Реферат: Технология прокатного производства в крупносортном цехе
Реферат: Технология прокатного производства в крупносортном цехе
Таблица
3. Баланс металла
по крупносортному
стану 700.
|
Наименование
профилей |
Годовая
программа |
Расходный
коэффициент |
Выход
годного, % |
Блюмы |
Отходы |
| Обрезь |
Угар |
| Тыс.т. |
% |
Тыс.т |
% |
Тыс.т |
% |
Тыс.т |
% |
| 1 |
Балки
двутавровые |
50 |
10 |
1,08 |
92,6 |
54 |
10,1 |
2,9 |
5,4 |
1,1 |
2 |
| 2 |
Швеллеры
№10-30 |
100 |
20 |
1,09 |
91,7 |
109 |
20,4 |
6,8 |
6,3 |
2,2 |
2 |
| 3 |
Рельсы узкой
колеи
8-24кг/м
|
150 |
30 |
1,055 |
94,8 |
158,3 |
29,6 |
5,1 |
3,2 |
3,2 |
2 |
| 4 |
Сталь круглая
диаметром
50-150мм.
|
70 |
14 |
1,06 |
94,3 |
74,2 |
13,9 |
2,7 |
3,7 |
1,5 |
2 |
| 5 |
Сталь квадратная
со стороной
45-135мм.
|
60 |
12 |
1,055 |
94,8 |
63,3 |
11,8 |
2,0 |
3,2 |
1,3 |
2 |
| 6 |
Сталь полосовая
сечением
(8-20)х
(130-200)
|
40 |
8 |
1,07 |
93,5 |
42,8 |
8,0 |
1,9 |
4,5 |
0,9 |
2 |
| 7 |
Сталь
угловая равнобокая |
30 |
6 |
1,10 |
90,9 |
33 |
6,2 |
2,3 |
7,1 |
0,7 |
2 |
| 8 |
ИТОГО: |
500 |
100 |
1,07 |
93,5 |
535 |
100 |
23,7 |
4,5 |
10,9 |
2 |

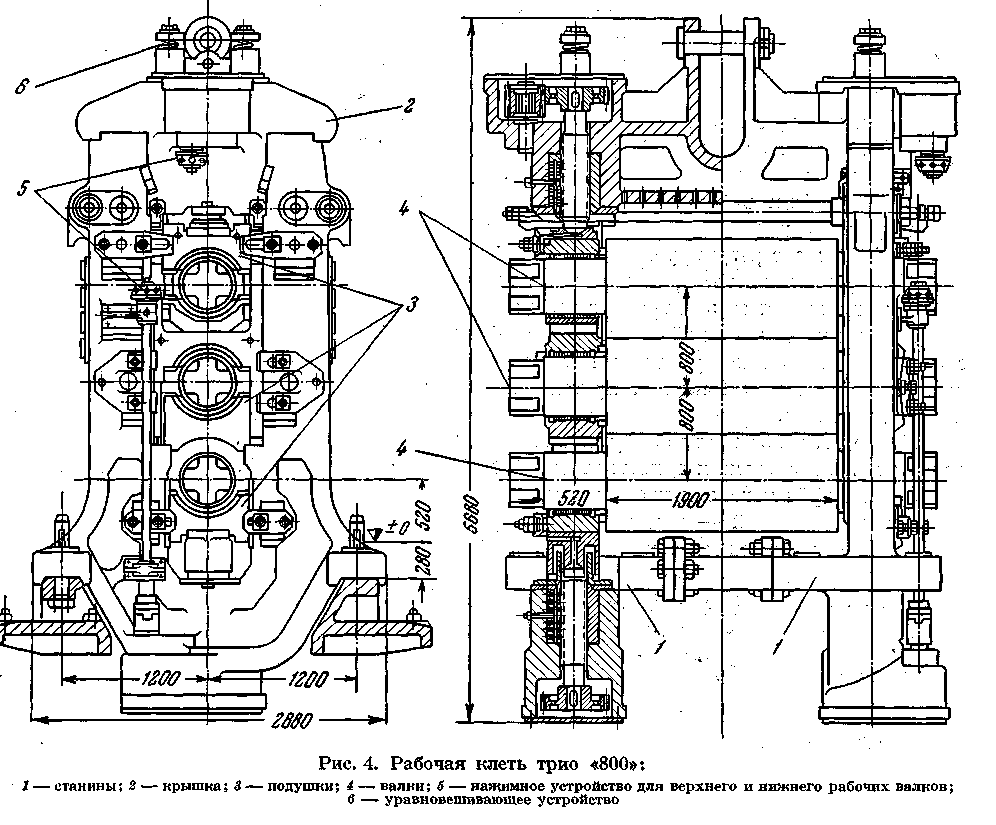

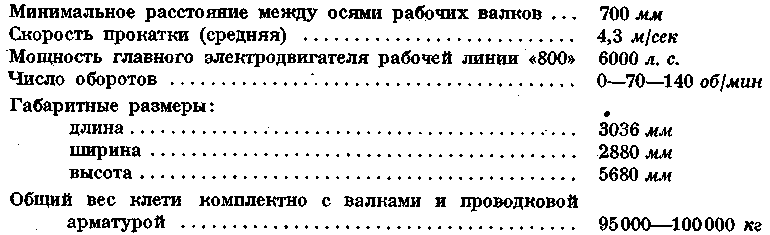

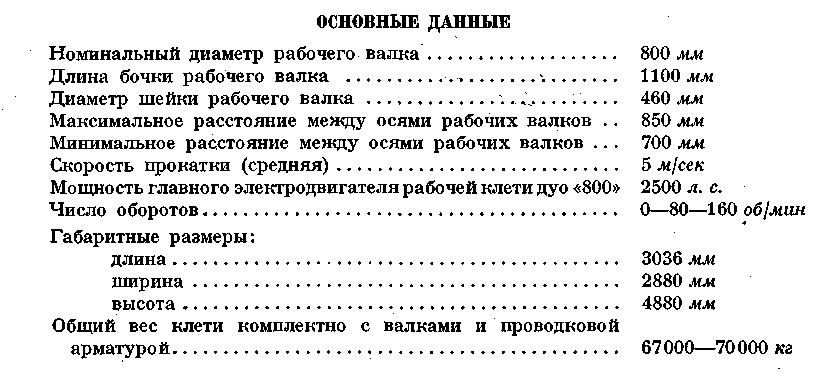

Таблица
1. Характеристика
основного
оборудования
крупносортного
стана 700.
| Наименование
клети |
Тип
клети |
Диаметр
валков, мм. |
Главный
двигатель |
| Диаметр |
Длина |
Мощность,
квт |
Число
оборотов в
мин. |

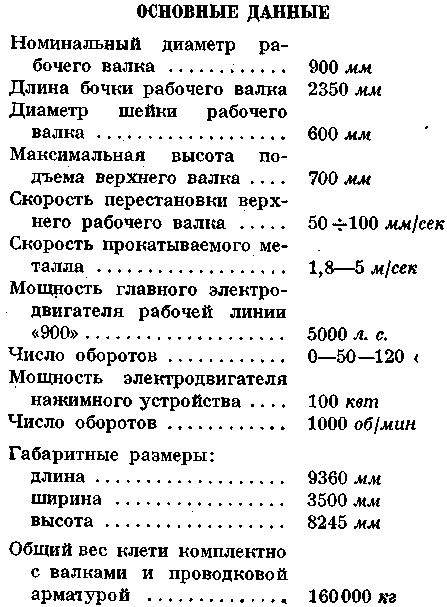

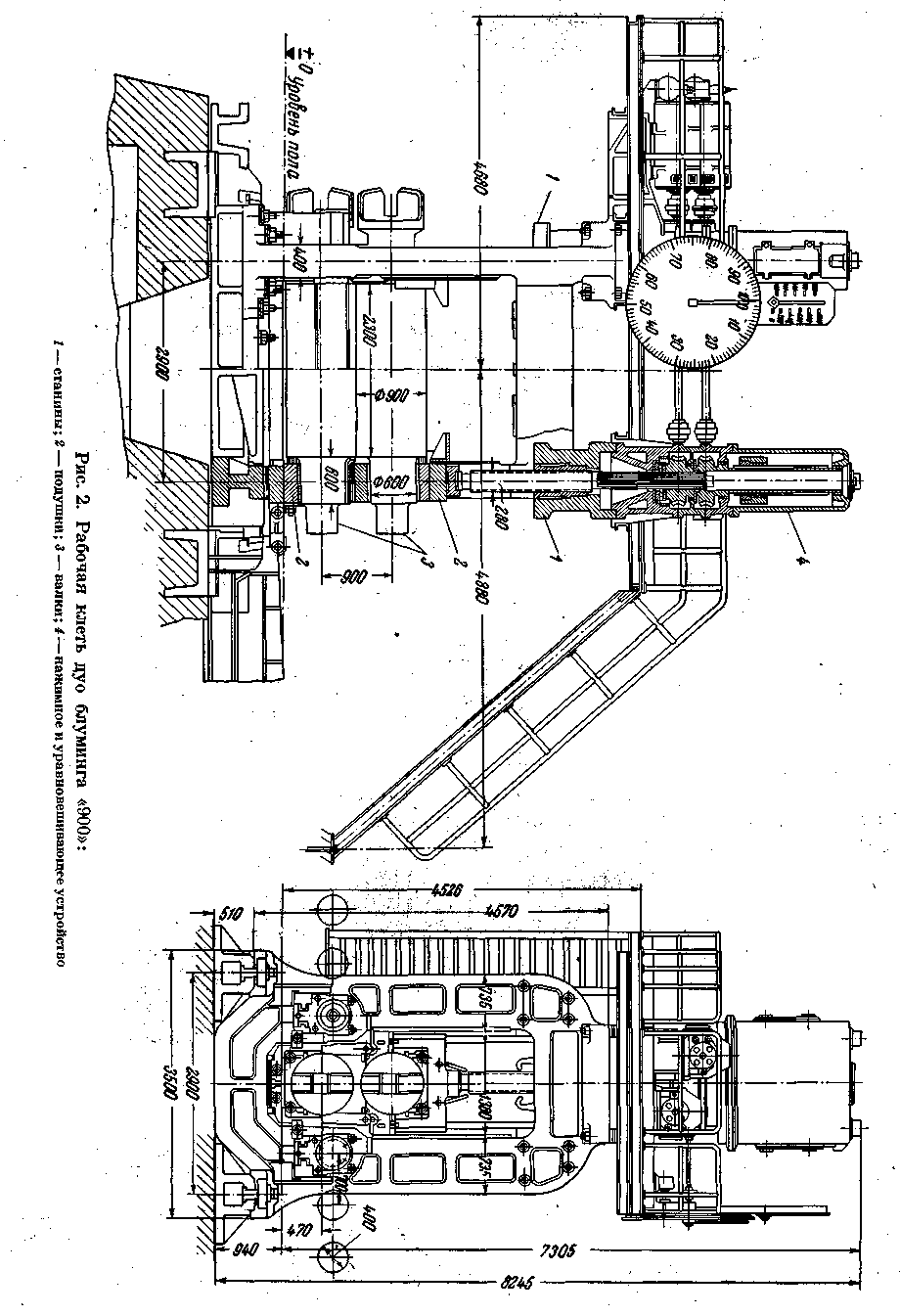

| Реверсивная
черновая |
Дуо |
900 |
2100 |
4000 |
60-120 |

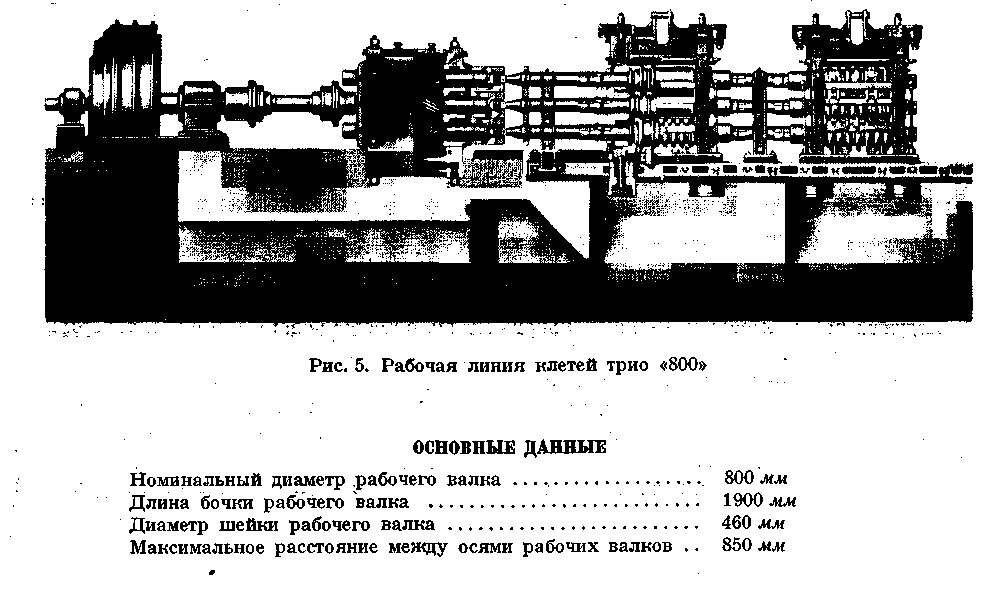

| Черновая |
Трио |
800 |
1700 |
4600 |
110/180 |
| Черновая |
Трио |
800 |
1700 |
4600 |
110/180 |
| Нереверсивная
чистовая |
Дуо |
730 |
1200 |
2100 |
135/245 |
| Нереверсивная
чистовая |
Дуо |
730 |
1200 |
2100 |
135/245 |

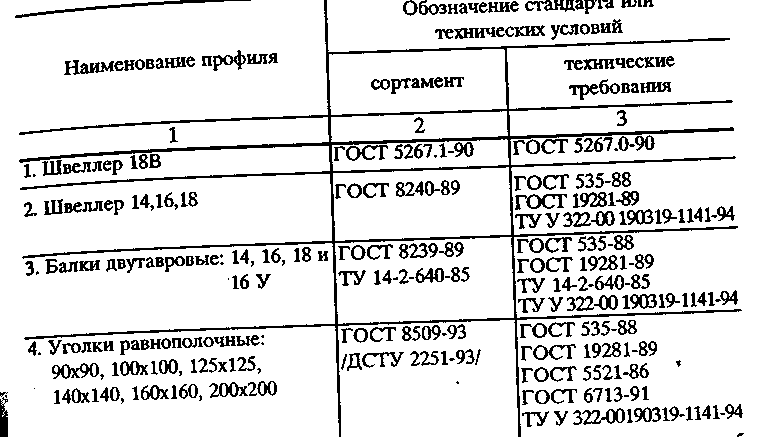

Таблица
2. Сортамент
выпускаемой
станом продукции.
| Наименование
прокатной
продукции |
ГОСТ
на прокатную
продукцию |
Марки
стали и ГОСТ |
Исходные
заготовки |
|
Балки
двутавровые
Швеллеры
№ 10-30
Рельсы
узкой колеи
8-24
кг/м
Сталь
круглая диаметром
50-150мм.
Сталь
квадратная
со стороной
45-130мм
Сталь
полосовая
сечением
(8-20)*(130-200)мм
Сталь
угловая равнобокая
№ 9-20
|
8239-89
8240-89
1133-71
1133-71
103-76
|
Углеродистая
сталь 380-88 |
Блюмы |
Overview
Лист1
Лист2
Sheet 1: Лист1
| Таблица калибровки равнополочного угольника. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Математическая операция или параметр |
Реализация операции и номера калибров |
| 1 |
2 |
3 |
4 |
5 |
6 |
| Форма калибров |
Прямопо лочный |
Полураз вёрнутый |
Развёрнутые |
| Режим деформации |
| КНД |
1.05 |
1.05 |
1.05 |
1.05 |
1.05 |
1.05 |

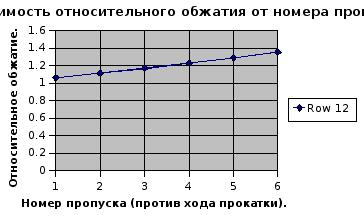

| hi = КНД hi-1 |
1.06 |
1.11 |
1.17 |
1.23 |
1.29 |
1.36 |

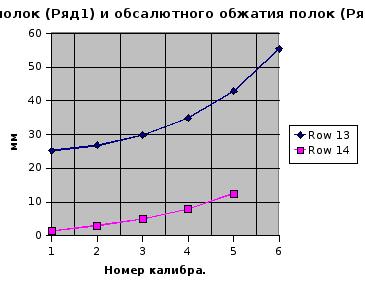

| hi = hi-1hi-1 |
25.3 |
26.82 |
29.87 |
34.94 |
42.95 |
55.47 |
| Dhi = hi(hi - 1) |
1.52 |
3.05 |
5.08 |
8.01 |
12.52 |
|

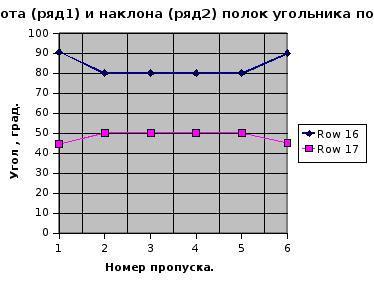

| Параметрические углы калибров |
| qв, град |
90.6 |
80 |
80 |
80 |
80 |
90 |
| q =1/2 (180-qв), град |
44.7 |
50 |
50 |
50 |
50 |
45 |
| qр, град |
0 |
30 |
50 |
50 |
50 |
45 |
| qр, рад |
0 |
0.52 |
0.87 |
0.87 |
0.87 |
0.79 |
| sin q |
0.7 |
0.77 |
0.77 |
0.77 |
0.77 |
0.71 |
| cos q |
0.71 |
0.64 |
0.64 |
0.64 |
0.64 |
0.71 |
| tg q |
0.99 |
1.19 |
1.19 |
1.19 |
1.19 |
1 |
| Параметры полок |
| KO = h tgq/2 |
12.51 |
15.97 |
17.78 |
20.8 |
25.57 |
27.71 |
| b1 |
202.4 |
|
|
| |
