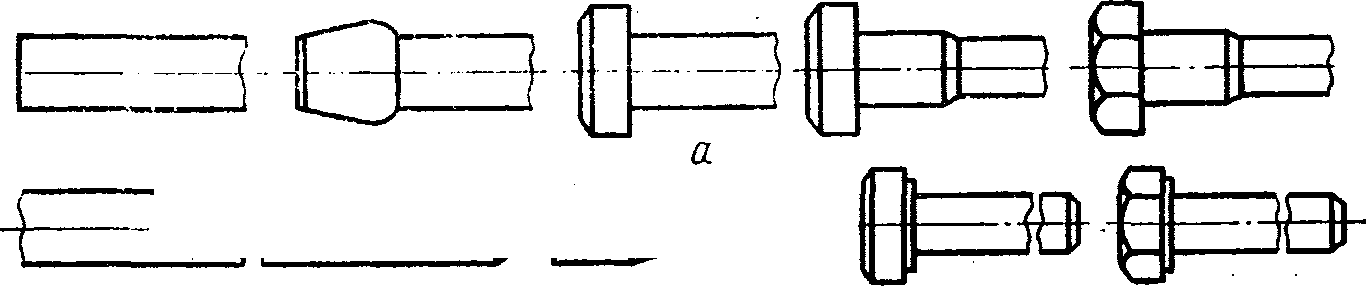

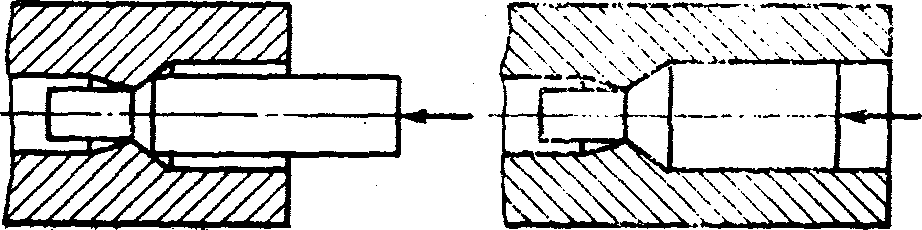

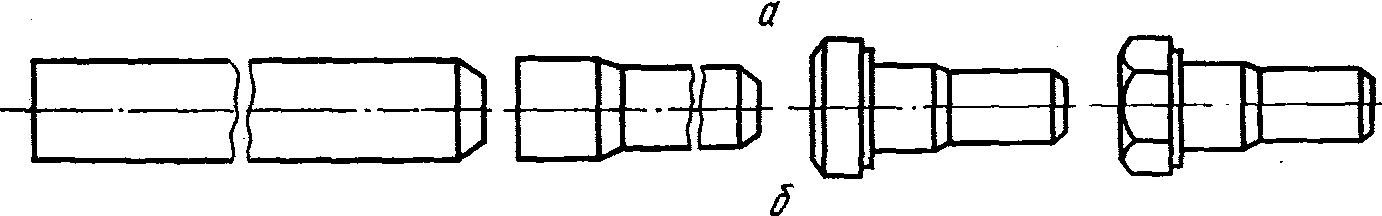

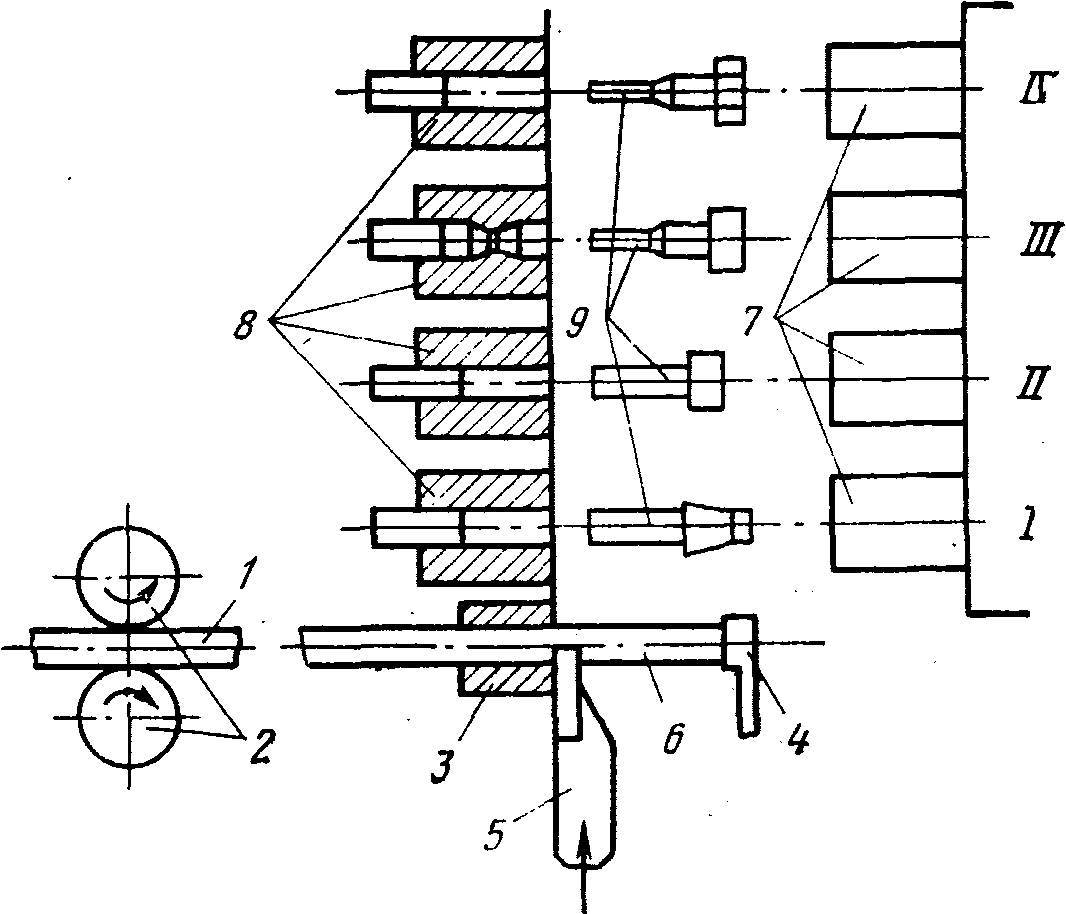

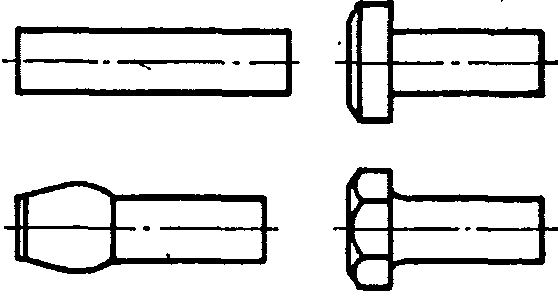

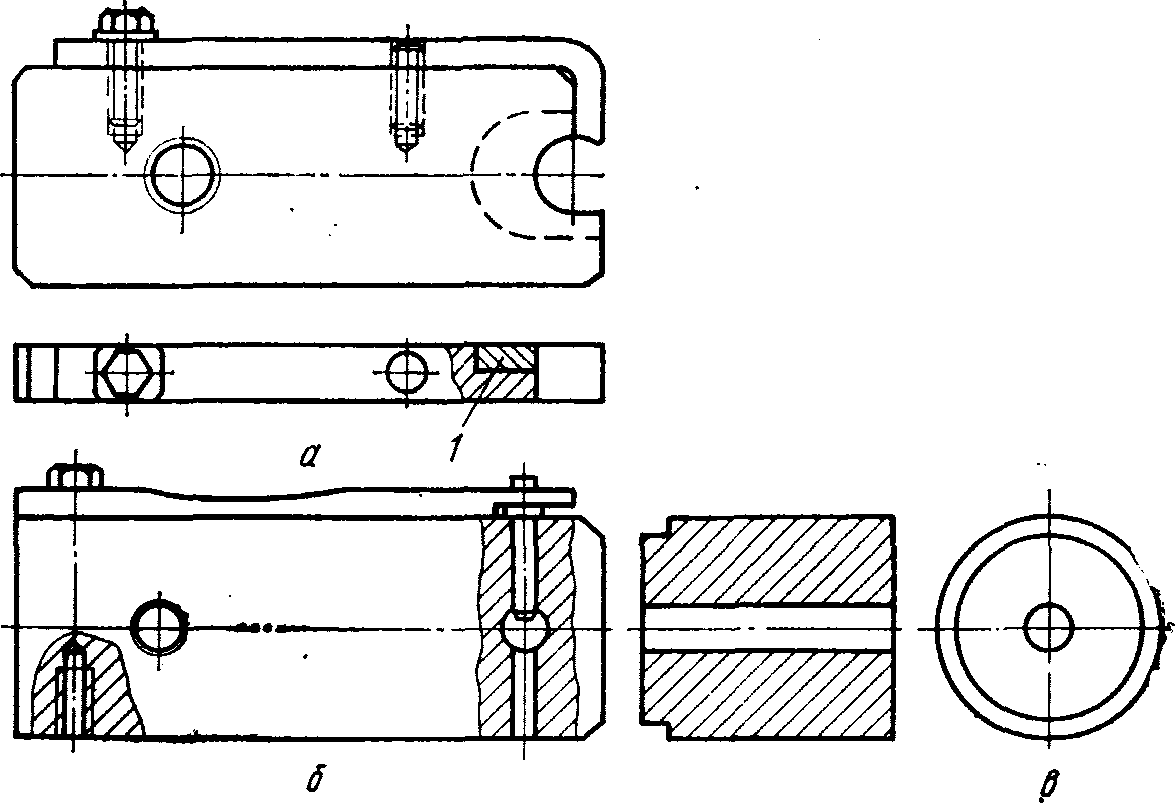

Реферат: Технология изготовления болтов методом холодной штамповки

КЛАССИФИКАЦИЯ БОЛТОВ

ВИДЫ БОЛТОВ И ТИПОРАЗМЕРЫ

К болтам относятся стержни с винтовой канавкой на одном кон­це и головкой на другом, служащие для разъемных соединений от­дельных частей машин и конструкций при помощи гайки.

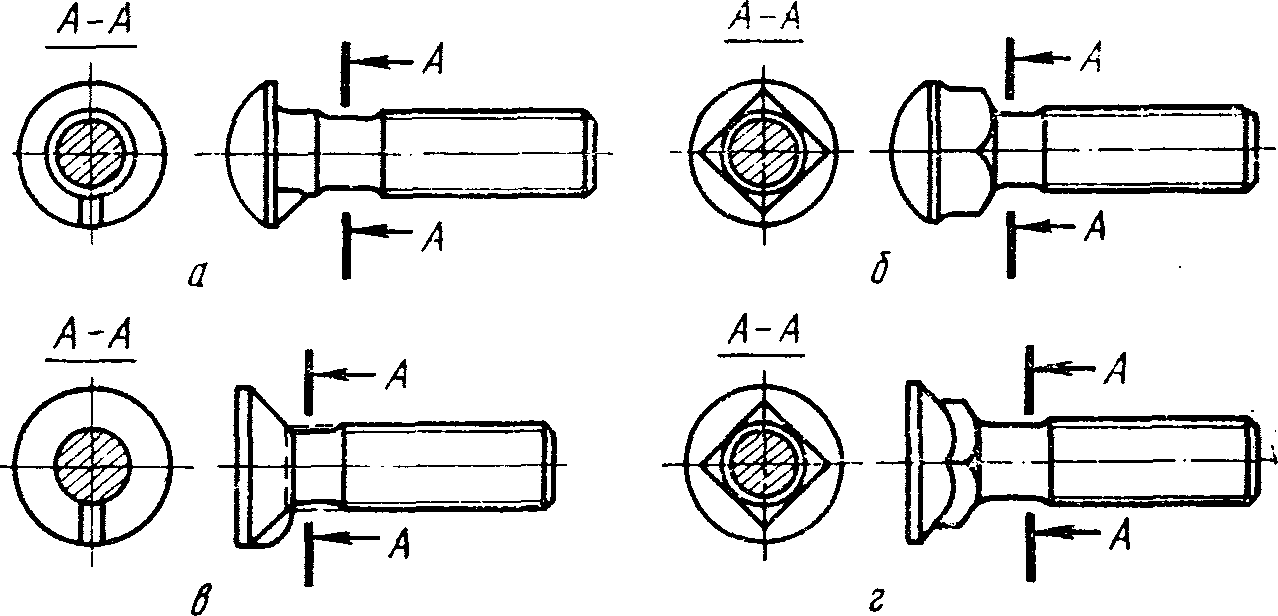

По форме головки болты разделяются на болты с многогран­ной головкой, чаще всего с шестигранной, и болты с фасонной го­ловкой (полукруглой, потайной, клеммные, закладные, стыковые и др.).

Наибольшее распространение получили болты с шестигранной головкой, которые применяются в соединениях, испытывающих на­грузки самого различного характера: статические, циклические, ди­намические (ударного характера). Болты с шестигранной головкой используются как тяжелонагруженные детали в двигателях внут­реннего сгорания (шатунные болты), в ходовой части гусеничных тракторов (башмачные болты), во фланцевых соединениях сосудов, находящихся под давлением, и др.

Болты с шестигранной головкой различаются:

1. По диаметру резьбы и безрезьбовой части стержня.

Стандарты включают болты с диаметром резьбы от 1,6 до 160мм. Наибольшее применение имеют болты с диаметром резьбы до 48 мм. Стандарты на эти 'болты выделены в самостоятельную группу.

По диаметру гладкой (безрезьбовой) части стержня болты раз­деляются на:

а) болты с диаметром гладкой части стержня, равным наруж­ному диаметру резьбы (ГОСТ 7796—70, ГОСТ 7798—70, ГОСТ 7805—70, ГОСТ 7808—70 и др.);

б) болты с диаметром гладкой части стержня, приблизительно равным среднему диаметру резьбы (ГОСТ 7795—70, ГОСТ 7811— 70, ГОСТ 15590—70). Эти болты для улучшения центрирования стер­жня в отверстии скрепляемых деталей имеют направляющий подго­ловок длиной не менее половины диаметра.

2. По длине стержня и длине резьбы.

Длина стержня болтов колеблется в широком диапазоне от 1,0 d до 10—30 d (d—диаметр резьбы).

Абсолютная длина резьбовой части стержня увеличивается с увеличением диаметра стержня, а относительная длина — уменьша­ется и составляет от 5 d до 2 d. Различают болты с резьбой до го­ловки и имеющие безрезьбовой участок стержня.

3. По размеру «под ключ» S.

Существуют болты с нормальным размером «под ключ» S= 1,5—1,6 d и с уменьшенным S = 1,3—1,4 d. Болты с уменьшенным размером «под ключ» имеют соответственно меньшую опорную по­верхность и поэтому могут применяться в соединениях с понижен­ными требованиями к прочности на смятие под головкой.

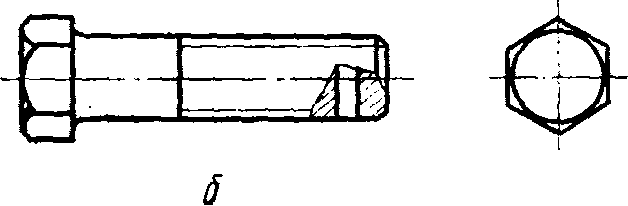

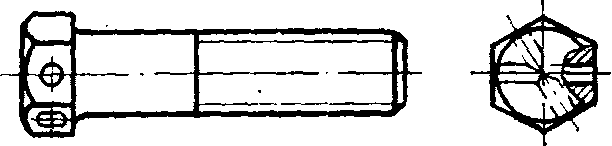

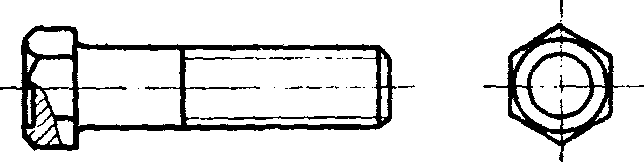

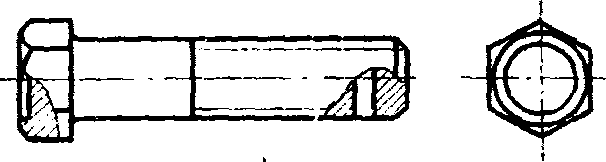

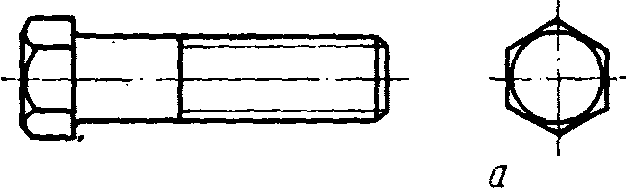

Болты с шестигранной головкой изготовляются в нескольких ис­полнениях: основное (рис. 1,а) (без отверстий или углублений), с отверстиями в стержне или головке (рис. 1,6, в) или с углублением в головке '(рис. 1, г, д). Болты с отверстиями в головке или в стер­жне применяются в соединениях, требующих предохранения от самоотвинчивания. Стопорение осуществляется с помощью шплинтов (проволоки), вставляемых в отверстие, просверленное в стержне или головке болта. Углубление в головке выполняется для облегчения оформления шестигранника в процессе безотходной высадки го­ловки.
