Курсовая работа: Расчёт годового графика ремонта и обслуживания электрооборудования участка зубофрезерных станков

Курсовая работа: Расчёт годового графика ремонта и обслуживания электрооборудования участка зубофрезерных станков

Министерство образования

Республики Беларусь

Лидский колледж учреждения образования

"Гродненский государственный университет имени Янки Купалы"

Курсовой проект

Пояснительная записка

Расчёт годового графика ремонта и обслуживания электрооборудования участка зубофрезерных станков

Разработал С.М. Винцукевич

Руководитель Э.В. Свило

2009


Содержание

Введение

1. Анализ технического задания

2. Расчет годового объема ремонта и обслуживания электрооборудования

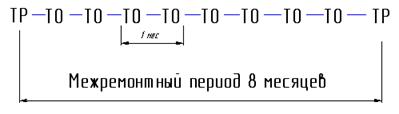

3. Разработка графика выполнения ремонта и обслуживания электрооборудования

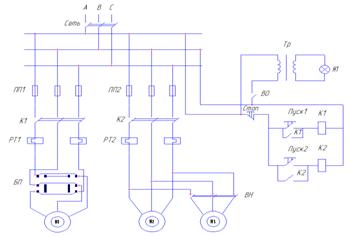

4. Разработка принципиальной электрической схемы управления станком

5. Техника безопасности при эксплуатации и выполнении ремонта электрооборудования

Заключение

Литература


Введение

Техническое обслуживание - это комплекс технических и организационных работ, проводимых для поддержания в исправном состоянии электрооборудования, требуемой эффективности его работы и сохранения им заданных функций при использовании его по назначению, а также при хранении или транспортировке.

Техническое обслуживание (ТО) состоит из повседневного ухода за оборудованием, контроля режима его работы. Проведение осмотра, наблюдение за исправным состоянием, контроль над соблюдением правил технической эксплуатации, а также инструкций заводов изготовителей и местных инструкций. Для современных сложных технических объектов устанавливаются единые правила технического обслуживания, которые образуют систему технического обслуживания и отражаются соответствующей технической документацией. В системе (ТО) выделяют две важнейших подсистемы: профилактика и восстановление (аварийный ремонт). Техническое обслуживание (ТО) учитывает характер условия эксплуатации объекта, включает перечень профилактических работ с указанием их периодичности и состава требуемых для их выполнения специалистов

Техническое обслуживание (ТО) важнейшее звено системы планово-предупредительного ремонта (ППР), предупреждающее аварийные ситуации, выполненные силами оперативного и оперативно-ремонтного персонала и проводится в процессе работы электроустановок во время перерывов, нерабочих дней и смен.

Виды и причины износа электрооборудования:

В процессе работы электрооборудования происходит постепенное его изнашивание. Различают виды износа физический, моральный, электрический.

Физический износ-это изменение размеров, формы, массы и состояния поверхности вследствие остаточной деформации от постоянно действующих нагрузок либо из-за разрушения поверхностного слоя при трении.

Моральный износ - это старение узлов, деталей и других частей оборудования в отношении ко времени.

Электрический износ - это износ оборудования связанный с прохождением электрического тока и протекающих при этом физических процессах (выгорание контактов, утончение проводников, ухудшение изоляции и наоборот проводимости материала и т.д.).


1. Анализ технического задания

Фрезерование - высокопроизводительный и распространенный метод обработки поверхностей заготовок многолезвийным режущим инструментом - фрезой.

Фреза представляет собой режущий инструмент, снабженный несколькими зубьями. Каждый из зубьев представляет собой резей, снимающий стружку. Процесс резания при фрезеровании отличается от непрерывного резания при точении и сверлении тем, что зубья фрезы работают не все сразу, а попеременно. Этим обеспечивается стойкость инструмента, а наличие у фрезы большого количества зубьев повышает производительность обработки.

По исполнению фрезы делятся на цилиндрические, когда зубья располагаются только на цилиндрической поверхности фрезы, и торцевые, у которых режущие зубья располагаются на торцевой и цилиндрической поверхностях фрезы. Цилиндрические и торцовые фрезы применяют для обработки плоскостей; дисковые, концевые, пазовые и угловые - для получения канавок и пазов: фасонные - для обработки фасонных поверхностей: модульные дисковые и пальцевые - для нарезания зубьев зубчатых колес.

Фрезы изготовляют из легированных сталей марок 9ХС и ХВГ, быстрорежущей стали PI8, с пластинками твердого сплава Т15К6. TI4K8, ВК4 и др.

На фрезерных станках можно обрабатывать плоскости, фасонные поверхности, прорезать пазы, нарезать зубья зубчатых колес, резьбу, разрезать металл. При фрезеровании шпиндель фрезерного станка вместе с фрезой совершает вращательное (главное) движение, а заготовка, закрепленная на столе станка, получает прямолинейное перемещение - движение подачи, перпендикулярное к оси фрезы.

Существуют различные типы фрезерных станков: вертикально-фрезерные, горизонтально-фрезерные, консольно-фрезерные, продольно-фрезерные, копировально-фрезерные и др.

Шпиндель вертикально-фрезерных станков, несущий фрезу, вертикален, но его во многих случаях можно устанавливать под углом к заготовке. Движение стола, осуществляемое вручную или с помощью механического привода, точно контролируется по градуированным лимбам на ходовых винтах и по прецизионным шкалам с оптическим увеличением.

Фрезерная оправка (вал несущий фрезу) горизонтально-фрезерного станка горизонтальна. Стол, на котором закрепляется обрабатываемая деталь с необходимой оснасткой, может быть либо "Простым", т.е. с перемещением по трем осям, либо универсальным, т.е. допускающим и угловые повороты.

На станках с числовым программным управлением предусматривается автоматическое управление перемещением стола и скоростью шпинделя. В некоторых случаях сам шпиндель устанавливается на салазках, допускающих его независимое перемещение в осевом или вертикальном направлениях. Станок такого типа позволяет серийно и с высокой точностью обрабатывать трехмерные поверхности, например, лопастей воздушных винтов и лопаток турбин.

Зубообрабатывающий станок - металлорежущий станок для обработки зубчатых колёс, червяков и зубчатых реек. В зависимости от применяемого инструмента различают зубофрезерные, зубодолбёжные, зубострогальные, зубоотделочные (зубошевинговальные, зубошлифовальные, зубохонинговальные, зубопритирочные, зубообкаточные и зубозакругляющие) станки.

На зуообрабатывающих станках осуществляют: черновую обработку зубьев, чистовую обработку зубьев, приработку зубчатых колёс, доводку зубьев, закругление торцов зубьев.

На зубофрезерных станках нарезают цилиндрические прямозубые, косозубые и с шевронными зубьями колёса, зубчатые колёса. Наиболее распространённые в промышленности вертикальные зубофрезерные станки выпускаются с подвижным столом и неподвижной стойкой и с подвижной стойкой и неподвижным столом (рис.1).

Рисунок 1 - Зубофрезерный станок

При нарезании зубчатых колёс заготовка жестко связана с делительным червячным колесом, получающим вращение от делительного червяка, который сменными зубчатыми колёсами кинематически связан с червячной фрезой. Соотношение частоты вращения червячной фрезы и заготовки определяется передаточным отношением набора сменных зубчатых колёс.

Наиболее широко применяются зубофрезерные станки, обеспечивающие нарезание зубчатых колёс с модулем от 0,05 до 10 мм и диаметром от 2 до 750 мм.

На зубодолбёжных станках нарезают цилиндрические зубчатые колёса наружного и внутреннего зацепления с прямыми и косыми зубьями, блоки зубчатых колёс, колёса с буртами, зубчатые секторы, шлицевые валики, зубчатые рейки, храповые колёса и т.п. Обычно нарезание производится методом обкатки, реже - методом копирования Наибольшее применение в промышленности имеют вертикальные зубодолбёжные станки. Режущим инструментом является долбяк, который движется возвратно-поступательно параллельно оси заготовки. Главное (рабочее) движение - Vp, при обратном (холостом) ходе Vx резание не совершается. Движение круговой подачи Sвр осуществляют, сообщая вращательное движение и долбяку, и заготовке в направлениях V1 и V2 с тем, чтобы они вращались так, как вращались бы, будучи в зацеплении, два зубчатых колеса. Для этого долбяк и заготовку соединяют жёсткой кинематической цепью со сменными зубчатыми колёсами и реверсивным устройством. При долблении зубьев колёс с наружным зацеплением направление вращения долбяка противоположно направлению вращения заготовки (как это показано на схеме), а при долблении колёс с внутренним зацеплением эти направления совпадают. Шевронные зубчатые колёса обычно нарезают на горизонтальных зубодолбёжных станках поочерёдно работающими долбяками с косыми зубьями правого и левого направления. Наиболее распространены зубодолбёжные станки для нарезания зубчатых колёс с модулем от 0,2 до 6 мм и диаметром от 15 до 500 мм; для нарезания зубчатых колёс с модулем от 8 до 12 мм, диаметром от 800 до 1600 мм. Обработка по методу копирования осуществляется одновременным долблением всех впадин зубчатого колеса фасонными зуборезными головками. Принцип действия таких головок состоит в том, что фасонные резцы, число которых соответствует числу впадин (зубьев) обрабатываемого зубчатого колеса, укрепленные в головке, производят одновременно (за один проход) долбление всех впадин, после чего разводящее кольцо отводит резцы.

На зубострогальных станках обрабатывают конические зубчатые колёса с прямыми зубьями по методу обкатки одним или чаще двумя резцами. На этих станках воспроизводится зацепление нарезаемого зубчатого колеса с воображаемым плоским производящим зубчатым колесом; при этом два зуба последнего представляют собой зубострогальные резцы, совершающие возвратно-поступательное движение, боковые поверхности каждого из зубьев нарезаемого зубчатого колеса формируются в результате движения резцов и обработки находящихся в зацеплении плоского и нарезаемого зубчатых колёс. Процесс нарезания зубьев происходит при движении резцов к вершине конуса заготовки, а обратный ход является холостым (в этот период резцы отводятся от заготовки). Нарезание конических зубчатых колёс с круговыми зубьями осуществляется методом обкатки на специальных станках с применением зуборезной резцовой головки, представляющей собой диск с вставленными по его периферии резцами, обрабатывающими профиль зуба с двух сторон (первая половина резцов обрабатывает одну сторону, вторая половина - другую).

Наиболее распространены зубострогальные станки для нарезания конических зубчатых колёс с модулем от 2,5 до 25 мм и длиной зуба от 20 до 285 мм, для чернового нарезания и чистовой обработки крупногабаритных конических прямозубых колёс с модулем до 16 мм, для чернового и чистового нарезания конических колёс с винтовыми зубьями с модулем до 25 мм.

Зубошевингование (бреющее резание) производится на зубошевинговальных станках. Основано на взаимном скольжении находящихся в зацеплении зубьев инструмента и обрабатываемого зубчатого колеса при встречном движении. По направлению подачи различают три метода зубошевингования: параллельный, диагональный и касательный. Инструментом является шевер - дисковый, реечный и червячный. Первые два типа - для обработки цилиндрических зубчатых колёс, последний - для червячных.

На зубошлифовальных станках производят обработку зубчатых колёс обкаткой и профильным копированием при помощи фасонного шлифовального круга. По исполнению различают зубошлифовальные станки с вертикальным и горизонтальным расположением обрабатываемого зубчатого колеса. В процессе шлифования методом обкатки воспроизводят зубчатое зацепление пары рейка - зубчатое колесо, в котором инструментом является шлифовальный круг (или круги), имитирующий рейку. Шлифовальные круги совершают вращательное и возвратно-поступательное движения; последнее - аналогично воображаемой производящей рейке.

Рисунок 2 - Планировка участка зубофрезерных станков

2. Расчет годового объема ремонта и обслуживания электрооборудования

Система планово-предупредительного ремонта (ППР) предназначена для содержания обобщенных данных по нормам трудоемкостей, рекомендуемых для использования при определении объемов ремонтных работ, необходимого количества рабочего персонала и численности ремонтных служб предприятия.

В системе ППРОСПЭ ежемесячная трудоемкость ТО электрических машин принято равно 10% трудоемкости их текущего ремонта. Для электрических машин, работающих в условиях высокой влажности, а также в горячих, химических, гальванических и им подобных цехах норма времени увеличивается на 10%, в загрязненных участках на 5%. Для ТО аппаратов защиты и управления ежемесячно планируется обязательная трудоемкость в размере 10% трудоемкости их текущего ремонта.

Трудоемкость ТО силовых сетей в системе ППРОСПЭ принята не зависящей от сменности работы потребителей и равна 10% трудоемкости текущего ремонта сетей. Для сетей заземления трудоемкость ТО принята раной 3% трудоемкости капитального ремонта.

Ниже приведена таблица 1 с перечнем комплектации электрооборудованием участка зубо-фрезерных станков и их маркировкой.

Таблица 1 - Комплектация электрооборудованием участка

N

п/п

Наименование

станка

Марка

станка

Электрооборудование станка

Электродвигатель

кВт*об/мин

Автоматический выключатель Магнитный пускатель Релейный аппарат
1 Зубо - фрезерный 7В642 1/0,75*2240 АП25-3МТ П-111 -
2 Зубо - фрезерный 7644 0,55*2800 АП25-3МТ П-111 -
3 Зубо - фрезерный 7А64М 1,0/0,75*2850/1420 АП25-3МТ П-111 -
4 Зубо - фрезерный 7М640 0,55*2500 АП25-3МТ П-111 -
5 Зубо - фрезерный 7Д642Е 2,2*2000 АП25-3МТ П-211 -
6 Универсальный фрезерный 7Б652 0,6*2850 АП25-3МТ П-111 -
7 Сварочный трансформатор ВДГ-501 500 А - - -
8 Кран-балка 1*1000 АП-25 ПМЕ-000 ТРН-8
9 Шинопровод ШРА-2 700 А - - -
10 Лампы освещения ЛД-65-2 2*65 Вт - - -
11 Рубильник

ЯВР-

21

500 А - - -
12 Сети заземления АВВГ - - - -

Расчет трудоемкости технического обслуживания и ремонта электрооборудования для зубо-фрезерного станка марки 6В642.

Формулу (1) используем для определения трудоемкости капитального ремонта (ТКР) и текущего ремонта (ТТР) для двигателей станка:

Т=К*NТР (1)

где NТР - норма трудоемкости ремонта (чел*час) из справочной литературы.

Трудоемкость капитального ремонта двигателей:

ТКР=0,8*12=9,6 (чел*час) - для одного двигателя

ТКР=0,8*11=8,8 (чел*час) - для второго двигателя.

Трудоемкость текущего ремонта двигателей:

ТТР=0,8*2=1,6 (чел*час) - для одного двигателя

ТТР=0,8*2=1,6 (чел*час) - для второго двигателя.

Трудоемкость технического обслуживания (ТО) электрических машин принята 10% от трудоемкости текущего ремонта:

ТТО=0,16 (чел*час).

Затем определяем трудоемкость для текущего ремонта аппаратуры управления (ТТР) формула (2). Он рассчитывается из учета количества аппаратуры управления (n) произведенной на количество человеко-часов норм трудоемкости ремонта оборудования:

ТТР=NТР*n (2)

Для текущего ремонта:

ТТР=2*2=4 (чел*час) - для станка.

Трудоемкость капитального ремонта (КР) не рассчитывается, т.к мощность двигателей на станках не превышает установочной расчетной 17 кВт.

Трудоемкость технического обслуживания (ТО) составляет 10% от трудоемкости текущего ремонта (ТР):

ТТО=0,4 (чел*час).

Аналогичный расчет производим для всего электрооборудования участка, данные расчетов, заносим в таблицу 2.

Таблица 2 - Трудоемкость ремонта и технического обслуживания электрооборудования

 № на

плане

Наименование станка

Электродвигатель Аппараты управления

Мощн*мин-1

кВт*об/мин

Трудоемкость

чел*час

Кол-во

едн.

Трудоемкость

чел*час

КР ТР ТО КР ТР ТО
1 Зубо - фрезерный 1,0/0,75*2240

9,6

8,8

1,6/

1,6

0,16 2 - 4 0,4
2 Зубо - фрезерный 0,55*2800 8,8 1,6 0,16 2 - 4 0,4
3 Зубо - фрезерный

1,0/0,75*2850

/1420

9,6

11

1,6/

2

0,16/

0,2

2 - 4 0,4
4 Зубо - фрезерный 0,55*2500 8,8 1,6 0,16 2 - 4 0,4
5 Зубо - фрезерный 2,2*2000 13 2,4 0,24 3 - 6 0,6
6 Универсальный фрезерный 0,6*2850 8,8 1,6 0,16 2 - 4 0,4
7 Сварочный трансформатор 500 А 60 24 2 - - - -
8 Кран-балка 1*1500 24 4 0,4 3 - 5,3 0,53
9 Шинопровод 700 А - -
