Реферат: Триггеры
Триггеры
-это устройства предназначенные для хранения одного разряда информации.
Триггеры имеют два устойчивых состояния:
состояние
"0"
состояние
"1"
Триггер
имеет два выхода прямой и инверсный. Состояние триггера определяется по прямому
выходу.
RS-триггеры

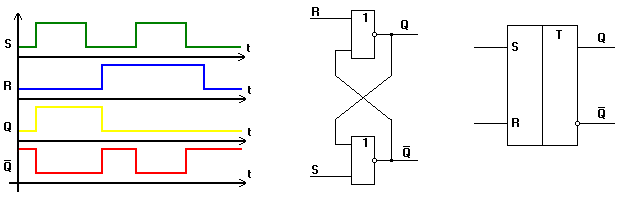

Асинхронный
RS-триггер с прямыми входами.
Вход
R - это вход установки триггера в состояние логического 0,
вход
S - это вход установки триггера в состояние логической 1.
Асинхронным
- называется такой триггер, который меняет свое состояние в момент подачи
входного сигнала на входы S и R. Активным сигналом для этой схемы является
логическая 1. Работа триггера определяется таблицей переходов.
Таблица
переходов.
| S |
R |
Qt+1 |
Примеч. |
| 0 |
0 |
Qt |
Хранен. |
| 0 |
1 |
0 |
Устан. 0 |
| 1 |
0 |
1 |
Устан. 1 |
| 1 |
1 |
- |
Запрет |

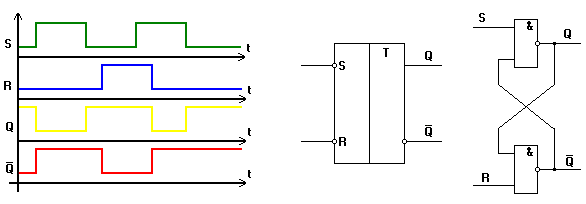

Асинхронный
RS-триггер с инверсными входами.
Активным
сигналом для этой схемы является логический 0.
Работа
триггера определяется таблицей переходов.
Таблица
переходов.
|
|
R |
Qt+1 |
Примеч. |
| 0 |
0 |
- |
Запрет |
| 0 |
1 |
1 |
Устан. 1 |
| 1 |
0 |
0 |
Устан. 0 |
| 1 |
1 |
Qt |
Хранен. |

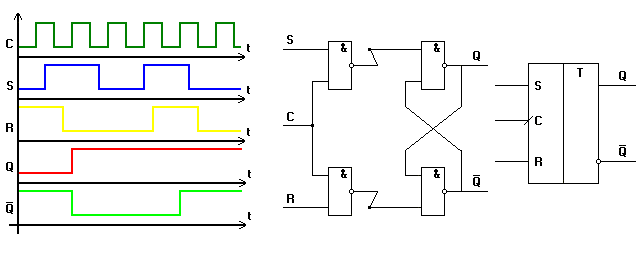

Синхронный
RS-триггер
Триггер
называется синхронным, если у него помимо информационных входов S и R,
существует управляющий вход С. Триггер будет менять свое состояние только при
логической 1 на входе С.
Активным
сигналом для этой схемы является логическая 1.
Таблица
переходов.
| С |
S |
R |
Qt+1 |
Примеч. |
| 0 |
* |
* |
Qt |
Хранен. |
| 1 |
0 |
0 |
Qt |
Хранен. |
| 1 |
0 |
1 |
0 |
Устан. 0 |
| 1 |
1 |
0 |
1 |
Устан. 1 |
| 1 |
1 |
1 |
|
Запрет |
Т-триггеры

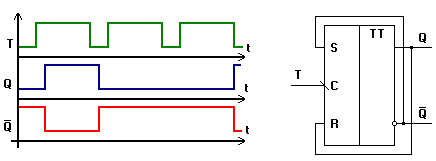

Асинхронный
Т-триггер
Это
устройство с двумя устойчивыми состояниями и одним информационным входом Т
,такой триггер называется асинхронный
Т-триггер.
Т-триггер работает по заднему фронту информационного сигнала. С приходом 1 на
вход Т, триггер меняет свое состояние на противоположное.
Таблица
переходов.
| R |
Qt+1 |
Примеч. |
| 0 |
Qt |
Хранен. |
| 1 |
Qt |
Инверсия |

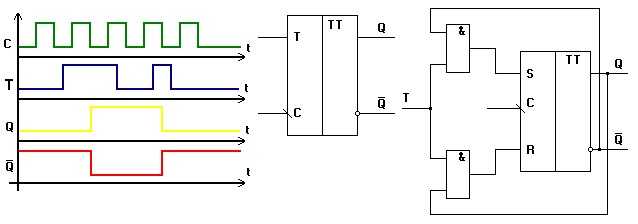

Синхронный
Т-триггер
Таблица
переходов.
| С |
Т |
Qt+1 |
Примеч. |
| 0 |
* |
Qt |
Хранен. |
| 1 |
0 |
Qt |
Хранен. |
| 1 |
1 |
Qt |
Инверсия |
D-триггеры

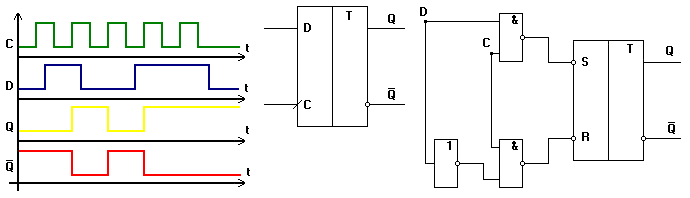

D-триггер
D-триггер
(триггер задержки) - это устройство с двумя устойчивыми состояниями, и одним
информационным входом.
Таблица
переходов.
| С |
D |
Qt+1 |
Примеч. |
| 0 |
* |
Qt |
Хранен. |
| 1 |
0 |
0 |
Устан. 0 |
| 1 |
1 |
1 |
Устан. 1 |
Однотактный
синхронный D-триггер с раздельной установкой в 0 и 1.
Таблица
переходов.
| C |
D |
S |
R |
Qt+1 |
Примеч. |
| 0 |
* |
0 |
0 |
- |
Запрет |
| 0 |
* |
0 |
1 |
1 |
Устан. 1 |
| 0 |
* |
1 |
0 |
0 |
Устан. 0 |
| 0 |
* |
1 |
1 |
Qt |
Хранен. |
| 1 |
0 |
* |
* |
0 |
Устан. 0 |
| 1 |
1 |
* |
* |
1 |
Устан. 1 |
JK-триггеры
JK-триггер
При
подаче переднего фронта импульса на вход С, начинает работать первый синхронный
RS-триггер, который построен на элементах 1,2,3,4. Значение на выходе
RS-триггера определяется значением на входе Jи K. Второй RS-триггер находится в
режиме хранения. При подаче на вход С заднего фронта синхроимпульса, первый
RS-триггер переходит в режим хранения. Его значение на выходе поступает на
второй RS-триггер.
Таблица
переходов.
| С |
J |
K |
Qt+1 |
Примеч. |
| 0 |
* |
* |
Qt |
Хранен. |
| 1 |
0 |
0 |
Qt |
Устан. 1 |
| 1 |
1 |
0 |
1 |
Устан. 1 |
| 1 |
0 |
1 |
0 |
Устан. 0 |
| 1 |
1 |
1 |
Qt |
Инверсия |
Универсальный
JK-триггер
Универсальный
JK-триггер может использоваться как D, T и RS-триггер.
Cинхронный
RS-триггер
Асинхронный
Т-триггер
Синхронный
Т-триггер
Синхронный
D-триггер
