Курсовая работа: Проектирование аппаратуры передачи данных

Министерство науки и образования Украины

Пояснительная записка

к курсовому проекту

по дисциплине

"Компьютерные сети"

на тему

"Проектирование аппаратуры передачи данных"

2006

Аннотация

Данный документ представляет собой пояснительную записку к курсовому проекту по дисциплине «Компьютерные сети» на тему «Разработка сетевого звена передачи данных».

Целью курсового проектирования является углубление теоретических знаний в области систем передачи данных и компьютерных сетей, приобретение практических навыков разработки, анализа и конструирования электрических схем устройств систем передачи данных.

Устройство передачи данных является завершенной конструктивной единицей, состоящей из передающей и приёмной части. Основная функция передающей части получение данных от компьютера и преобразований их для передачи по каналу связи. Приемная часть получает данные из канала связи и преобразует их к исходному виду.

К данному документу прилагаются функциональные схемы передающей и приёмной частей звена передачи данных, а также программное обеспечение для них.

Содержание

Введение

1 Постановка задачи

2 Обобщенная структурная схема АПД

3 Разработка УПС

3.1 Расчет параметров прямого канала

3.2 Расчет параметров обратного канала

3.3 Разработка передающей части УПС

3.4 Разработка приемной части УПС

4 Разработка УЗО

4.1 Выбор способа защиты от ошибок

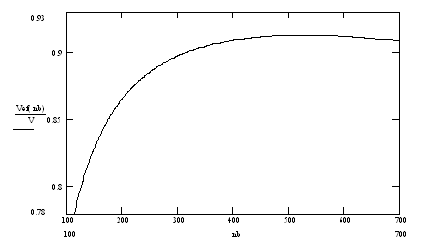

4.2 Разработка формата сообщения

5 Алгоритм функционирования передающей части АПД

6 Алгоритм функционирования приемной части АПД

7 Разработка функциональной схемы

7.1 Передающая часть АПД

7.2 Приемная часть АПД

Заключение

Список используемой литературы

Приложение А – Временные диаграммы передающей части АПД

Приложение Б – Временные диаграммы приемной части АПД

Приложение В – Блок-схема функционирования передающей части АПД

Приложение Г – Блок-схема функционирования приемной части АПД

Приложение Д – Текст программы передающей части АПД

Приложение Е – Текст программы приемной части АПД

Введение

Развитие вычислительной техники в наши дни позволяет абонентам вычислительных сетей передавать данные со своего рабочего места в любую точку мира. И таким образом большинство задач обработки данных становятся задачами телеобработки данных. В процессе телеобработки осуществляется обмен, как между различными абонентами информационной системы, так и между абонентами и центральной ЭВМ. Важное место в системе обмена информацией между удаленными абонентами АИС и АСУ занимают технические средства, осуществляющие передачу данных между оконечным оборудованием данных (ООД), в качестве которого выступает ЭВМ, устройства ввода-вывода информации, цифровые измерительные приборы. Аппаратура передачи информации включают в себя аппаратуру передачи данных (АПД) с устройствами сопряжения между ООД и каналами передачи данных.

Объектом курсового проектирования является аппаратура передачи данных, позволяющая передать 20 кБит данных за период 1,2 минуты, при этом для соединения АПД с ООД применён стык С3 на передающей стороне и С2 на приёмной. В качестве линии связи выступает физическая линия со следующими параметрами: эффективное значение напряжения помехи – 2,2 мВ, неравномерность ГВП канала – 3,0 мс, ошибки при передаче объединяются в пакеты длиной не более 8-ми элементов, причём вероятность появления таких пакетов равна 8×10-5. Тип кабеля связи, переходное затухание и длина линии не нормируются. Необходимо реализовать безмаркерный способ фазирования по циклам с вероятностью ложного запуска не более 0,8×10-5.

1 Постановка задачи

Задачей данного курсового проекта является разработка передающей и приемной части в соответствии с заданными параметрами. Требуется рассчитать основные параметры необходимых блоков исходя из варианта. На основе полученных данных необходимо разработать функциональную схему устройства преобразования сигналов (УПС) и устройство защиты от ошибок (УЗО) и написать алгоритм его функционирования. Проектирование должно осуществляться на основе данных, указанных в задании на работу.

В процессе проектирования необходимо провести сравнительную характеристику возможных вариантов систем передачи дискретной информации, удовлетворяющих заданным требованиям варианта. Основными данными по проекту являются объем передаваемой информации, равный 20 кБит, время передачи данного массива данных 1,2 минуты. Данные будут передаваться по телефонному каналу связи, следовательно, зная скорость передачи, можно выбрать параметры АПД из стандартных протоколов. Необходимо учесть, что телефонный канал не позволяет организовать передачу данных со скоростью более 9600 бит. Также необходимо учесть, что при передаче информации по телефонному каналу применяется обязательная модуляция, для переноса спектра сигналов в полосу частот выбранного канала связи. В данном случае была выбрана частотная модуляция.

Для обеспечения помехоустойчивости необходимо спроектировать устройство защиты от ошибок (УЗО).

Необходимо разработать алгоритм функционирования передающей и приемной частей УПС, а также их функциональные схемы.

Для синхронизации работы отдельных частей УПС требуется построить временные диаграммы функционирования модулей.

2 Обобщенная структурная схема АПД

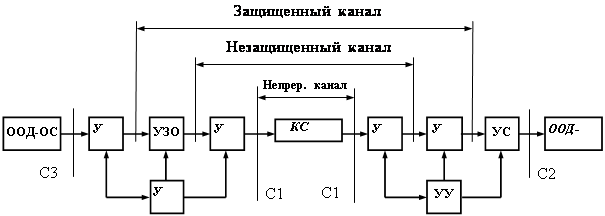

Обобщенная структурная схема системы передачи данных (СПД) представлена на рисунке 2.1.

Рисунок 2.1 – Обобщенная структурная схема СПД

Она состоит из оконечного оборудования, выполняющего функции отправителя (ООД—ОС) и получателя (ООД—ПС) сообщений, устройства защиты от ошибок (УЗО), устройства преобразования сигналов (УПС) и канала связи. В УЗО происходит кодирование-декодирование данных. УПС осуществляет преобразование сигналов данных в форму, удобную для передачи по каналу связи, а устройства сопряжения (УС) обеспечивают обмен информационными и управляющими сигналами между АПД и ООД. Координация взаимодействия составных частей СПД обеспечивается специальными импульсами, вырабатываемыми устройством управления (УУ). Совокупность непрерывного канала с включенными на его входе и выходе УПС называют незащищенным (НК) или каналом передачи данных (ПД), а объединение НК с УЗО – защищенным от ошибок (ЗК) каналом ПД. Для обмена информацией между абонентами используются две однонаправленные СПД, которые конструктивно могут быть выполнены в виде одной дуплексной СПД.

Основными характеристиками, определяющими качество и эффективность передачи данных, являются надежность, скорость и верность передачи, а также удельная скорость. Немаловажным показателем является сложность аппаратурной реализации, определяющая ее стоимость. При выборе вариантов проектируемой аппаратуры необходимо остановиться на том, который при равенстве одного или нескольких показателей обеспечивает более высокие остальные. Однако в зависимости от назначения технических средств часто приходится ухудшать одни показатели (например, стоимость или скорость) с целью обеспечения более высоких других показателей.

Задачей проектирования является разработка АПД, удовлетворяющей заданным требованиям:

алгоритм работы должен быть достаточно гибок;

схема должна обладать высоким быстродействием;

должна соблюдаться функциональная независимость отдельных узлов СПД;

стоимость аппаратурной реализации должна быть минимальной [2].

Для обмена информацией между абонентами используются две однонаправленные СПД, которые конструктивно могут быть выполнены в виде одной дуплексной СПД.

Основными характеристиками, определяющими качество и эффективность передачи данных, являются надёжность, скорость и верность передачи, а также удельная скорость.

При выборе вариантов проектируемой аппаратуры необходимо остановится на том, который при равенстве одного или нескольких показателей обеспечивает более высокие остальные. Однако в зависимости от назначения технических средств часто приходится ухудшать одни показатели с целью обеспечения более высоких других показателей.

3 Разработка УПС

3.1 Расчет параметров прямого канала

Определим необходимую скорость передачи данных по каналу связи при условии, что объем служебной информации за сеанс не превысит 8%:

V = (1,08×In)/Тcc = (1,08×20×1024) / 72 = 307 (бит/с) (3.1.1)

где In – объем информации, подлежащий передаче потребителю, за сеанс;

Tcc время сеанса связи (время передачи);

Выбираем из ряда скоростей скорость 600 бит/с.

Согласно рекомендации МККТТ V.22 и V.22 бис при разработке УПС для полудуплексной передачи со скоростью 600 бит/с по коммутируемым телефонным сетям общего пользования предусмотрено частотное разделение канала тональной частоты путем деления на два подканала при использовании частотной модуляции. Так физическая реализация частотных модуляторов и демодулятор несложная, а при данной скорости передачи частотная модуляция обеспечивает достаточно высокую помехоустойчивость, то модуляцию данных для передачи в канал будем осуществлять именно этим способом. Обратный канал можно использовать для исправления ошибок при применении системы с решающей обратной связью.

Определяем эффективную скорость передачи

Vэф = Iп / Tсс = 20×1024 / 72 = 284 (бит/с) (3.1.2)

Средняя частота прямого канала составляет Fср=1500 Гц (УПС -1,2 ТЧ/ТФ-ПД) [7]. Девиация частоты Dw = +200 Гц и Dw=-200 Гц.

Частота передачи двоичной единицы для прямого канала f1= 1300 Гц, а частота передачи двоичного нуля f0= 1700 Гц (справочные данные).

Допустимое отклонение характеристических частот номинального значения для прямого канала ±10 Гц.

Определим длительность единичных элементов t0 :

V=(log 2 mс)/t0, (3.1.3)

где mс – количество позиций сигнала.

При ЧМ применяется двухпозиционный сигнал, следовательно mс = 2, тогда

V=1/t0 =600 бод (3.1.4)

Для двухпозиционных сигналов скорость модуляции и скорость передачи совпадают.

Длительность единичного элемента для прямого канала:

t0=1/V=1/600=1,67 (мс) (3.1.5)

Требуемая ширина пропускания Dfпф фильтров передачи определяется по формуле:

Dfпф =1,42×В = 1,42×600 = 852 Гц (3.1.6)

С учетом допуска на временную и температурную нестабильность параметров фильтра берем Dfпф = 940 Гц (то есть на 10% больше рассчитанного).

Определяем отношение несущей частоты к модулирующей для передачи по прямому каналу:

Для «1»: f1/fмод = 1300 / 600 =2,17 (3.1.7)

Для «0»: f0/fмод = 1700 / 600 =2,83 (3.1.8)

Так как отношения меньше 3, то при модуляции возникает «отраженный спектр» и данные будут искажаться еще в приемнике. Поэтому для борьбы с «отраженным спектром» будем осуществлять модуляцию на повышенной несущей частоте с последующим переносом спектра сигнала в полосу пропускания канала.

Несущая частота f1м должна быть в 5-10 раз больше частоты модулирующего сигнала.

f1м >=5×B>=5×600 = 3000(Гц) (3.1.9)

Полосовой фильтр ПФ1 будет пропускать сигналы в диапазоне частот 3000 - Dfпф / 2; 3000 + Dfпф / 2. Получаем, что диапазон (2530 – 3470) Гц.

Среднее значение частоты передачи в прямом канале связи:

Fcp=(f1+f0)/2=(1300+1700)/2=1500 Гц (3.1.10)

Тогда чтобы перенести сигнал в эту область генератор преобразователя должен иметь частоту fм2=fм1-fср=3000-1500 = 1500 Гц.

После модуляции получаем верхнюю и нижнюю боковую полосу, но будем передавать только нижнюю боковую полосу частот.

Fн = 2530 Гц и Fв = 3470 Гц

Тогда полоса пропускания ПФ2 будет такая

(2530 1500; 3470 – 1500) = (1030 – 1970) Гц

Для обеспечения высокой помехоустойчивости и скорости передачи информации при транспортировке больших массивов сообщений следует строить синхронные УПС.

Вероятность ошибочного приема единичных элементов Роп вычисляется по следующей формуле

Роп = 0.5×(tпр×vпр)/3600×t0×В = 0,5×5×10-3×8/3600×600×1/600 = 5,66*10-6 (3.1.11)

где tпр – средняя длительность перерывов в долях от t0;

vпр интенсивность перерывов.

Максимально допустимая вероятность ошибок на выходе УПС от воздействия флуктуационных помех:

Роф <Р0-Роп (3.1.12)

Роф<10-3 - 5,66×10-6 = 0,99×10-3

Определение метода регистрации единичных элементов.

Средняя длительность перерывов tпр = 5 (мс) больше длительности единичных элементов (1,67 мс) и, следовательно пропадание единичного элемента возможно при любом методе регистрации. В кабельных каналах связи наиболее устойчивым является метод регистрации стробированием. Поэтому будем использовать эту регистрацию.

Максимально допустимая средне квадратичная величина краевых искажений вычисляется по формуле

dкв = (mэф - dпр)/z (3.1.13)

где mэф = 45 – 48 % - исправляющая способность

Искажение единичных элементов может происходить при сдвиге несущей частоты в каналообразующей аппаратуре. При этом с ЧМ сдвиг частоты приводит к постоянным преобладающим искажениям, величина которых dпр может быть оценена выражением

d пр = (df×B/(Df×DFk))×100% (3.1.14)

где df – сдвиг частоты в канале связи (не превышает 5 Гц для телефонных каналов);

Df – девиация частоты (она равна 200 Гц);

DFk рассчитанная эффективная полоса пропускания канала (940 Гц).

d пр = (5×600/(200×940)) ×100 % = 1,596 %

где z – аргумент функции Крампа, который мы можем найти, используя заданную допустимую вероятность ошибки регистрации

Ф(z) = 1 – P0 = 0,999 (3.1.15)

и из таблицы выбираем z = 3,30, тогда получаем

dкв = (45 1,596) / 3,30 = 13,153 %.

Воспользовавшись найденными величинами, найдем отношение сигнал/помеха. Величина dкв для систем с различными видами модуляции может быть найдена по формуле

d кв =(В/(2*q*DFк))*100% (3.1.16)

Из этой формулы выражаем q:

q = (B×100 %)/(d кв ×2×DFк) = (600×100)/(13,153×2×940) = 2.43 (3.1.17)

Рассчитаем эффективное значение помехи на входе первого фильтра приемника. Uп эф = 0,0022 В – по заданию.

Uc эф ≥q×Uп эф , следовательно

Uc эф = Uп эф×q = 2,43×0,0022 = 0,0054 (В) (3.1.18)

Соответственно минимально допустимый уровень сигнала на выходе канала будет

Рс вых = 20×lg(Uc эф/Uисх) = 20×lg(0,0054/0,775) = -43 дБ (Uисх = 0,775 В) (3.1.19)

С учетом затухания канала минимальный уровень сигнала на выходе передающей части (входе канала) должен быть

Рс вх > Рс вых +аост =–43+20=–23дБ (3.1.20)

Для определения необходимости коррекции характеристики ГВП канала рассчитаем максимально допустимую величину ее неравномерности. Так как характеристика ГВП для канала ТЧ имеет обычно четко - симметричный характер, то

tгр доп=1/В=1/600=0,001667 = 1,667×10-3 (с) (3.1.21)

По техническому заданию неравномерность ГВП составляет 3*10-3 (с).

Расчет устройства синхронизации.

Определим допустимую погрешность синхронизации по формуле:

едоп = 0,5 – mэф – dпр = 0,5 – 0,45 – 0,01596 = 0,034 (3.1.22)

Динамическая составляющая погрешности определяется по формуле:

 (3.1.23)

где mд – коэффициент деления делителя частоты;

S коэффициент деления реверсивного счетчика;

Тс время синхронизации.

Найдем неизвестные нам величины mд и S

Тс = S × mд /В (3.1.24)

следовательно S × mд = Тс × B = 7 × 600 = 4200, тогда

Определим допустимую статическую погрешность синхронизации при заданных параметрах краевых искажений:

ест = едоп – един = 0,034 – 0,013 = 0,021 (3.1.25)

Допустимая величина коэффициента нестабильности задающих генераторов kf модулятора и демодулятора равна

kf = едоп /(2×В×tпс) = 0,034 / (2×600×1,6) = 1,77×10-5 (3.1.26)

где tпс – время поддержки синхронизма.

Найдем коэффициент деления реверсивного счетчика и делителя частоты S и mд соответственно. Для этого решим систему:

 (3.1.27)

ест = 1/mд + 4 × kf × S

Решив систему и округлив полученные значения, получим следующие результаты: S = 70, mд = 64. Следовательно, частота задающего генератора равна

f0 = mд×fв = 64×600 = 38400 Гц (3.1.28)

3.2 Расчет параметров обратного канала

Вместе с прямым каналом передачи возможно применение обратного канала связи с ЧМ и скоростью 75 бод.

Частота передачи двоичной единицы для обратного канала f1= 390 Гц, а частота передачи двоичного нуля f0= 450 Гц (справочные данные).

Допустимое отклонение характеристических частот номинального значения для обратного канала ±4 Гц (справочные данные).

Длительность единичного элемента для обратного канала:

t0 = 1/V = 1/75 = 13 (мс) (3.2.1)

где V – скорость передачи обратного канала.

Отношение несущей частоты к модулирующей для передачи по обратному каналу

для «1»: f1 / fмод = 390 / 75 = 5,2 (3.2.2)

для «0»: f0 / fмод = 450 / 75 = 6 (3.2.3)

Так как отношения больше 3, то «отраженный спектр» при передаче отсутствует. Несущая частота, вырабатываемая генератором:

Fcp = (f1 окс + f0 окс) / 2 = (390 + 450) / 2 = 420 Гц (3.2.4)

Требуемая ширина пропускания Dfпф окс фильтров передачи определяется по формуле:

Dfпф окс = 1,42×В = 1,42×75 = 107 Гц (3.2.5)

С учетом допуска на временную и температурную нестабильность параметров фильтра берем Dfпф окс = 120 Гц (то есть на 10 % больше обычного).

Тогда полоса пропускания фильтра будет

Dfпф окс = (420 120/2; 420 + 120/2)=(360-420) Гц (3.2.6)

Вероятность ошибочного приема единичных элементов Роп вычисляется по следующей формуле

Роп = 0,5× (tпр×vпр)/3600×t0×В = 0,5×5×10-3×8/3600×75 = 5,6×10-6 (3.2.7)

где tпр – средняя длительность перерывов в долях от t0

vпр интенсивность перерывов.

Максимально допустимая вероятность ошибок приема при В = 75 бод (P0 = 10-4).

Максимально допустимая вероятность ошибок на выходе УПС при воздействии флуктуационных помех

Роф < Р0 – Роп (3.2.8)

Роф < 10-4 – 5,5×10-6 = 0,95×10-5

3.3 Разработка передающей части УПС

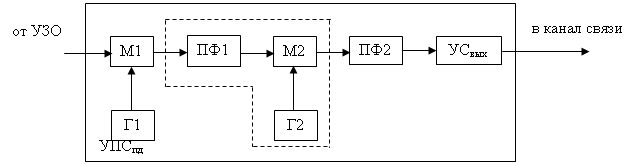

Структурная схема передающей части УПС изображена на рисунке 3.3.1

Рисунок 3.3.1 – Структурная схема передающей части УПС

Полосы пропускания полосовых фильтров ПФ1 и ПФ2, частоты генераторов Г1 и Г2 рассчитаны в пункте 3.1. Выберем модуляторы М1 и М2 и рассчитаем их параметры.

В настоящее время в УПС применяются в основном модуляторы ЧМ-сигналов, которые называют цифровыми. Они построены на основе цифровых элементов. Использование опорного генератора, стабилизированного кварцем, и элементов цифровой техники позволяет строить схемы модуляторов, обладающих высокой временной и температурной стабильностью и малой зависимостью параметров генерируемых сигналов от колебаний напряжения источника питания.

Модуляторы, построенные по принципу цифровых, имеют ряд недостатков: сравнительно широкий спектр прямоугольных ЧМ-сигналов, что вынуждает применять сложные ФНЧ высокого порядка; разрыв фазы ЧМ-колебаний, вызываемый изменением информационного сигнала в случайные моменты времени по отношению к окончанию периода колебания на выходе управляемого делителя. Схемы синхронизации являются громоздкими и вызывают дополнительные краевые искажения модулированных сигналов. Более перспективными являются ЧМ-модуляторы со ступенчатой аппроксимацией синусоидального сигнала. В схеме такого модулятора имеется функциональный цифроаналоговый преобразователь (ФЦАП), вход которого соединен с выходом управляемого делителя частоты (УДЧ), а его выход – с ФНЧ. Структурная схема ЧМ-модулятора со ступенчатой аппроксимацией синусоидального сигнала и временные диаграммы его работы представлены на рисунке 3.3.2, а, б. Синусоидальный сигнал формируется kст ступеньками напряжения. Как видно из временной диаграммы, переключение частоты происходит плавно, а краевые искажения сигналов на выходе такого модулятора в kст меньше, чем в модуляторах без ФЦАП. Так как для аппроксимации синусоиды используется четное число ступенек kст , то в спектре такого сигнала будут только нечетные гармоники, ближайшей после первой гармоники будет (kст -1)-я гармоника, следующей – (kст +1)-я и т.д.

а)

б)

Рисунок 3.3.2 – ЧМ–модулятор со ступенчатой аппроксимацией сигнала: а – структурная схема; б – временные диаграммы

Коэффициент искажения синусоиды за счет аппроксимации Ки определяется на основании спектрального анализа:

Kи = 2π/( kст -) (3.3.1)

Так как коэффициент искажения синусоидального сигнала должен быть не более 12%, определим необходимое число ступенек аппроксимирующего сигнала

kст ≥ 2π/(Ки ) = 2π/(0,12 ) = 15,1 (3.3.2)

Округлим kст до ближайшего большего целого четного числа: kст = 16.

Количество ступенек сигнала для прямого и обратного каналов совпадают. Высота i–й ступеньки аппроксимированной синусоиды в относительных единицах определяется по формуле:

Ui = sin [ 360 (i+0,5) / kст ], i = 0,1,2,…, ( kст - 1 ) (3.3.3)

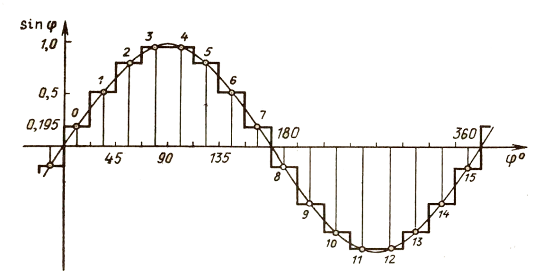

Рассчитав данные значения, построим ступенчатую аппроксимацию синусоидального сигнала, изображенную на рисунке 3.3.3.

Рисунок 3.3.3 – Ступенчатая аппроксимация синусоидального сигнала

При использовании ИМС более высокой степени интеграции, а также в микропроцессорных УПС для формирования синусоидальных сигналов целесообразно использовать построенное запоминающее устройство (ПЗУ) и цифроаналоговый преобразователь (ЦАП). Обычно каждый из этих функциональных узлов выполняется в виде отдельной ИМС. Схема преобразования цифровой последовательности в синусоидальный сигнал приведена на рис 3.3.4. Адресная шина ПЗУ подключается к выходам двоичного счетчика СТ2, вход которого соединен с выходом УДЧ модулятора, либо к адресной шине микропроцессора УПС. В ячейки ПЗУ в цифровом виде заносятся значения напряжений синусоиды, соответствующие своим фазовым углам ∆φ (см. рис. 3.3.3) Количество слов, хранимых в ПЗУ, равно kст . Емкость ПЗУ можно уменьшить до kст/4, при этом существенно усложнится схема формирования адресов. Разрядность слова ПЗУ np зависит от точности воспроизведения ступенчатого напряжения. На практике достаточно принять np=8 с учетом знакового разряда, что обеспечивает погрешность формирования напряжения менее 1%.

Рисунок 3.3.4 – Цифровой формирователь синусоидальных сигналов на основе ПЗУ

В микропроцессорных УПС адресации ПЗУ осуществляется программным способом. Время нахождения адреса ta на соответствующей шине микропроцессора определяется программой и зависит от частоты формируемой синусоиды fi вых выходного сигнала

ta = 1/( fi вых kст) (3.3.4)

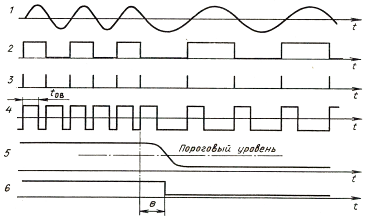

3.4 Разработка приемной части УПС

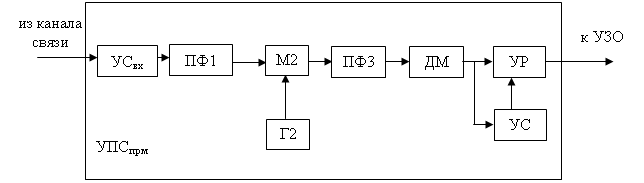

Структурная схема приемной части УПС изображена на рисунке 3.4.1
