Контрольная работа: Калибровка средств измерений
Калибровка средств измерений
В сферах деятельности, где государственный метрологический надзор
и контроль не являются обязательными, для обеспечения метрологической
исправности СИ применяется калибровка. Калибровка (калибровочные работы) — совокупность
операций, выполняемых с целью определения и подтверждения действительных
значений метрологических характеристик и (или) пригодности к применению
средства измерений, не подлежащего государственному метрологическому контролю и
надзору.
Для проведения калибровочных работ создана Российская система
калибровки (РСК) — совокупность субъектов деятельности и калибровочных работ,
направленных на обеспечение единства измерений в сферах, не подлежащих
государственному метрологическому контролю и надзору и действующих на основе
установленных требований к организации и проведению калибровочных работ.
Деятельность РСК регулируется правилами ПР 50.2.016—94 и ПР 50.2.017-95.
Основные направления деятельности РСК:
•регистрация органов, осуществляющих аккредитацию МС юридических
лиц на право проведения калибровочных работ;
•аккредитация МС юридических лиц на право проведения калибровочных
работ:
•калибровка СИ;
•установление основных принципов и правил РСК, организационное,
методическое и информационное обеспечение его деятельности;
•инспекционный контроль за соблюдением аккредитованных МС
требований к проведению калибровочных работ.
Российская система калибровки имеет свой знак, наносимый на
калиброванное СИ. Его форма и размеры приведены в правилах ПР 50.2.017-95.

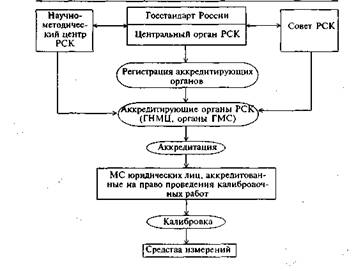

Организационная структура РСК приведена на рис. 1. Центральный
орган и научно-методический центр РСК назначает Госстандарт. Центральный орган
РСК выполняет следующие функции:
•устанавливает основные принципы и правила РСК;
•принимает решения о регистрации аккредитирующих органов в
соответствии с правилами ПР РСК 001—95;
•осуществляет контроль за их деятельностью;
•рассматривает апелляции по результатам аккредитации;
•взаимодействует с калибровочными службами других страни
международными калибровочными союзами.
Основные задачи научно-методического центра:
• разработка нормативных документов, регламентирующих
калибровочную деятельность в стране;
Рис.1
•ведение реестра РСК;
•подготовка и представление на утверждение в центральный орган РСК
материалов по регистрации аккредитирующих органов, участие в их проверках;
•организация и координация разработки, экспертизы и аттестации
методик калибровки СИ;
•создание и ведение базы данных по нормативным документам и
калибровочной деятельности в Российской Федерации;
•осуществление консультативной деятельности по вопросам РСК;
•проведение мероприятий по повышению квалификации кадров в области
калибровочных работ.
Из числа руководителей МС государственных органов управления,
аккредитирующих органов, представителей ГМС и ГНМЦ центральный орган формирует
совет РСК, который:
• разрабатывает предложения по основным принципам работы
РСК;
•рассматривает проекты законодательных и нормативных актов в
области калибровки и готовит предложения по их изменению;
•определяет основные направления проведения исследований в области
калибровки;
•рассматривает экономические и финансовые аспекты в работе РСК.
Главными задачами аккредитирующего органа РСК являются:
•проведение аккредитации МС в соответствии с правилами ПР
50.2.018-95;
•осуществление инспекционного контроля, требования к которому
приведены в правилах ПР РСК 003-98.
Основой РСК являются аккредитованные МС юридических лиц. Их
главной функцией является калибровка СИ в области аккредитации и в соответствии
с действующими нормативными документами. Требования к подразделениям,
проводящим калибровочные работы, изложены в рекомендациях Р РСК 001—95.
Организация, выполняющая калибровочные работы, должна иметь:
•поверенные и идентифицированные средства калибровки —эталоны,
установки и другие СИ, применяемые при калибровке в соответствии с
установленными правилами. Они призваны обеспечить передачу размера единиц от
государственных эталонов калибруемым СИ;
•актуализированные документы, регламентирующие организацию и
проведение калибровочных работ. К ним относятся документ на область
аккредитации, документация на средства измерений и калибровки, нормативные
документы ГСИ на калибровку, процедуры калибровки и использования ее данных;
•профессионально подготовленный и квалифицированный персонал;
•помещения, удовлетворяющие нормативным требованиям.
Результаты калибровки удостоверяются калибровочным знаком,
наносимым на СИ, или Свидетельством о калибровке, а также записью в
эксплуатационные документы.
Требования к калибровочным лабораториям приведены в ГОСТ Р ИСО/МЭК
17025
Метрологическая аттестация средств измерений и испытательного
оборудования
Метрологическая аттестация — это признание средства измерений (испытаний)
узаконенным для применения (с указанием его метрологического назначения и MX) на основании тщательных
исследований метрологических свойств этого средства, проводится в соответствии
с ГОСТ 8.326
Метрологической аттестации могут подвергаться СИ, не подлежащие
государственным испытаниям или утверждению типа органами ГМС, опытные образцы
СИ, измерительные приборы, выпускаемые или ввозимые из-за границы в единичных
экземплярах или мелкими партиями, измерительные системы и их каналы.
Основными задачами аттестации СИ являются:
•определение MX и установление их соответствия требованиям
нормативной документации;
•установление перечня MX, подлежащих контролю при поверке;
•опробование методики поверки.
Метрологическая аттестация проводится органами государственной или
ведомственной МС по специально разработанной и утвержденной программе.
Результаты оформляются в виде протокола определенной формы. При положительных
результатах выдается Свидетельство о метрологической аттестации установленной
формы, где указывают его установленные MX.
Как известно, между измерением и испытанием имеется различие,
состоящее в том, что погрешность испытания складывается из погрешности
измерения и погрешности воспроизведения режимов испытания. Измерение можно
считать частным случаем испытания, при котором условия последнего не представляют
интереса.
В соответствии с этим существует различие в аттестации СИ и
испытательного оборудования, основные положения и порядок проведения которого
приведены в ГОСТ Р 8.568
Основная цель аттестации испытательного оборудования
подтверждение возможности воспроизведения условий испытаний в пределах
допустимых отклонений и установление пригодности использования данного
оборудования в соответствии с его назначением.
Аттестация, как и поверка, бывает первичной, периодической и
повторной.
Первичная аттестация заключается в экспертизе эксплуатационной и
проектной документации, экспериментальном определении технических характеристик
испытательного оборудования и подтверждении пригодности его к использованию.
Технические и метрологические характеристики, подлежащие определению, выбирают
из числа нормированных и установленных в документации характеристик. Они должны
определять возможность оборудования воспроизводить условия испытаний в течение
установленного времени.
В процессе первичной аттестации устанавливают:
•возможность воспроизведения внешних воздействующих факторов и
(или) режимов функционирования объекта испытания, установленных в документах на
методики испытаний конкретных видов продукции;
•отклонения параметров условий испытаний от нормированных значений;
•обеспечение безопасности персонала и отсутствие вредного воздействия
на окружающую среду;
•перечень характеристик оборудования, которые должны проверяться
при периодической аттестации, а также методы, средства и периодичность ее
применения.
Периодическую аттестацию проводят в процессе эксплуатации испытательного
оборудования в объеме, необходимом для подтверждения соответствия его
характеристик требованиям нормативных документов на методики испытаний и
эксплуатационных документов. Результаты аттестации оформляются протоколом. При
положительных результатах на оборудование выдается аттестат определенной формы
и делается запись в эксплуатационные документы.
Система сертификации средств измерений
Система предназначена для проведения добровольной сертификации
средств измерений в соответствии с законами "Об обеспечении единства
измерений" и "О техническом регулировании".
Система сертификации — это система, располагающая собственными правилами
процедуры проведения сертификации соответствия (см. Руководство ИСО/МЭК2, п.
14.1). Сертифиііатом соответствия называют документ, который выдается после
проведения сертификации. В нем указывается, что должным образом
идентифицированная продукция, процесс или услуга соответствует конкретному
стандарту или другому нормативному документу.
Основные положения и порядок проведения работ в рамках системы
сертификации средств измерения, не подлежащих применению в сферах
распространения государственного метрологического контроля и надзора,
определяют МИ 2277.
Основными целями системы сертификации СИ являются обеспечение
единства измерений, содействие экспорту и повышение конкурентоспособности СИ. В
соответствии с этими целями система выполняет следующие функции:
•проверку и подтверждение соответствия СИ установленным в нормативных
документах метрологическим нормам и требованиям;
•проверку обеспеченности сертифицируемых СИ методами и средствами
калибровки для передачи размеров от утвержденных эталонов;
•проверку соответствия СИ дополнительным требованиям, указанным
организациями или гражданами, обратившимися в орган по сертификации.
Система является открытой для вступления и участия в ней
юридических лиц и предусматривает свободный доступ к информации о ее
деятельности. Сертификацию СИ проводят аккредитованные органы по результатам
испытаний, проведенных независимыми испытательными лабораториями (центрами),
как самостоятельными, так и входящими в состав органов по сертификации.
Аккредитацию испытательных лабораторий (центров) проводят в соответствии с
правилами по метрологии ПР 50.2.010. При аккредитации выдается аттестат с
приложением к нему, устанавливающим область аккредитации.
Организационно система сертификации СИ состоит из центрального
органа, координационного совета, апелляционного комитета, научно-методического
центра, органов по сертификации, испытательных лабораторий. Центральный орган
системы:
•организует, координирует и осуществляет методическое руководство
работами по сертификации;
•устанавливает основные принципы и правила сертификации;
•осуществляет аккредитацию органов по сертификации и испытательных
лабораторий;
•выполняет функции органа по сертификации при его отсутствии;
•организует инспекционный контроль за деятельностью аккредитованных
органов по сертификации;
•взаимодействует с международными и зарубежными организациями по
вопросам сертификации;
•осуществляет признание документов об аккредитации органов по
сертификации и испытательных лабораторий (центров)других стран, зарубежных
сертификатов и знаков соответствия, а также результатов испытаний средств
измерений;
• ведет реестр системы — книги и (или) электронного
журнала, содержащего сведения об объектах, участках работ и документах в
области сертификации. Подробно этот процесс изложен в МИ 2279.
Научно-методический центр системы осуществляет:
•разработку основных принципов, правил и структуры системы;
•организацию работ, связанных с аккредитацией органов по сертификации
и испытательных лабораторий (центров);
•формирование банка данных и информационное обеспечение системы,
касающиеся сертифицированных средств измерений, органов по сертификации,
испытательных лабораторий (центров) и нормативных документов.
Координационный совет разрабатывает рекомендации по вопросам
совершенствования системы. Апелляционный комитет рассматривает случаи
несогласия с результатами сертификации СИ, аккредитации органов по сертификации
и испытательных лабораторий (центров), испытаний или инспекционного контроля.
Орган по сертификации должен располагать необходимыми средствами и
документированными процедурами, позволяющими производить сертификацию, включая:
квалифицированный персонал, актуализированный фонд нормативных документов на СИ
и методы испытаний, административную структуру, юридические и экономические
возможности (условия) для управления сертификацией, в том числе для организации
испытаний, испытательную базу, аккредитованную в качестве испытательной
лаборатории (центра).
Основные функции органа по сертификации, установленные в Положении
об органе по сертификации:
•формирование и актуализация фонда нормативных документов,
используемых при сертификации СИ;
•проведение и/или организация испытаний СИ;
•рассмотрение заявок на сертификацию, подготовка решений по ним и
взаимодействие с заявителями при проведении сертификации;
•определение по каждой конкретной заявке испытательной лаборатории
(центра), организация испытаний на основе взаимодействия с ней;
•оформление на основе лицензионного соглашения с центральным
органом системы сертификата соответствия, регистрация в реестре системы и
выдача его заявителю;
•• организация инспекционного контроля стабильности
характеристик СИ отмена и приостановление действия выданных сертификатов и
знаков соответствия;
•организация повышения квалификации и аттестации персонала
испытательных лабораторий (центров).
Детальные требования к органам по сертификации изложены в МИ
2278-93.
Порядок проведения сертификации в общем случае включает:
•представление в центральный орган заинтересованной организацией
заявки на проведение сертификации;
•рассмотрение заявки и направление решения по ней;
•проведение испытаний по утвержденной программе, включающей объем и
сроки проведения испытаний, методы и средства испытаний СИ, объем и состав
технической документации, представляемой на испытания, количество и порядок
отбора образцов, представляемых на испытания;
•анализ полученных результатов, оформленных в виде датированного и
зарегистрированного отчета, включающего наименование и адрес испытательной
лаборатории, проводившей испытания, ссылку на документ, на соответствие
которому проводились испытания, идентифицирующие данные испытанных образцов,
наименование и адрес изготовителя, время и место проведения испытаний,
заключение о соответствии образцов требованиям нормативных документов;
•принятие решения о возможности выдачи сертификата соответствия;
•регистрацию материалов испытаний и выдачу сертификата соответствия;
•информацию о результатах сертификации.
Орган по сертификации рассматривает результаты испытаний СИ,
оформляет сертификат соответствия и направляет его копию, подписанную
руководителем органа, вместе с одним экземпляром отчета об испытаниях с
приложениями в научно-методический центр системы на регистрацию.
Научно-методический центр оформляет дело по сертификации, регистрирует
сертификат и сообщает его номер по реестру системы органу по сертификации.
После получения регистрационного номера орган по сертификации
выдает организации сертификат соответствия. При получении сертификата
соответствия заявитель обеспечивает маркировку образцов, тары, упаковки и документации
знака соответствия.
Органы по сертификации ведут учет выданных ими сертификатов.
Документы и материалы, подтверждающие сертификацию СИ, находятся на хранении в
органе по сертификации, выдавшем сертификат.
Методика выполнения измерений (МВИ) представляет собой установленную
совокупность операций и правил, выполнение которых обеспечивает получение
результатов измерений с гарантированной точностью в соответствии с принятым
методом. Следовательно, МВИ, отвечающие современным требованиям, играют решающую
роль в МО измерений.
Общие требования к разработке, оформлению, аттестации,
стандартизации МВИ и метрологическому надзору за ними регламентируют ГОСТ Р
8.563 и МИ 2377. Данные нормативные документы касаются подавляющего большинства
проводимых измерений. Исключения составляют МВИ, при использовании которых
погрешности измерений определяются в процессе или после их применения. Такого
рода измерения весьма немногочисленны и осуществляются главным образом в
научных исследованиях, а также при проведении экспериментов. Порядок
разработки, применения и требования к таким МВИ определяют использующие их
организации.
Литература
1. Сергеев А.Г., Латышев М.В., Терегеря
В.В. Метрология, стандартизация, сертификация. М.: Логос, 2004. – 560с.
2. Басаков М.И. Основы стандаритзации, метрологии,
сертификации. Р н/Д: Феникс, 2002. – 192с
3. Гончаров А.А. Метрология, стандартизация и сертификация.
М.: Академия, 2007. – 240с.
4.. Крылова Г.Д. Основы
стандартизации, метрологии: Учебник для вузов. – М.: Аудит, ЮНИТИ, 2008. – 479с.
