ВВЕДЕНИЕ

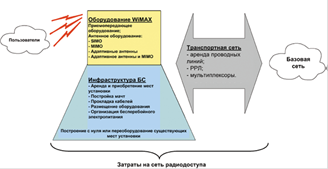

Население планеты Земля насчитывает 6,75 миллиарда человек, 4,05 из которых пользуются различными видами телефонной сотовой связи, 3,5 миллиарда пользуются Интернетом и только полмиллиарда обладают широкополосным мультимедийным доступом в различные сети. Современные технологии и прогресс человечества в целом диктуют стремительный рост широкополосного доступа. Однако этот рост сдерживают различные факторы, в том числе — необходимость огромных финансовых вложений в инфраструктуру всемирных сетей. Человечество затратило больше 100 лет для развития инфраструктуры всемирной телефонной сети общего пользования, именно эта сеть использовалась для доступа в Интернет на первом этапе его развития. Однако очень скоро стало ясно, что для широкополосного доступа нужны новые сети. Чтобы не строить их еще 100 лет, естественно использовать развитые технологии подвижной радиосвязи.

По данным отчета 2004 Global Broadband Subscriber Report компании Yankee Group, в 2008 г. во всем мире количество пользователей услуг беспроводного доступа достигнет 8% от общего числа пользователей услуг широкополосного доступа и приблизится к 30 млн. абонентов.

Сегодня эта цифра меньше в 11 раз. Если сравнить эту динамику с ростом пользователей DSL-доступа, то для беспроводного доступа динамика роста выше. За тот же период количество пользователей, использующих DSL-доступ, возрастет только в 3-4 раза.

По другим оценкам возможное проникновение широкополосного беспроводного доступа в мире еще выше. Так, в заявлении одного из руководителей компании Intel прозвучало, что беспроводные WiMAX-сертифицированные системы станут конструктивной основой для подключения к Интернету следующих 5 млрд. пользователей и положат начало настоящей революции широкополосного беспроводного доступа.

Стремление производителей к стандартизации подходов при разработке систем беспроводного доступа с целью придания им новых потребительских свойств, в том числе совместимости изделий для снижения стоимости абонентских устройств (СРЕ) за счет их массового выпуска, ярко выразилось в создании консорциума WiMAX.

Технологии WiMAX, хотя и не являются единственными технологиями беспроводной связи, впитали в себя все лучшее, что есть в пограничных технологиях ЗG, IEEE 802.11, DVB, DАB и другие. И поэтому, именно эта технология являются наилучшим решением для обеспечения жителей Земля мобильным широкополосный доступом, как в развевающихся, так и в развитых странах. Технологии WiMAX позволяют быстро прогрессировать, как мобильным, так и фиксированный операторам, в том числе - новым операторам, начинающим свою деятельность с чистого листа. Сегодня уже развернуто 475 WiMAX сетей в 140 странах.

Много операторов в России и в других странах СНГ. Около полумиллиарда человек проживают в зоне действия операторов WiMAX или на территории, где действуют лицензии WiMAX. А через год таких людей будет 800 миллионов. Международная некоммерческая ассоциация WiMAX-форум объединяет более 400 компаний - разработчиков элементной базы, оборудования, операторов связи всех видов, а также «экосистему WiMAX.

Системы третьего поколения мобильной связи ЗG реализуются на базе новые радиотехнологии, обеспечивающей высокую скорость передачи мультимедийной информации и беспроводной доступ в Интернет не уступающий сервису провайдеров стационарной сети. Система мобильной связи 3G развиваются в двух направлениях: UMTS и cdma 2000. UMTS обеспечивает преемственность GPRS и GSM разрабатываются технологии повышения пропускной способности от абонента к базовой станции, направлений передачи информации технологии HSDPA и HSUPA.

В сетях связи последующих поколений широкополосный доступ займет исключительно важное место, представляя собой одну из фундаментальных составляющих концепции NGN. К нему приковано особое внимание операторов связи в разработчиков нового оборудования. Деятельность по предоставлению услуг широкополосного доступа с большой долей вероятности станет новой крупной нишей телекоммуникационного рынка и уже одно это вызывает повышенный интерес к ним как со стороны различного рода инвесторов, так в государственных деятелей я политиков, регуляторов рынка. При рассмотрении проблем широкополосного доступа активно дискутируется вопрос о роля проводных, беспроводных в космических средств связи. По данным маркетинговых исследований, широкополосные беспроводные сети на базе технологий сотовой связи третьего поколения, а также технологий Wi-Fi и WiMAX обладают сегодня исключительными преимуществами по оперативности развертывания, охвату территории, мобильности, предоставляя во многих случаях не только наиболее эффективное, но иногда и единственно возможное экономически оправданное решение.

Таким образом, с появлением прототипа WiMAX-сертифицированных систем наметилась тенденция вытеснения с рынка систем WLL и отчасти LMDS. Хотя они останутся, поскольку занимают частотный диапазон выше 11 ГГц и имеют большой резерв именно в качестве распределительных систем. Широкополосные беспроводные сети передачи информации становятся одним из основных направлений развития телекоммуникационной индустрии. А для стран, в которых большая территория сочетается с невысокой плотностью населения, беспроводные сети имеют особое значение. Это особо важно для Российской Федерации, с нашей необъятной территорией и значительным разбросом населения, особенно в сельской местности.

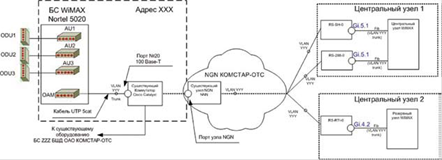

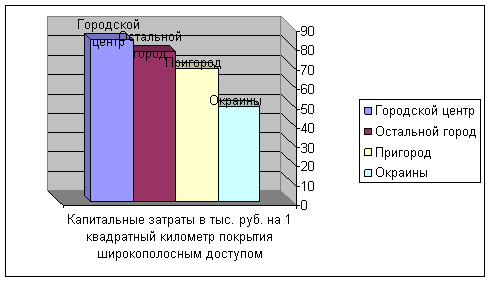

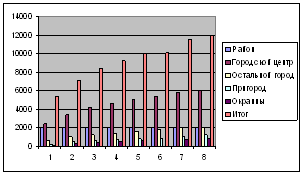

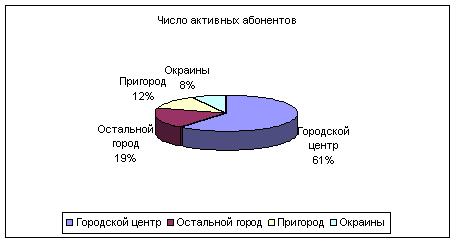

Таким образом, целью проекта является проектирование информационной сети на основе технологии Mobile WiMAX на территории Егорьевского района Московской области для предоставления услуги широкополосного доступа в Интернет.

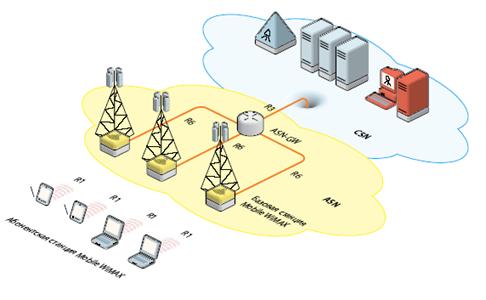

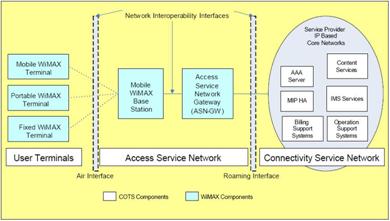

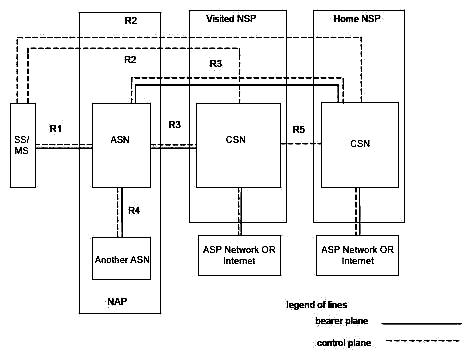

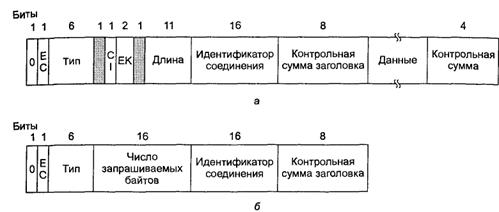

1. ОБЗОР СОВРЕМЕННЫХ СИСТЕМ БЕСПРОВОДНОГО АБОНЕНТСКОГО ДОСТУПА

В рамках рынка, основная конкуренция WiMAX приходит из существующих, широко развернуты беспроводные системы, такие как UMTS и CDMA2000, а также ряд интернет-ориентированных систем, таких как HiperMAN и большой дальности мобильного Wi-Fi Mesh и сетей.

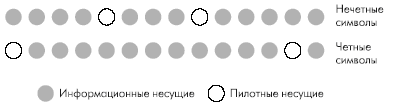

Основные стандарты сотовой связи в настоящее время развивались так называемые 4G, высокой пропускной способностью и низкой латентностью, все IP-сетей с голосовыми услугами построены на вершине. Во всем мире перейти на 4G для GSM/UMTS и AMPS/TIA (включая CDMA2000) является 3GPP Long Term Evolution усилий. Планируется замена CDMA2000 называемых, Ultra Mobile Broadband была прекращена. Для 4G систем, существующих интерфейсов воздуха, выбрасываемых в пользу OFDMA по нисходящей и различные OFDM методик по Uplink, похожие на WiMAX.

В некоторых районах мира, широкая доступность UMTS и общее стремление к стандартизации означает спектр не были выделены на WiMAX: в июле 2005 года ЕС-широким распределением частот для WiMAX была заблокирована.

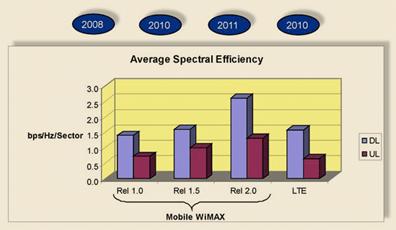

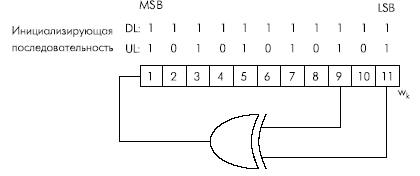

Одним из значительных преимуществ передовых беспроводных систем, таких как WiMAX является спектральной эффективности. Например, 802.16-2004 (фиксированный) имеет спектральную эффективность 3,7 (бит / с) / Hertz, а другие 3,5-4G беспроводных систем предлагают спектральной эффективности, которые схожи с точностью до десятых долей процента. Заметным преимуществом WiMAX исходит от объединения SOFDMA со смарт-технологии антенны. Это увеличивает эффективную спектральной эффективности за счет многократного использования и смарт-топологиях развертывания сети. Прямое использование частот организация домена облегчает проекты с использованием MIMO-AAS по сравнению с CDMA / WCDMA методами, в результате чего более эффективных систем.

Таблица 1. Сравнение основных поставщиков Интернет ресурса.

1.1 Сравнение ключевых технологий WiMAX и HSPA

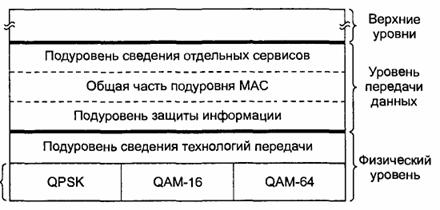

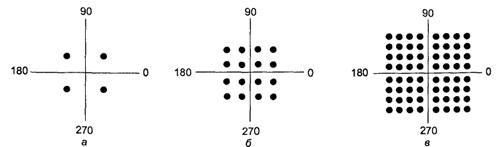

Системы с технологией HSPA (3GPP релиз 6) коммерчески доступны с 2007 года. Технология предусматривает частотное дуплексирование (FDD) с шириной каждого дуплексного канала 5МГц. В нисходящем канале используется модуляция QPSK, либо 16-QAM, потоковая скорость 14 Мбит/с. В восходящем канале модуляция BPSK, пиковая скорость 5,8 Мбит/с.

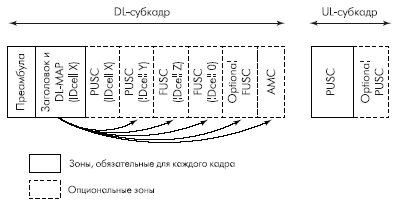

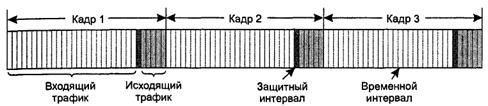

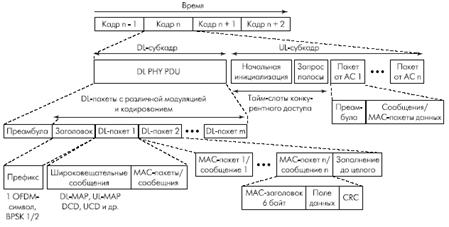

В то же время на рынке были системы WiMAX (релиз 1.0) с временным дуплексированием (TDD). При аналогичной ширине полосы 10 МГц они обеспечивали скорость в нисходящем канале в 2-3 раза более высокую, чем у HSPA (поскольку WiMAX при TDD общая пропускная способность динамически распределяется между нисходящими и восходящими каналами).

Таблица 2. Сравнение систем HSPA (релизы 7 и 8) и WiMAX (релиз 1.5)

Развитие технологии создало HSPA+ (HSPA релиз 7 и отдельные поправки релиза 8). В нисходящем канале их отличает модуляция 64-QAM c SIMO (1х2) или 64-QAM c SIMO (2х2). В восходящем канале добавлена модуляция 64-QAM и улучшены возможности для VoIP. Поправки в соответствии с релизом 8 позволяют использовать в нисходящем канале режим МIМО (2x2) с модуляцией 64-QAM, рассматривается возможность использования МIМОбольших порядков в нисходящем канале и МIМО (2х2) – в восходящем канале.

При сравнении мобильных WiMAX и HSPA+ можно сделать следующий выводы:

 - мобильный WiMAX (релиз 1.5) имеет сравнимые с HSPA+ (релиз 8) пиковые скорости в нисходящем канале при одинаковой модуляции, скорости кодирования и ширине канала. При этом у мобильного WiMAX в восходящем канале пиковая скорость выше в 2-3 раза.

 - Система HSPA+ ограничены шириной канала 2х5 МГц в традиционных спектральных условиях сетей 3G. Мобильный WiMAX поддерживает ширину канала до 20 МГц, как частотное, так и временное дуплексирование. Его частотные профили планируются в диапазонах 700, 1700, 2300, 2500 и 3500 МГц. Мобильный WiMAX обеспечивает «гладкую IP - сеть» (из конца в конец).

1.2 Сравнение ключевых технологий WiMAX и LTE

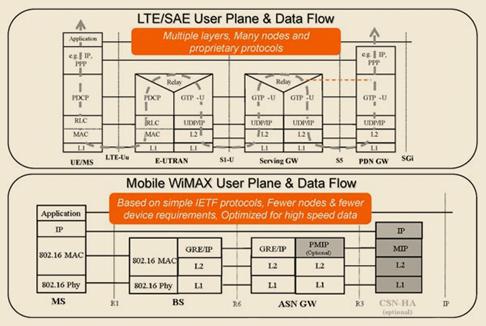

Следующим шагом эволюции систем 3GPP, являются системы Long Term Evolution (LTE). Их отличает технология OFDMA в нисходящем канале и SC-FDMA – в восходящем. Модуляция – до 64-QAM, ширина канала – до 20 МГц, дуплексирование TDD и FDD. Применены адаптивные антенные системы, гибкая сеть доступа. Сетевая архитектура полностью IP – сеть. В системе LTE применяются технологии и методы, уже применяемые в мобильном WiMAX, поэтому следует ожидать схожей эффективности систем LTE (таблица 1-2 и 1-3).

Таблица 3. Сравнение параметров реальных систем LTE и мольного WiMAX (релиз 1.5) в одинаковых частотных условиях при FDD с полосами 2х20 МГц

Системы LTE – это революционное улучшение 3G. LTE представляет переход от систем CDMA к системам OFDMA, а также переход к полностью IP – системе к коммуникацией пакетов. Поэтому внедрение этой технологии на существующих сетях сотовой связи означает необходимость новых радиочастотных ресурсов для получения преимущества от широкого канала. Для обеспечения обратной совместимости необходимы двухрежимные абонентские устройства. Поэтому плавный переход от систем 3G к LTE весьма сложен.

Таблица 4. Сравнение ключевых параметров LTE и WiMAX
