Установка разъемов на витопарный кабель (UTP)
Порядок работы при установке разъемов лучше всего расписать по операциям, и сопроводить их фотографиями.
1. Необходимо ровно отрезать кабель. Даже если старый срез хорошо выглядит, вполне возможно, что под оболочку проникла влага или грязь. Желательно пожертвовать 5-10 сантиметрами, чем рисковать получить некачественное соединение.
2. Снятие оболочки. Для установки разъема нужно освободить от оболочки примерно половину дюйма (1,25 см) проводников. Большинство обжимных инструментов имеют для этого специальное приспособление - пара лезвий и ограничитель. Нужно вставить конец кабеля до упора, и надрезать изоляцию. Именно надрезать, а не прорезать - важно не повредить жилы кабеля. В материале оболочки должно быть достаточно мела для легкого "отламывания" по получившейся линии надреза.

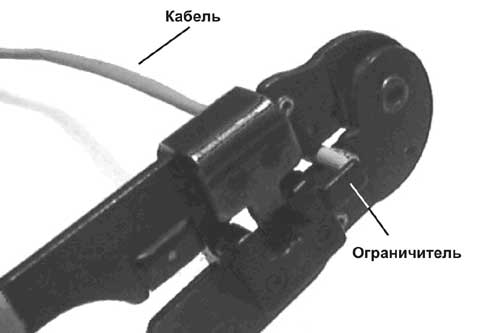

Рис. 5.2. Снятие оболочки кабеля.
3. Сортировка и выравнивание проводников. В принципе, нет никакой разницы, какая из пар кабеля будет подключена к передатчику сетевого адаптера, а какая к приемнику. Главное, что бы были подключены именно пары, а не проводники из разных пар.
Очевидно, что значительно проще делать все разъемы одинаково, а еще лучше по общему для всех разъемов в мире стандарту. Благо, что он есть - EIA/TIA-568В.
Рис. 5.3. Разъем RJ-45 и порядок обжима проводников.
Можно заметить, что пары подключаются к следующим контактам - 1-2, 3-6, 4-5, 7-8. В 10/100baseT используется только первые две пары контактов - 1-2 и 3-6, остальные являются резервными. Если используется 2-х парный кабель, то подключать пары нужно именно к этим контактам, оставляя остальные свободными.
Для сортировки проводников неизбежно придется расплетать пары. Это нужно делать на минимальную длину (по стандарту не более чем на 1,25 см), как можно меньше нарушая структуру пар, геометрические размеры и шаг повива не задействованной в разъеме части кабеля.
После того, как проводники будут ровно уложены, и выпрямлены, нужно выровнять край - немного подрезать на одну длину.

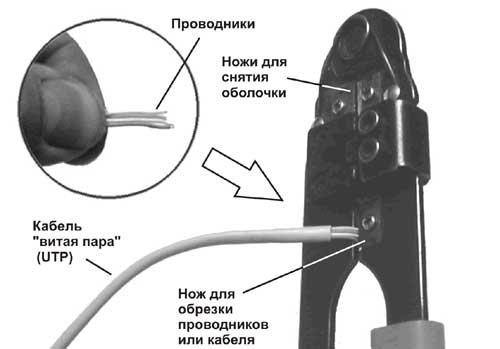

Рис. 5.4. Выравнивание проводников перед введением в разъем.
4. Вставлять проводники в разъем нужно плавно и не торопясь. Каждая жила должна попасть в свой паз внутри RJ-45, и дойти до упора. Процесс удобно контролировать через прозрачный корпус разъема (при необходимости можно использовать лупу). Если какой-либо проводник не прошел до конца, нужно вытащить кабель целиком из разъема и повторить процесс начиная с п. 3.
5. Далее нужно как можно глубже засунуть в корпус разъема край оболочки кабеля. По крайне мере, он должна заходить "за" фиксатор, что бы после обжима удерживаться последним.

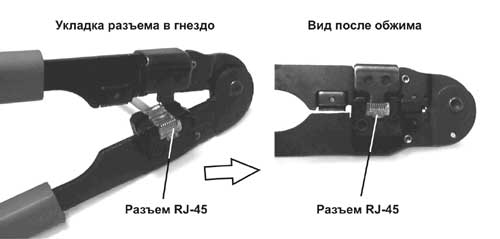

Рис. 5.5. Обжим разъема RJ-45.
6. Перед обжимом желательно еще раз убедиться, что все жилы и оболочка кабеля находятся на положенных местах. После этого можно вставить разъем в соответствующее гнездо на инструменте, и в одно движение (но плавно), произвести обжим. При этом острые кромки контактов прорежут изоляцию, и обеспечат надежный контакт. А фиксатор будет утоплен внутрь корпуса, дополнительно закрепляя кабель.

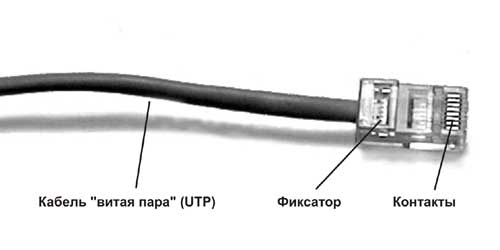

Рис. 5.6. Готовый разъем RJ-45 на кабеле.
7. Разъем готов. Перед использованием его желательно осмотреть, обращая особое внимание на состояние контактов. Все они должны выступать из корпуса на равную высоту.
Подобную последовательность действий нужно выполнить с другим концом кабеля. При этом, необходимо особо отметить, что существует две разновидности кабелей - прямые (контакты 1-2 и 3-6 первого разъема соединяются с контактами 1-2 и 3-6 второго) и перекрестные (контакты 1-2 и 3-6 первого разъема соединяются с контактами 3-6 и 1-2 второго).

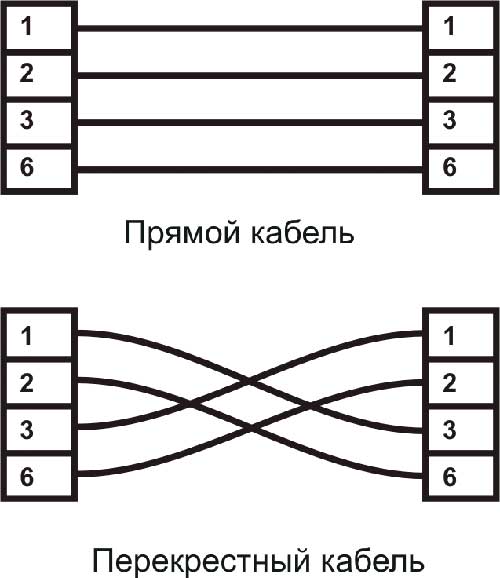

Рис. 5.7. Прямой и перекрестный кабель
Физический смысл достаточно прост - передатчик одного устройства должен быть соединен с приемником другого. Поэтому, для соединения одинаковых устройств (например, двух компьютеров) нужно использовать перекрестный кабель. В хабах, коммутаторах, и подобном оборудовании конструктивно заложена перекрестная разводка, и для их соединения с компьютером используется прямой вариант кабеля.
В то же время, например два хаба, два коммутатора, или хаб с коммутатором можно соединять двумя вариантами. Либо перекрестным кабелем в обычные порты, либо прямым кабелем в порты uplink (в некоторых моделях для изменения разводки порта используется специальный переключатель). В новом активном оборудовании эта проблема обычно решена кардинально - введена функция автовыбора, поэтому будет нормально работать любой вариант разводки пар в кабеле.
Для дополнительной защиты кабеля от механических повреждений, около разъема может быть использован защитный колпачок. Простая и дешевая мера, которой, к сожалению часто пренебрегают. Кроме этого, некоторые типы защитных колпачков защищают от обламывания (при грубом обращении) защелки разъема RJ-45.
Для установки разъема в гнездо сетевого адаптера дополнительных навыков не требуется - ошибиться совершенно не возможно. Единственное, на что стоит обратить внимание - проверить качество фиксация (разъем не должен выниматься без нажатия на соответствующий элемент).
