Соединение в сеть двух компьютеров.

Как самое большое здание может быть построено из небольших кирпичиков, так и прокладка коммуникаций любого масштаба сводится в конечном итоге к соединению между собой двух активных устройств (компьютеров, коммутаторов, повторителей, маршрутизаторов).

Для простейшей сети кроме двух компьютеров потребуются два сетевых адаптера, и соответствующим образом оконцованный кабель (коаксиальный или витая пара). Процесс установки адаптеров, как правило, весьма прост, и в дополнительном пояснении не нуждается. В крайнем случае, его можно провести по описанию, которое должно прилагаться к программному обеспечению на оборудование.

Таким образом, для соединения двух компьютеров в сеть Ethernet необходимо провести следующие операции:

  • изготовление кабеля, и его подключение к сетевым адаптерам;
  • настройка компьютеров.
Дополнительную сложность вызывает то, что первый пункт зависит от среды передачи, и должны быть рассмотрен отдельно для разных случаев (коаксиального кабеля и витой пары). Несмотря на то, что "коаксиал" уже давно не применяется в больших сетях, он остается удобным средством для соединения нескольких компьютеров с минимальными затратами. Поэтому его необходимо описать (хоть и достаточно кратко).

Подготовка к работе с витопарным кабелем (UTP)

Для работы потребуется витая пара, два разъема RJ-45, обжимное устройство. И примерно 1 минута на сам процесс. Но сначала надо определиться с выбором материалов и инструмента.

Витая пара. Так как для протоколов 10/100baseT используется только две пары, то можно использовать кабель 2-х или 4-х парный. При использовании 4-х парного варианта две пары остаются в резерве (могут быть использованы, например, в 1000baseT).

Следует различать кабель с проводником из монолитной проволоки толщиной 0,5 - 0,65 мм (solid), и многопроволочные конструкции, в которых проводники состоят из нескольких (обычно 7) тонких проволок 0,2 мм. Второй вариант имеет значительно более плохие электрические характеристики, и используется только для изготовления коммутационных шнуров, которым необходима большая гибкость.

Инструменты и материалы

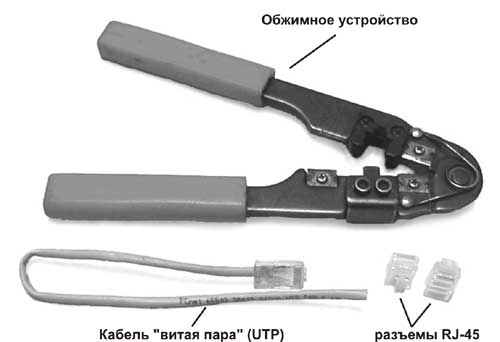

Рис. 5.1. Инструменты и материалы, необходимые для установки разъемов на витопарный кабель.

Штекерные разъемы RJ-45 (вилки). Тип разъема должен соответствовать используемому кабелю. При внешнем сходстве, конструкция врезного контакта для проводника из монолитной проволоки немного отличается от контакта, используемого в многопроволочной конструкции. Это важный момент, и ошибка в выборе рано или поздно приведет к плохому контакту со всеми вытекающими последствиями.

Второе ограничение - в сети нужно использовать разъемы соответствующей категории (3 или 5). Различие в них весьма условно, и носит скорее косметический характер. Ранее в 5 категории часто использовался специальный пластиковый вкладыш, в который укладываются проводники перед введением внутрь разъема. Его назначение - обеспечить минимальную длину расплетения пар, и тем самым улучшить электрические характеристики среды передачи.

В настоящее время преимущественно используют разъемы 3 и 5 категории одинаковой конструкции. Проводники вводятся внутрь по специальным желобкам в корпусе. Это требует несколько большей квалификации от монтажников, но в общем не представляет трудности.

Обжимной инструмент. Существует очень много разновидностей по цене от $5 до $50. Результат применения разных типов примерно одинаковый, отличие состоит скорее в долговечности и удобстве работы. В любом случае, даже инструмент начального уровня должен иметь ножи для обрезки кабеля и снятия изоляции. На практике, наиболее распространен тип HT-210 (Hanlong), который и будет использован в примерах ниже по тексту.

В самом крайнем случае можно обжать разъем подручным инструментом (отверткой). В опытных и твердых руках результат получится вполне сносным, но рекомендовать такой подход как "обычный" ни в коем случае нельзя.
