Коммутация пакетов на примере Frame Relay

Первой технологией, соединяющей глобальные и локальные сети, была Х.25, которая сегодня постепенно отмирает. Более прогрессивными стали появившиеся в 1984 году сети Frame Relay. При их использовании данные разделяются на кадры (фреймы) разной длины передающим устройством, причем каждый кадр содержит заголовок с адресом получателя. После передачи они собираются на приемном конце. Максимальная скорость передачи данных в ранних версиях составляла 2 Мбита. Позже у некоторых вендоров появились варианты, поддерживающие скорости до 44,725 Мбит/с, но широкого распространения, в связи с появлением ATM, они не успели получить.

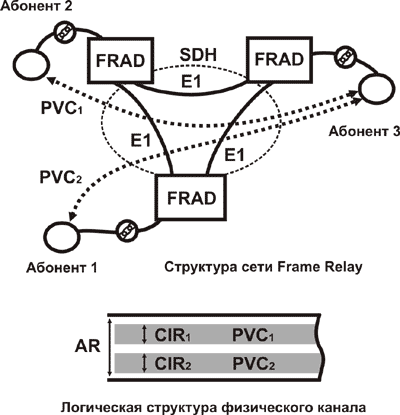

Рис. 1.3. Схема сети Frame Relay

Для каждого типа трафика может задаваться свой виртуальный канал (PVC), и соответственно может быть организована своя топология соединений. Скорость регулируется параметрами CIR (минимальная информационная скорость) и AR (скорость физического канала). Для соединения узлов Frame Relay обычно используется сеть SDH, а для организации каналов менее чем Е1 - мультиплексоры TDM. На практике скорости более 128 кбит используются редко - более быстрое оборудование для соединения на "последней миле" появилось совсем недавно и успело устареть до своего широкого внедрения.

К достоинствам технологии можно отнести высокий уровень защиты данных, что в совокупности с прозрачность FR для протоколов более высокого уровня снискало ему популярность в кругах распределенных банковских и корпоративных сетей.
