Синхронная цифровая иерархия SDH

По мере объединения сетей различных операторов связи остро встает проблема глобальной синхронизации узлов. Плюс к этому, усложнение топологии вызвало трудности при извлечении из потока составляющих каналов. Технические особенности независимой синхронизации разных узлов (наличие выравнивающих бит) делали это невозможным. То есть, чтобы извлечь из потока Е4 поток Е1, необходимо демультиплексировать Е4 на четыре Е3, затем один из Е3 на четыре Е2, и только после этого получить нужный Е1.

Такой метод существенно увеличивал сложность (особенно высокоскоростных систем), усложнял эксплуатацию и повышал стоимость. В этой ситуации удачным решением стала разработанная в 80-х годах синхронная оптическая сеть SONET, и синхронная цифровая иерархия SDH, которые часто рассматриваются как единая технология SONET/SDH.

Преобразование и передача данных в этой системе достаточно сложны, и механизм выходит далеко за рамки этой книги. Нужно отметить лишь несколько моментов. В качестве минимальной "транспортной" единицы используется контейнер, размер полезной нагрузки которого составляет 1890 байтов, а служебной части - 540 байтов.

Для безболезненного внедрения на рынок эта технология должна была быть совместимой с имеющимся оборудованием и потоками PDH. Это условие было соблюдено, и сегодня SDH составляют основу подавляющего большинства транспортных сетей во всем мире.

Упрощенно, их можно рассматривать как некоторое количество каналов Т1/Е1, объединенных (мультиплексированных) в один Sonet/SDH канал. При этом какая либо связь между потоками, или их изменение, не предусматривается (если не считать появившихся позже и сравнительно малораспространенных кросс-коннекторов).

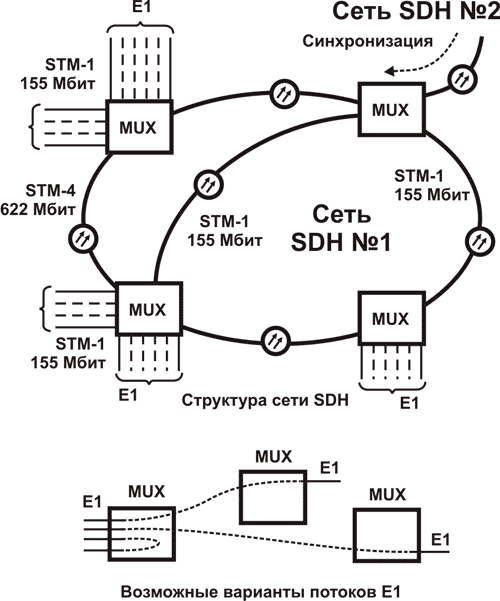

Рис. 1.2. Структура транспортной сети Sonet/SDH и схема возможных вариантов прохождения потоков Е1.

Можно видеть, что такая схема создавалась строго под нужды телефонии. Действительно, мультиплексоры (MUX) обычно устанавливаются на АТС, где потоки Е1 (собранные с других мультиплексоров) переводятся в медные аналоговые линии. Оптимизация пропускной способности сети (иначе говоря, межстанционных соединений) достигается подбором соотношения количества абонентских линий и используемых потоков. Способ не слишком экономичный, зато простой и понятный.

Так как скорости в сети используются вполне приличные (уровень STM-1 - 155 Мегабит, STM-4 - 622 Мегабита, STM-16 - 2,4 Гигабита), то даже использование низкоскоростных кодеков и подавления пауз не получило особого распространения.

Но для передачи данных статическая структура точка-точка, мягко говоря, не слишком удобна. Плюс принципиально не решенный вопрос последней мили: Наверно поэтому SDH очень редко используется для передачи данных напрямую. Это стало задачей протоколов, использующих SDH в качестве магистрального транспорта.
