Архитектура средств безопасности

Как известно (см., например, [25]), практически все механизмы сетевой безопасности могут быть реализованы на третьем уровне эталонной модели ISO/OSI. Более того, IP-уровень можно считать оптимальным для размещения защитных средств, поскольку при этом достигается удачный компромисс между защищенностью, эффективностью функционирования и прозрачностью для приложений. Стандартизованными механизмами IP-безопасности могут (и должны) пользоваться протоколы более высоких уровней и, в частности, управляющие протоколы, протоколы конфигурирования и маршрутизации.

Средства безопасности для IP описываются семейством спецификаций IPsec, разработанных рабочей группой IP Security. (Эти спецификации применимы как к IPv4, так и к IPv6. Для IPv4 поддержка IPsec является желательной, а для IPv6 — обязательной. В дальнейшем, если не оговорено противное, будет рассматриваться вариант IPsec для IPv6.) Протоколы IPsec обеспечивают управление доступом, целостность вне соединения, аутентификацию источника данных, защиту от воспроизведения, конфиденциальность и частичную защиту от анализа трафика.

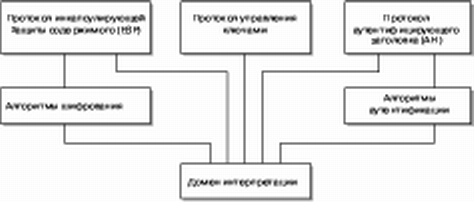

Архитектура средств безопасности для IP специфицирована в документе [26]. Ее основные составляющие представлены на Рис. 20. Это прежде всего протоколы обеспечения аутентичности (протокол аутентифицирующего заголовка — Authentication Header, AH) и конфиденциальности (протокол инкапсулирующей защиты содержимого — Encapsulating Security Payload, ESP), а также механизмы управления криптографическими ключами. На более низком архитектурном уровне располагаются конкретные алгоритмы шифрования, контроля целостности и аутентичности. Наконец, роль фундамента выполняет так называемый домен интерпретации (Domain of Interpretation, DOI), являющийся по сути базой данных, хранящей сведения об алгоритмах, их параметрах, протокольных идентификаторах и т.п.

Деление на уровни важно для всех аспектов информационных технологий. Там же, где участвует еще и криптография, важность возрастает вдвойне, поскольку приходится считаться не только с чисто техническими факторами, но и с особенностями законодательства различных стран, то есть с ограничениями на экспорт и/или импорт криптосредств (см., например, [27]).

Протоколы обеспечения аутентичности и конфиденциальности в IPsec не зависят от конкретных криптографических алгоритмов. (Более того, само деление на аутентичность и конфиденциальность предоставляет и разработчикам, и пользователям дополнительную степень свободы в ситуации, когда к криптографическим относят только шифровальные средства.) В принципе, в каждой стране могут применяться свои алгоритмы, соответствующие национальным стандартам, но для этого как минимум нужно позаботиться об их регистрации в домене интерпретации.

Алгоритмическая независимость протоколов, к сожалению, имеет и оборотную сторону, состоящую в необходимости предварительного согласования набора применяемых алгоритмов и их параметров, поддерживаемых общающимися сторонами. Иными словами, стороны должны выработать общий контекст безопасности (Security Association, SA) и затем использовать элементы этого контекста, такие как алгоритмы и их ключи. За формирование контекстов безопасности в IPsec отвечает особое семейство протоколов, которое мы рассмотрим в Разд. Контексты безопасности и управление ключами.

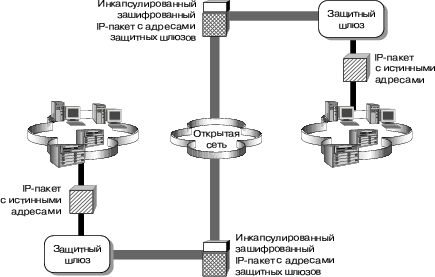

Протоколы обеспечения аутентичности и конфиденциальности могут использоваться в двух режимах: транспортном и туннельном. В первом случае защищается только содержимое пакетов и, быть может, некоторые поля заголовков. Как правило, транспортный режим используется хостами. В туннельном режиме защищается весь пакет — он инкапсулируется в другой IP-пакет. Туннельный режим обычно реализуют на специально выделенных защитных шлюзах (в роли которых могут выступать маршрутизаторы или межсетевые экраны). Схема функционирования в туннельном режиме представлена на Рис. 21. В последующих разделах мы детально рассмотрим основные элементы IPsec.
