Работа с П-296.
На первый взгляд, нет особого смысла отдельно описывать работу с каждым видом кабеля. Однако, для П-296 необходимо сделать исключение по причине его замечательных потребительских качеств. Что привело к его широчайшему распространению в домашних сетях России и ближнего зарубежья.
Вообще говоря, подобрать кабель для внешних прокладок было не так просто. Коаксиальный кабель подвержен большим наводкам в грозы, и уже несколько лет не используется в крупных и средних сетях. Обычная витая пара разрушается на открытом воздух под действием холода и ультрафиолета за 2-3 года. Кроме того желательно иметь кабель прочный, дальнобойный, и самонесущий (т.е. способный висеть на небольших пролетах без троса).
Таким стал военный кабель П-296.

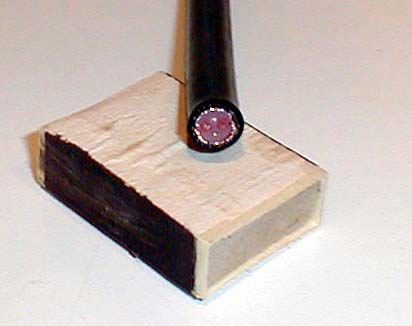

Рис. 1.54. Вид П-296 "с торца".
Видны 4 жилы, свитые вместе, их плотная оболочка, экран, броня, и внешняя изоляция. Можно смело сказать, что этот кабель позволил так широко развиться сетям Екатеринбурга, а затем и многих других городов. И если в Москве уже с 2002 года идет активный переход магистралей на оптоволокно, то менее богатых городах П-296 будет использоваться еще очень долго.
Прочность данного кабеля позволяет (порой к сожалению) относиться небрежно к прокладкам. Линия нормально работает если кабель лежит в лужах, и по нему ходят люди, ездят машины. Или при крепеже пролетов к трубостойке обычными узлами.
Хотя П-296 достаточно тяжел (более килограмма каждые 10 метров), его можно провешивать без троса на расстояния до 100 метров. На практике даже больше - известны провесы длиной 240 метров, но это уже экстремальный и неправильный подход.

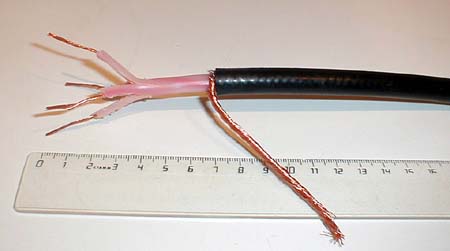

Рис. 1.55. Разделанный П-296.
Второе (порой решающее) преимущество П-296 - дальнобойность. По правилам, более 100 метров витой пары работать не должно. Понятно, что расстояние можно увеличить, снижая активное сопротивление при сохранении или незначительном ухудшении остальных параметров среды передачи. Поэтому для П-296 практическим пределом является 500 метров на 10base-T и 180-250 метров на 100base-TX на обычном недорогом активном оборудовании.
Вот краткие технические параметры:
- Кабель относится к группе "Кабели для местной и зоновой связи". Рассчитан на передачу ВЧ-сигнала для магистральных телефонных линий с использованием аппаратуры ИКМ-60 (т.е. уплотнитель на 60 каналов телефонной частоты).
- Активное сопротивление петли в 500 метров - 32 Ома.
- Диаметр жилы 0,9 - 1,2 мм.
- Волновое сопротивление нормировано и составляет 100 Ом.
- Выдерживает электрическое напряжение до 600 Вольт (удобно для фантомного питания).
- Выдерживает разрывную нагрузку до 150-180 кг.
Вторая известная разновидность - семейство КСПП. Такой кабель имеет однопроволочные жилы, и, как правило, лишен стальной брони. Это повышает дальнобойность, но из-за отсутствия гибкости делает неудобной работу по прокладке воздушек. Зато есть модификации с гидрофобным заполнением, что незаменимо при прокладке в подземных коммуникациях.
Еще одним большим достоинством П-296 является его устойчивость к охотникам за ломом цветного металла. Бомжи и т.п. несознательные граждане срезают кабеля не для продажи - это тяжело и рискованно, да и в хозяйстве (за его отсутствием) кабель не нужен. Зато один килограмм меди стоит примерно $1 на пункте приема цветмета. Поэтому воровской алгоритм следующий: кабель срезается, кладется в костер, оставшийся грязный кусок красноватой проволоки идет к скупщикам, легальным или не очень.

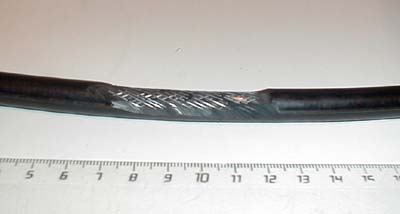

Рис. 1.56. Броня П-296.
И тут проблема - сжигаем П296 и получаем... Медную проволоку, спутанную со стальной. Такой винегрет на цветмет не примут. Охотники на кабелем иногда (увы не всегда и не сразу) думают, и возиться за бесплатно не любят.
Однако, при всех достоинствах, у П-296 имеется один большой недостаток - его невозможно обжимать в стандартных вилках RJ45 и на стандартных кроссах. А из-за толщины практически нельзя прокладывать в шахтах слаботочной проводки. Поэтому при работе с этим кабелем приходится делать переход на стандартную витую пару.
Перед началом сращивания кабелей необходимо определить, какие проводники используются для соединения:

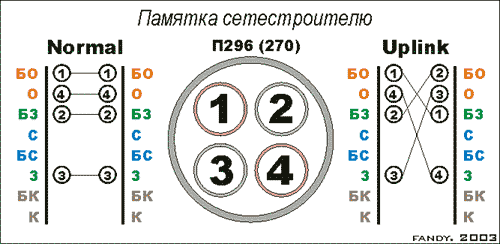

Рис. 1.57. Соединение П-296 и витой пары.
Т.е. в П-296 используются две пары, проводники которых расположены по диагонали, напротив друг-друга. В остальном все просто - пара соединяется с парой в прямом порядке, или крест-накрест, для создания UpLink.
Для применения всех типов соединений (кроме штатной муфты, которая хороша только в поле) П-296 необходимо разделать, т.е. выделить отдельные проводники.
Как говорилось выше, П-296 имеет хорошую изоляцию и прочную стальную оплетку. Более того, центральный блок представляет собой четыре многопроволочных проводника, свитых вокруг условного общего центра. Каждый провод имеет свою изоляцию, а вместе они объединены в один монолит дополнительной полиэтиленовой заливкой. Так как полиэтилен индивидуальной и общей изоляции близки по свойствам, при изготовлении и хранении происходит их прочное соединение (сплавление). Соответственно, задача разделения проводников становится достаточно не простой.
Такие эксплуатационные достоинства превращаются в большую проблему для монтажников. Освободить жилы совсем не просто. Процесс даже у специалиста может занимать до получаса на каждое соединение.
Но много говорить не надо - проще показать разделку с применением простейшего инструмента - ножа с выдвигающимся лезвием (производство Китай) и бокорезов (Россия, но желательно использовать что-то получше).
Пошаговое руководство выглядит следующим образом:

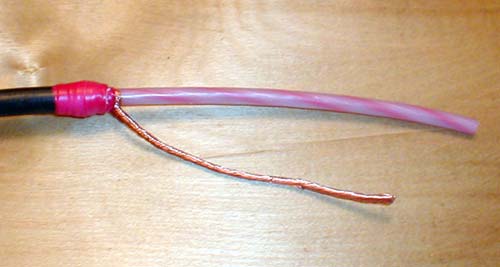

Рис. 1.58. П-296 после снятия изоляции и брони.

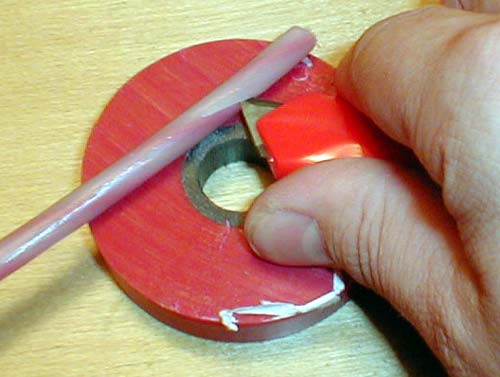

Рис. 1.59. Надрез центрального блока П-296.
Длина надреза может быть небольшой - достаточно получить "хвостики" для захвата плоскогубцами
(т.е. 10-20 мм). Надрез нужно делать с двух противоположных сторон - тогда разделить центральный блок можно
будет без особого труда.

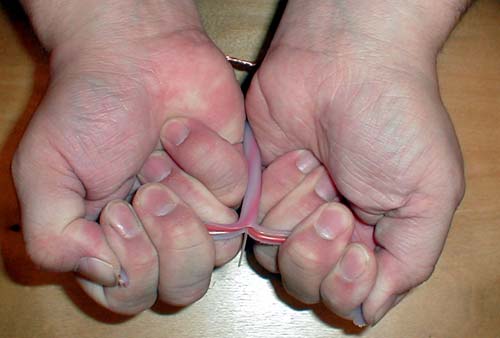

Рис. 1.60. "Разрывание" центрального блока вдоль сделанного надреза.
Впрочем, можно все сделать просто руками...
Рис. 1.61. Разделка П-296 закончена.
После разделки П-296 можно делать соединение - для которого применяют следующие способы:
- Присоединение витопарного кабеля скруткой (спайкой).
- Разделка кабеля П-296 в розетке (в кроссе).
- Соединение П-296 с витой парой при помощи Scotchlok (или подобных устройств).
Наиболее дешевым и качественным (как ни странно) является соединение при помощи обычной скрутки. К сожалению, оно не слишком симпатично на вид, поэтому часто его не применяют из-за имиджевых соображений. Второй минус данного способа - большая трудоемкость создания качественного контакта.
Не обходится и без небольших тонкостей. Если линия предназначена для работы с 100baseT, и на большой дистанции, рекомендуется стыковать витую пару с П-296 так, что бы направление повива обоих кабелей не менялось в месте соединения. Ну а про желательность минимального расплетения пар говорить, полагаю, излишне...
Тем не менее, способ очень распространен - его результат можно видеть на следующей иллюстрации:
Рис. 1.62. Скрутка П-296.
Соединенные проводники желательно спаять. Хотя это не улучшит свойства соединения в части дальнобойности линии (и прочие волновые параметры), но долговечность пайки заметно увеличится, и это важнее всего остального. Для мест, удаленных от источников электричества, можно применить газовый паяльник, или просто расплавить прямо на скрутке тонкую проволоку припоя зажигалкой.
Затем остается заизолировать проводники каждый в отдельности, и потом все вместе. При необходимости провести гидроизолирующие мероприятия (наиболее часто в их качестве применяется гудрон и термоусадочный кембрик). Но на несколько лет достаточно и обычной изоленты, если ее наматывать аккуратно, плотными слоями.
Окончательный вид соединения может быть таким:

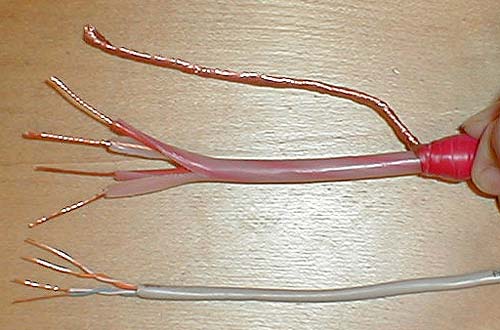

Рис. 1.63. Окончательный вид скрутки П-296.
Витая пара укладывается "петлей", и все вместе плотно заматывается изолентой. Это дает "сносный" внешний вид, защиту от кратковременного воздействия воды, пыли, и прочих агрессивных сред (включая посторонних людей).
Следующей по распространенности является разделка кабеля П-296 в розетке.
Похожим способом можно сделать соединение на специальном кроссе, или, например, грозозащите. Технический процесс не нуждается в пояснениях, полагаю, все понятно из фотографии.

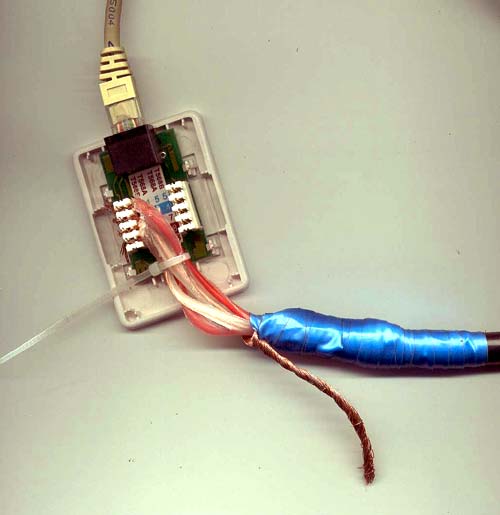

Рис. 1.64. Разделка кабеля П-296 в розетке.
Остается только добавить, что при разделке на розетке или кроссе желательно соблюдать обычные правила - минимальное расплетение пар, максимально жесткое крепление тяжелого и недостаточно гибкого П-296 (классический дефект такого соединения - механическое разрушение места крепления).
И последний способ - соединение П-296 с витой парой при помощи Scotchlok (или подобных устройств).
Начать надо с того, что оперативное сращивание проводов (фактически исключенное в компьютерных СКС) широко применяется в телефонии. Для этого отрасли давно существует широкий ассортимент приспособлений. Например - "плюшки" Scotchlok от компании "3М" - которые представляют собой заполненный водоотталкивающим гелем корпус с кнопкой, при нажимании которой несколько контактов опускаются на проводники, и этим замыкают их.
Например Scotchlok типа U1R позволяют соединять жилы различного диаметра (от 0,5 до 1,2 мм), имеют двойной контактный элемент и корпус из прочного пластика. Расчетный срок службы полученного соединения - 40 лет.
Рис. 1.65. Зажим Scotchlok.
Для соединения достаточно ввести с отверстия Scotchlok проводник витой пары (изоляцию снимать не надо), и зачищенную жилу П-296 (иначе она не проходит в отверстие). Затем просто сжать "плюшку" в плоскогубцах.
Соединение защищено от влаги (хотя струя воды все же постепенно размывает гель), механически прочно (мне не удалось выдернуть проводник из Scotchlok без его разрушения).

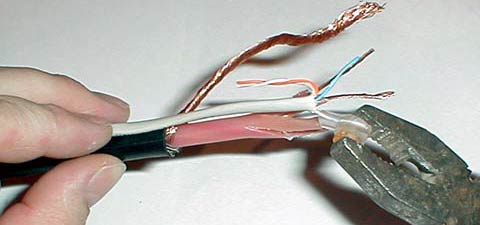

Рис. 1.66. Соединение П-296 с витой парой при помощи Scotchlok.

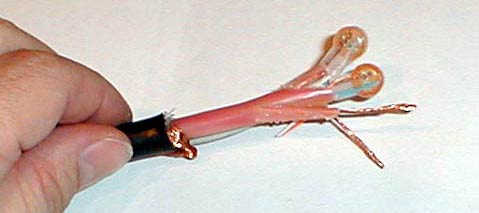

Полученный результат хорошо виден с обратной стороны "плюшки" через прозрачный гель. Можно уверенно рассмотреть цвета пар, и надежность их крепления в двойном зажиме.
В принципе, если подходить аккуратно и строго, можно шутя уложиться в норму расплетения для Cat 5 (1,2 см). Потери будут не намного больше, чем при скрутке или разделке в розетке. Если не слишком заботиться о эстетике, то можно закрыть место соединения изолентой.
Завершая раздел, необходимо отметить, что описанные методы применимы не только к П-296. Ведь в Ethernet-провайдинге часто используются нестандартные кабеля - КСПП, телефонные многопарники, и много другое...
