Назначение
виртуальных сетей
Кроме своего основного назначения - повышения пропускной
способности связей в сети - коммутатор позволяет локализовывать потоки
информации в сети, а также контролировать эти потоки и управлять ими, используя
пользовательские фильтры. Однако, пользовательский фильтр может запретить
передачи кадров только по конкретным адресам, а широковещательный трафик он
передает всем сегментам сети. Так требует алгоритм работы моста, который
реализован в коммутаторе, поэтому сети, созданные на основе мостов и
коммутаторов иногда называют плоскими - из-за отсутствия барьеров на пути
широковещательного трафика.
Технология виртуальных сетей (Virtual LAN, VLAN) позволяет
преодолеть указанное ограничение. Виртуальной сетью называется группа узлов
сети, трафик которой, в том числе и широковещательный, на канальном уровне
полностью изолирован от других узлов сети. Это означает, что передача кадров
между разными виртуальными сегментами на основании адреса канального уровня
невозможна, независимо от типа адреса - уникального, группового или
широковещательного. В то же время внутри виртуальной сети кадры передаются по
технологии коммутации, то есть только на тот порт, который связан с адресом
назначения кадра.
Говорят, что виртуальная сеть образует домен широковещательного
трафика (broadcast domain), по аналогии с доменом коллизий, который образуется
повторителями сетей Ethernet.
Назначение технологии виртуальных сетей состоит в облегчении
процесса создания независимых сетей, которые затем должны связываться с помощью
протоколов сетевого уровня. Для решения этой задачи до появления технологии
виртуальных сетей использовались отдельные повторители, каждый из которых
образовывал независимую сеть. Затем эти сети связывались маршрутизаторами в
единую интерсеть (рис. 73).

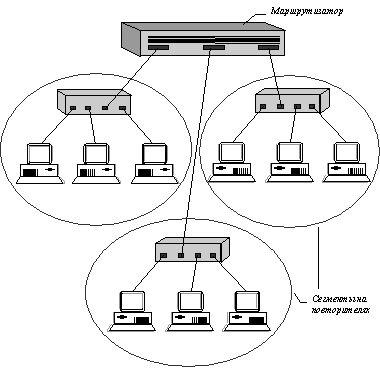

Рис. 73. Интерсеть, состоящая из сетей,
построенных на основе повторителей
При изменении состава сегментов (переход пользователя в другую
сеть, дробление крупных сегментов) при таком подходе приходится производить
физическую перекоммутацию разъемов на передних панелях повторителей или в
кроссовых панелях, что не очень удобно в больших сетях - много физической
работы, к тому же высока вероятность ошибки.
Поэтому для устранения необходимости физической перекоммутации
узлов стали применять многосегментные повторители (рис. 74). В наиболее
совершенных моделях таких повторителей приписывание отдельного порта к любому
из внутренних сегментов производится программным путем, обычно с помощью
удобного графического интерфейса. Примерами таких повторителей могут служить
концентратор Distributed 5000 компании Bay Networks и концентратор PortSwitch
компании 3Com. Программное приписывание порта сегменту часто называют
статической или конфигурационной коммутацией.
Рис. 74. Многосегментный повторитель с
конфигурационной коммутацией
Однако, решение задачи изменения состава сегментов с помощью
повторителей накладывает некоторые ограничения на структуру сети - количество
сегментов такого повторителя обычно невелико, поэтому выделить каждому узлу
свой сегмент, как это можно сделать с помощью коммутатора, нереально. Поэтому
сети, построенные на основе повторителей с конфигурационной коммутацией,
по-прежнему основаны на разделении среды передачи данных между большим
количеством узлов, и, следовательно, обладают гораздо меньшей
производительностью по сравнению с сетями, построенными на основе коммутаторов.
При использовании технологии виртуальных сетей в коммутаторах
одновременно решаются две задачи:
·
повышение
производительности в каждой из виртуальных сетей, так как коммутатор передает
кадры в такой сети только узлу назначения;
·
изоляция
сетей друг от друга для управления правами доступа пользователей и создания
защитных барьеров на пути широковещательных штормов.
Для связи виртуальных сетей в интерсеть требуется привлечение
сетевого уровня. Он может быть реализован в отдельном маршрутизаторе, а может
работать и в составе программного обеспечения коммутатора.
