Управление концентратором по
протоколу SNMP
Как видно из описания дополнительных функций, многие из них
требуют конфигурирования концентратора. Это конфигурирование может производиться
локально, через интерфейс RS-232C, который имеется у любого концентратора,
имеющего блок управления. Кроме конфигурирования в большой сети очень полезна
функция наблюдения за состоянием концентратора: работоспособен ли он, в каком
состоянии находятся его порты.
При большом количестве концентраторов и других
коммуникационных устройств в сети постоянное наблюдение за состоянием
многочисленных портов и изменением их параметров становится очень
обременительным занятием, если оно должно выполняться с помощью локального
подключения терминала. Поэтому большинство концентраторов, поддерживающих
интеллектуальные дополнительные функции, могут управляться централизованно по
сети с помощью популярного протокола управления SNMP (Simple Network Management
Protocol) из стека TCP/IP.

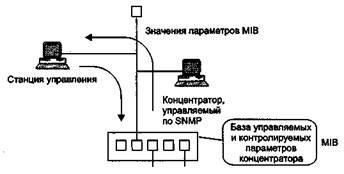

Упрощенная структура системы управления изображена на рис.
4.11.
Рис. 4.11. Структура системы
управления на основе протокола SNMP
В блок управления концентратором встраивается так называемый
SNMP-агент. Этот агент собирает информацию о состоянии контролируемого
устройства и хранит ее в так называемой базе данных управляющей информации —
Management Information Base, MIB. Эта база данных имеет стандартную структуру,
что позволяет одному из компьютеров сети, выполняющему роль центральной станции
управления, запрашивать у агента значения стандартных переменных базы MIB. В
базе MIB хранятся не только данные о состоянии устройства, но и управляющая
информация, воздействующая на это устройство. Например, в MIB есть переменная,
управляющая состоянием порта, имеющая значения «включить» и «выключить». Если
станция управления меняет значение управляющей переменной, то агент должен
выполнить это указание и воздействовать на устройство соответствующим образом,
например выключить порт или изменить связь порта с внутренними шинами
концентратора.
Взаимодействие между станцией управления (по-другому —
менеджером системы управления) и встроенными в коммуникационные устройства
агентами происходит по протоколу SNMP. Концентратор, который управляется по
протоколу SNMP, должен поддерживать основные протоколы стека TCP/IP и иметь IP-
и МАС-адреса. Точнее, эти адреса относятся к агенту концентратора. Поэтому
администратор, который хочет воспользоваться преимуществами централизованного
управления концентраторами по сети, должен знать стек протоколов TCP/IP и
сконфигурировать IP-адреса их агентов.
