Соединения типа
A-M и B-M соответствуют случаю, так называемого, Dual Homing подключения,
когда устройство с возможностью двойного подключения, то есть с портами A и B,
использует их для двух подключений к первичному кольцу через порты M другого
устройства.
Такое подключение
показано на рисунке 2.7.
На нем два
концентратора, DAC4 и DAC5, подключены к концентраторам DAC1, DAC2 и DAC3 по
схеме Dual Homing.
Концентраторы
DAC1, DAC2 и DAC3 подключены обычным способом к обеим кольцам, образуя корневую
магистраль сети FDDI. Обычно такие концентраторы называют в англоязычной
литературе rooted concentrators.
Концентраторы
DAC4 и DAC5 подключены по древовидной схеме. Ее можно было бы образовать и с
помощью концентраторов SAC4 и SAC5, которые бы в этом случае подключались бы к
М-порту корневых концентраторов с помощью порта S.
Подключение
DAC-концентраторов по древовидной схеме, но с использованием Dual Homing,
позволяет повысить отказоустойчивость сети, и сохранить преимущества
древовидной многоуровневой структуры.

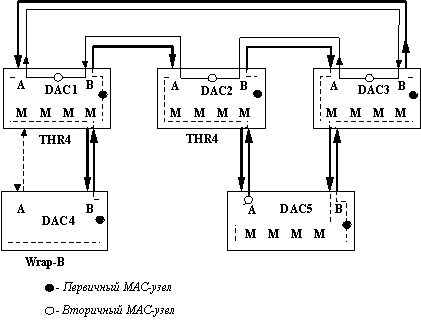

Рис. 2.7. Соединение Dual Homing
Концентратор DAC4
подключен по классической схеме Dual Homing. Эта схема рассчитана на наличие у
такого концентратора только одного MAC-узла. При подключении портов A и B
концентратора DAC4 к портам М концентратора DAC1 между этими портами устанавливается
физическое соединение, которое постоянно контролируется физическим уровнем PHY.
Однако, в активное состояние по отношению к потоку кадров по сети переводится
только порт B, а порт A остается в резервном логическом состоянии.
Предпочтение, отдаваемое по умолчанию порту В, определено в стандарте FDDI.
При некорректной
работе физического соединения по порту B концентратор DAC4 переводит его в
резервное состояние, а активным становится порт А. После этого порт В постоянно
проверяет физическое состояние его линии связи, и, если оно восстановилось, то
он снова становится активным.
Концентратор DAC5
также включен в есть по схеме Dual Homing, но с более полными функциональными
возможностями по контролю соединения резервного порта А. Концентратор DAC5 имеет
два узла MAC, поэтому не только порт В работает в активном режиме в первичном
кольце, передавая кадры первичному MAC-узлу от порта М концентратора DAC3, но и
порт А также находится в активном состоянии, принимая кадры от того же
первичного кольца, но от порта М концентратора DAC2. Это позволяет вторичному
MAC-узлу постоянно отслеживать логическое состояние резервной связи.
Необходимо
заметить, что устройства, поддерживающие режим Dual Homing, могут быть
реализованы несколькими различными способами, поэтому может наблюдаться
несовместимость этих режимов у различных производителей.
