Стандарт 10Base-2
использует в качестве передающей среды коаксиальный кабель с диаметром
центрального медного провода 0,89 мм и внешним диаметром около 5 мм
("тонкий" Ethernet, волновое сопротивление кабеля 50 Ом).
Максимальная длина сегмента без повторителей составляет 185 м, сегмент должен
иметь на концах согласующие терминаторы 50 Ом.
Станции
подключаются к кабелю с помощью T-коннектора, который представляет из себя
тройник, один отвод которого соединяется с сетевым адаптером, а два других - с
двумя концами разрыва кабеля. Максимальное количество станций, подключаемых к
одному сегменту, 30. Минимальное расстояние между станциями - 1 м.
Этот стандарт
очень близок к стандарту 10Base-5. Но трансиверы в нем объединены с сетевыми
адаптерами за счет того, что более гибкий тонкий коаксиальный кабель может быть
подведен непосредственно к выходному разъему платы сетевого адаптера,
установленной в шасси компьютера. Кабель в данном случае "висит" на
сетевом адаптере, что затрудняет физическое перемещение компьютеров.

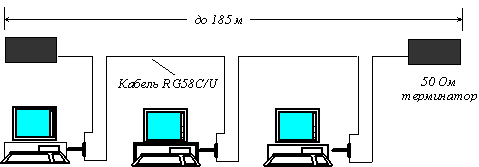

Топология
сегмента сети стандарта 10Base-2 показана на рисунке 8.
Рис. 8. Сеть стандарта 10Base-2
Реализация этого
стандарта на практике приводит к наиболее простому решению для кабельной сети,
так как для соединения компьютеров требуются только сетевые адаптеры и
Т-коннекторы. Однако этот вид кабельных соединений наиболее сильно подвержен
авариям и сбоям: кабель восприимчив к помехам, в моноканале имеется большое
количество механических соединений (каждый T-коннектор дает три механических
соединения, два из которых имеют жизненно важное значение для всей сети),
пользователи имеют доступ к разъемам и могут нарушить целостность моноканала.
Кроме того, эстетика и эргономичность этого решения оставляют желать лучшего,
так как от каждой станции через T-коннектор отходят два довольно заметных провода,
которые под столом часто образуют моток кабеля - запас, необходимый на случай
даже небольшого перемещения рабочего места.
Общим недостатком
стандартов 10Base-5 и 10Base-2 является отсутствие оперативной информации о
состоянии моноканала. Повреждение кабеля обнаруживается сразу же (сеть престает
работать), но для поиска отказавшего отрезка кабеля необходим специальный
прибор - кабельный тестер.
