Стандарт 10Base-5
Стандарт
10Base-5 соответствует экспериментальной сети Ethernet фирмы Xerox и может
считаться классическим Ethernet'ом. Он использует в качестве среды передачи
данных коаксиальный кабель с диаметром центрального медного провода 2,17 мм и
внешним диаметром около 10 мм ("толстый" Ethernet).
Кабель
используется как моноканал для всех станций. Сегмент кабеля имеет максимальную
длину 500 м (без повторителей) и должен иметь на концах согласующие терминаторы
сопротивлением 50 Ом, поглощающие распространяющиеся по кабелю сигналы и
препятствующие возникновению отраженных сигналов.
Различные
компоненты сети, выполненной на толстом коаксиале, показаны на рисунке 5.
Станция должна
подключаться к кабелю при помощи приемопередатчика - трансивера. Трансивер
устанавливается непосредственно на кабеле и питается от сетевого адаптера
компьютера (рис. 6). Трансивер может подсоединяться к кабелю как методом
прокалывания, обеспечивающим непосредственный физический контакт, так и
бесконтактным методом.
Трансивер
соединяется с сетевым адаптером интерфейсным кабелем AUI (Attachment Unit
Interface) длиной до 50 м, состоящим из 4 витых пар (адаптер должен иметь
разъем AUI). Допускается подключение к одному сегменту не более 100
трансиверов, причем расстояние между подключениями трансиверов не должно быть
меньше 2.5 м.

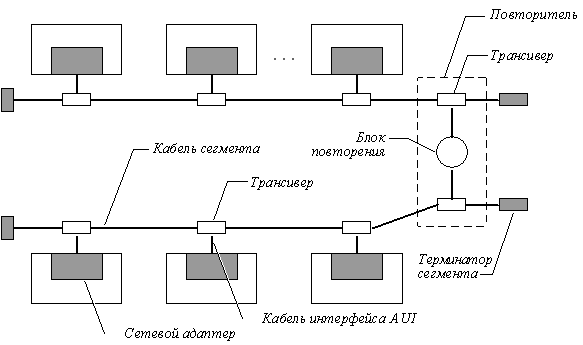

Рис. 5. Компоненты физического уровня сети стандарта
10 Base-5, состоящей из двух сегментов

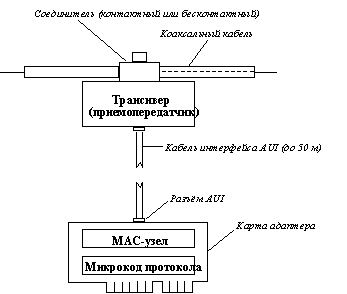

Рис. 6. Структурная схема сетевого адаптера стандарта
10Base-5 ("толстый" Ethernet )
Трансивер - это
часть сетевого адаптера, которая выполняет следующие функции:
· прием и передача данных с кабеля на
кабель,
· определение коллизий на кабеле,
· электрическая развязка между кабелем и
остальной частью адаптера,
· защита кабеля от некорректной работы
адаптера.
Последнюю
функцию часто называют контролем болтливости (jabber control). При
возникновении неисправностей в адаптере может возникнуть ситуация, когда на
кабель будет непрерывно выдаваться последовательность случайных сигналов. Так
как кабель - это общая среда для всех станций, то работа сети будет
заблокирована одним неисправным адаптером. Чтобы этого не случилось, на выходе
передатчика ставится схема, которая проверяет количество битов, переданных в
пакете. Если максимальная длина пакета превышается, то эта схема просто
отсоединяет выход передатчика от кабеля.
Упрощенная
структурная схема трансивера показана на рисунке 7. Детектор коллизий
определяет наличие коллизии в коаксиальном кабеле по повышенному уровню
постоянной составляющей сигналов. Если постоянная составляющая превышает
определенный порог, то значит на кабель работает более чем один передатчик.
К достоинствам
стандарта 10Base-5 относятся:
· хорошая защищенность кабеля от внешних
воздействий,
· сравнительно большое расстояние между
узлами,
· возможность простого перемещения рабочей
станции в пределах длины кабеля AUI.

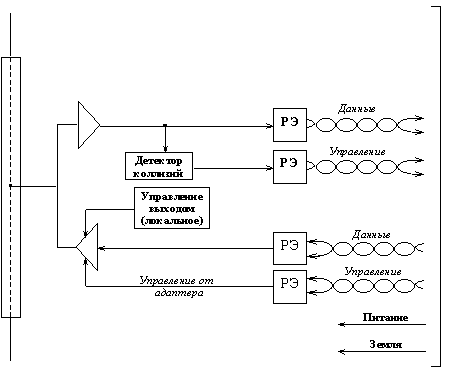

Рис. 7. Структурная схема трансивера
К недостаткам
следует отнести:
· высокую стоимость кабеля,
· сложность его прокладки из-за большой
жесткости,
· наличие специального инструмента для
заделки кабеля,
· при повреждении кабеля или плохом
соединении происходит останов работы всей сети,
· необходимо заранее предусмотреть подводку
кабеля ко всем возможным местам установки компьютеров.
