Физический уровень PHY ответственен за прием
данных в параллельной форме от MAC-подуровня, трансляцию их в один (TX или FX)
или три последовательных потока бит с возможностью побитной синхронизации и
передачу их через разъем на кабель. Аналогично, на приемном узле уровень PHY
должен принимать сигналы по кабелю, определять моменты синхронизации бит,
извлекать биты из физических сигналов, преобразовывать их в параллельную форму
и передавать подуровню MAC.
Структура физического уровня 100Base-FX

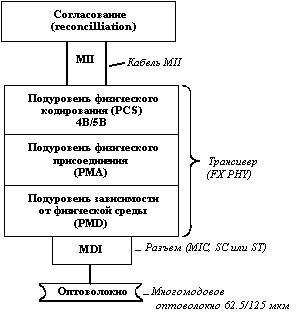

представлена на рисунке 1.8.
Рис.
1.8. Физический уровень PHY FX
Эта спецификация определяет работу протокола
Fast Ethernet по многомодовому оптоволокну в полудуплексном и полнодуплексном
режимах на основе хорошо проверенной схемы кодирования и передачи оптических
сигналов, использующейся уже на протяжении ряда лет в стандарте FDDI. Как и в
стандарте FDDI, каждый узел соединяется с сетью двумя оптическими волокнами,
идущими от приемника (Rx) и от передатчика (Tx).
Между спецификациями PHY FX и PHY TX есть
много общего, поэтому общие для двух спецификаций свойства будут даваться под
обобщенным названием PHY FX/TX.
