Существует два варианта реализации интерфеса
MII: внутренний и внешний.
При внутреннем варианте микросхема,
реализующая подуровни MAC и согласования, с помощью интерфеса MII соединяется с
микросхемой трансивера внутри одного и того же конструктива, например, платы
сетевого адаптера или модуля маршрутизатора (рисунок 1.5). Микросхема
трансивера реализует все функции устройства PHY.

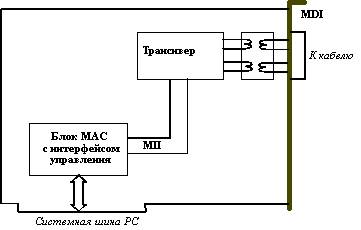

Рис.
1.5. Сетевой адаптер с внутренним интерфейсом MII
Внешний вариант соответствует случаю, когда
трансивер вынесен в отдельное устройство и соединен кабелем MII через разъем
MII с микросхемой MAC-подуровня (рисунок 1.6). Разъем MII в отличие от разъема
AUI имеет 40 контактов, максимальная длина кабеля MII составляет 1 метр.
Сигналы, передаваемые по интерфейсу MII, имеют амплитуду 5 В.
Рис.
1.6. Использование внешнего трансивера с интерфейсом MII
Интерфейс MII может использоваться не только
для связи PHY с MAC, но и для соединения устройств PHY с микросхемой повторения
сигналов в многопортовом повторителе-концентраторе (рисунок 1.7).
Рис.
1.7. Повторитель со встроенными устройствами PHY
