Распределение функций сети и терминалов

Рассмотрим распределение функций интерфейсов между терминалами и сетью.

Устройства DTE управляют как передачей данных, так и процессом подключения каналов связи к объектам пользователя и отсоединения подключенных каналов. Разъединение каналов осуществляется путем генерирования терминалами управ-

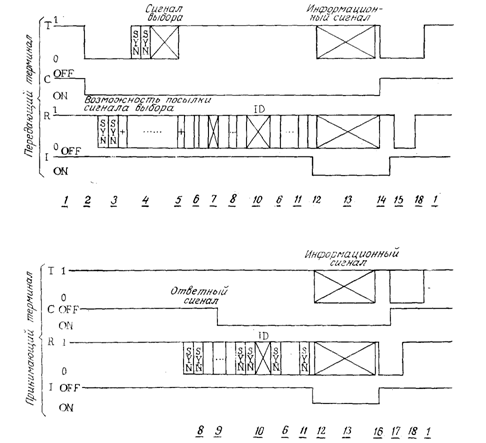

Рис. 2.5. Временные последовательности сигналов (синхронные терминалы, Х.21).

1—готов; 2—посылаемый вызов: 3—возможность посылки сигнала выбора; 4—сигнал выбора; 5 — наличие аппаратуры DTE; б—наличие устройства DCE; 7—сигнал прохождения вызова; 8 — принимаемый вызов; 9 — ответный сигнал; 10 — сигнал идентификатора ID вызова; 11—окончание соединения; 12 — возможность передачи; 13— передача информационного сигнала; 14 — требование возврата в исходное состояние;

15 — подтверждение требования возврата п исходное состояние; 16 — индикация отключения; 17 — отключение; 18 — готовность устройства DCE.

ляющих сигналов и наблюдением за сигналами, поступающими с устройств коммутации.

Устройства DCE реализуют основные функции преобразования уровней сигнала, регенерации кодов и ряд других. В частности, в устройствах DCE выделяется функция побитовой синхронизации сигналов, рассылаемых по всем терминалам сети. Кроме того, устройства DCE управляют формированием и выделением “обрамляющей” сигналов.

На рис. 2.5 представлен пример последовательности сигналов устройств DTE и DCE.
