Дельта-модуляция
Дельта-модуляция
представляет собой вариант дифференциальной импульсно-кодовой модуляции, где
для кодирования разностного сигнала используется только один бит. Этот бит
служит для того, чтобы увеличить или уменьшить оценочный уровень. Примером
реализации дельта-модуляции может служить схема, показанная на рис. 2.4.1.1.
Сигнал ЦАП отслеживает входной сигнал in(t). Здесь компаратор заменил
дифференциальный усилитель, который используется в дифференциальном
импульсно-кодовом модуляторе.

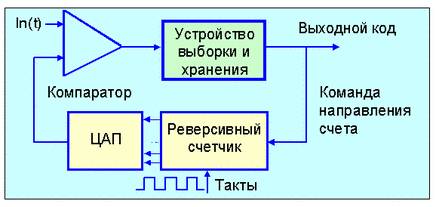

Рис. 2.4.1.1 Схема устройства линейной
дельта-модуляции
Если скорость
нарастания входного сигнала велика, то уровень на выходе ЦАП будет отставать и
сможет нагнать In(t) только, когда входной сигнал начнет уменьшаться. Данный
метод не является разумной альтернативой PCM. Для улучшения характеристик
дельта-преобразователя реверсивный счетчик можно заменить цифровым процессором,
при этом шаг S становится переменным, но кратным некоторому базовому значению.
Существуют
много других способов кодирования человеческого голоса, среди них наиболее
эффективный реализован в приборах, носящих название - вокодер (VOCODER).
