Цифровые каналы T1 и Е1
Системы (каналы)
T1 имеют пропускную способность, соответствующую 24 аналоговым каналам с
полосой 0-3.3 кГц (американская версия стандарта). Частота стробирования равна
8 кГц, что соответствует передаче 8000 кадров в сек. После каждых 6000 футов
коаксиального кабеля ставятся системы регенерации сигналов. Все 24 канала
мультиплексируются на общий коаксиальный кабель, предварительно производится
PCM-преобразование сигналов. 24 канала по 8 бит (при 8-битном АЦП) дает 192
бита на кадр. Один дополнительный (193-ий) бит используется для целей
синхронизации (F). Таким образом частота бит в канале Т1 составляет
193*8000=1,554 Мбит/с (это стандарт США, его европейский аналог - Е1 имеет 30
каналов и пропускную способность 2048 кбит/c). Это соответствует частоте кадров
667/с. Каждый восьмой бит (младший) байта (временного домена на рис. 2.3.1)
используется для целей управления, что несколько снижает пропускную
способность. В ISDN каналы 1,544 и 2,048 Мбит/с, форматы которых здесь описаны,
называются первичными.
8-битовые
pcm-блоки генерируются каждые 125мксек (8000/с). Структура данных при передаче
со скоростью 1,544 Мбит/с представлена ниже (isdn 2*B+D):

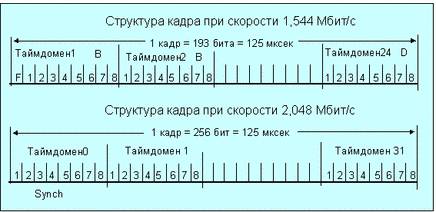

Рис. 2.3.1. Структура кадров для американского
(вверху) и европейского (внизу) стандартов передачи данных
Скорости передачи
1,544 (кодирование B8ZS) и 2,048 Мбит/с (HDB3) называются первичными
скоростями. Кадры структурированы так, что временные домены (таймдомен на рис.
2.3.1) для передачи данных по каналам B1 и B2 чередуются. В Европе используется
2048Мбит/с интерфейс. Каждый 6-ой кадр используется для сигнальных целей.
Количество временных доменов в кадре определяет число телефонных разговоров,
которые могут осуществляться одновременно. Для американского стандарта это
число равно 24, а для европейского 30 (в последнем случае учтено то, что часть
доменов используется в служебных целях).
Все
современные коммутаторы управляются центральным процессором. Такие коммутаторы
обычно называются коммутаторами, управляемыми встроенной памятью (SPC - Stored
Program Controlled exchanges).
