Протокол V.33
Протокол V.33
предназначен для обеспечения дуплексной связи по четьт-рехпроводным выделенным
каналам на частоте 1800 Гц и со скоростью модуляции 2400 Бод. В режимах
протокола СКК-64 и СКК-128 используется квадратурная амплитудная модуляция
совместно с решетчатым кодированием. Благодаря этому достигаются скорости
передачи 12000 и 14400 бит/с. Этот протокол очень напоминает V.32bis без
эхоподавления. Схема модема содержит дифференциальный кодер и сверточный кодер
со скоростью 2/3, аналогичный модемам V.32bis.
Манипулирующий
входной поток скремблируется самосинхронизирующим скремблером с образующим
полиномом 1+х~ +х~ . Схема скремблера представлена на рис. 6.21.
С учетом
дополнительного бита за счет треллис-кодирования скорость передачи выходного
потока, модема составляет 2400х7=16800 бит/с.

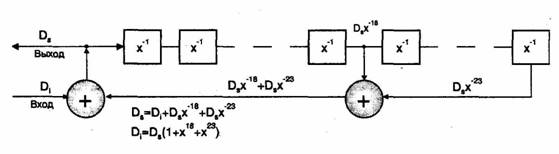

Рис. 6.21.
Скремблер V.33
Протокол
предусматривает подключение мультиплексора на входе модема. Благодаря этому
возможна организация нескольких каналов со скоростями 12000, 9600, 7200, 4800 и
2400 бит/с в одном групповом потоке 14400 бит/с. Возможные варианты организации
таких каналов для разных скоростей передачи приведены в табл. 6.4 и 6.5.
Таблица 6.4.
Варианты мультиплексирования при скорости передачи 14400 бит/с
Номер конфигурации |
Скорость в подканалах, бит/с |
Канал мультиплексирования |
Модуляционные биты |
|||||
Q1 |
Q2 |
Q3 |
Q4 |
Q5 |
Q6 |
|||
1 |
14400 |
А |
х |
х |
х |
х |
х |
х |
2 |
12000 2400 |
А В |
х |
Х |
х |
х |
х |
х |
3 |
9600 4800 |
А В |
х |
х |
х |
х |
х |
х |
4 |
9600 2400 2400 |
А В С |
х |
х |
х |
х |
х |
х |
5 |
7200 7200 |
А В |
х |
х |
х |
х |
х |
х |
6 |
7200 4800 2400 |
А В С |
х |
х |
х |
х |
х |
х |
7 |
7200 2400 2400 2400 |
А В С D |
х |
х |
х |
х |
х |
х |
8 |
4800 4800 4800 |
А В С |
х |
х |
х |
х |
х |
х |
9 |
4800 4800 |
А В |
х |
х |
|
х |
х |
|
9 |
2400 |
С |
|
|
х |
|
|
|
|
2400 |
D |
|
|
|
|
|
х |
10 |
4800 |
A |
х |
|
|
х |
|
|
|
2400 |
В |
|
х |
|
|
|
|
|
2400 |
С |
|
|
х |
|
|
|
|
2400 |
D |
|
|
|
|
х |
|
|
2400 |
Е |
|
|
|
|
|
х |
11 |
2400 |
А |
х |
|
|
|
|
|
|
2400 |
В |
|
х |
|
|
|
|
|
2400 |
С |
|
|
х |
|
|
|
|
2400 |
D |
|
|
|
х |
|
|
|
2400 |
Е |
|
|
|
|
х |
|
|
2400 |
F |
|
|
|
|
|
х |
Таблица 6.5.
Варианты мультиплексирования при скорости передачи 12000 бит/с
Номер конфигурации |
Скорость в подканалах, бит/с |
Канал мультиплексирования |
Модуляционные биты |
|||||
Q1 |
Q2 |
Q3 |
Q4 |
Q5 |
Q6 |
|||
1 |
12000 |
А |
х |
х |
х |
х |
х |
|
2 |
9600 |
А |
х |
х |
х |
х |
|
|
|
2400 |
В |
|
|
|
|
х |
|
3 |
7200 |
А |
х |
|
х |
х |
|
|
|
4800 |
В |
|
х |
|
|
х |
|
4 |
7200 |
А |
х |
|
х |
х |
|
|
|
2400 |
В |
|
х |
|
|
|
|
|
2400 |
С |
|
|
|
|
х |
|
5 |
4800 |
А |
х |
|
" х |
|
|
|
|
4800 |
В |
|
х |
|
х |
|
|
|
2400 |
С |
|
|
|
|
х |
|
6 |
4800 |
А |
х |
|
х |
|
|
|
|
2400 |
В |
|
х |
|
|
|
|
|
2400 |
С |
|
|
|
х |
|
|
|
2400 |
D |
|
|
|
|
х |
|
7 |
2400 |
А |
х |
|
|
|
|
|
|
2400 |
В |
|
х |
|
|
|
|
|
2400 |
С |
|
|
х |
|
|
|
|
2400 |
D |
|
|
|
х |
|
|
|
2400 |
Е |
|
|
|
|
х |
|
