Протокол V.32

Протокол V.32 основывается на модифицированной КАМ и предполагает полнодуплексную передачу по двухпроводным телефонным каналам. Это означает, что модемы V.32 должны реализовывать функцию эхоподавления.

Основные характеристики протокола V.32 следующие:

> дуплексная передача по двухпроводным телефонным каналам общего пользования;

> использование КАМ со скоростью модуляции 2400 Бод;

> поддержка скоростей передачи в 9600, 4800, 2400 бит/с;

> реализация альтернативных схем модуляции при скорости 9600 бит/с:

-КАМ-16;

—КАМ-32 с применением треллис-кодирования (СКК-32);

> возможность поддержки асинхронного режима передачи;

> значение частоты несущей составляет 1800±7 Гц;

> полоса частот, занимаемая сигналом, от 600 до 3000 Гц.

Сигнальные созвездия (диаграммы) для скоростей передачи 9600 бит/с и 4800 бит/с без применения избыточного кодирования представлены на рис. 6.13 и рис. 6.14 соответственно.

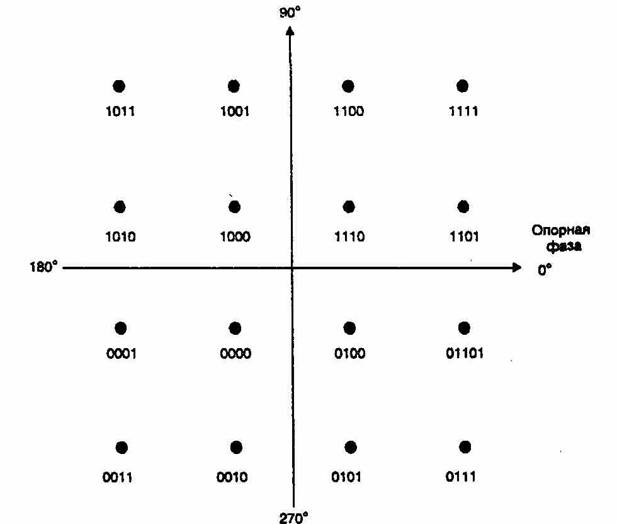

Рис. 6.13. Сигнальная диаграмма для скорости 9600 бит/с

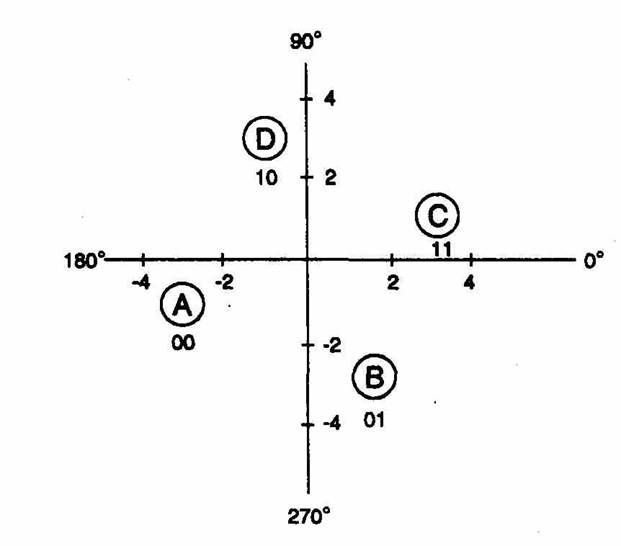

Рис. 6.14. Сигнальная диаграмма для скорости 4800 бит/с

Реализация сигнально-кодовой конструкции связана с внесением одного избыточного бита в расчете на один сигнальный отсчет. В результате этого каждый сигнальный отсчет несет информацию о пяти битах. Скорость передачи в данном случае остается равной 9600 бит/с за счет того, что число возможных сигнальных позиций увеличено ровно в два раза. Теперь их стало 32. Такой режим работы позволяет значительно повысить помехоустойчивость передачи. Схема кодирования информации в модеме V.32 с получением треллис-бита YOn приведена на рис. 6.15, а соответствующая сигнально-кодовая конструкция из 32 позиций изображена на рис. 6.16.

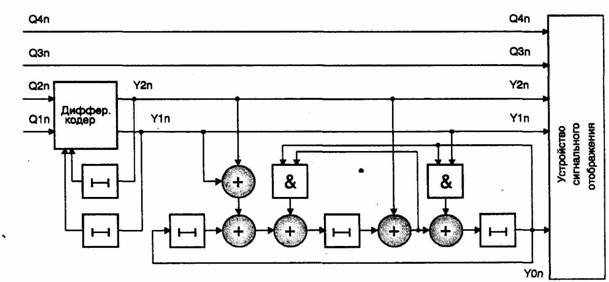

Рис. 6.15. Схема кодирования в модемах V.32

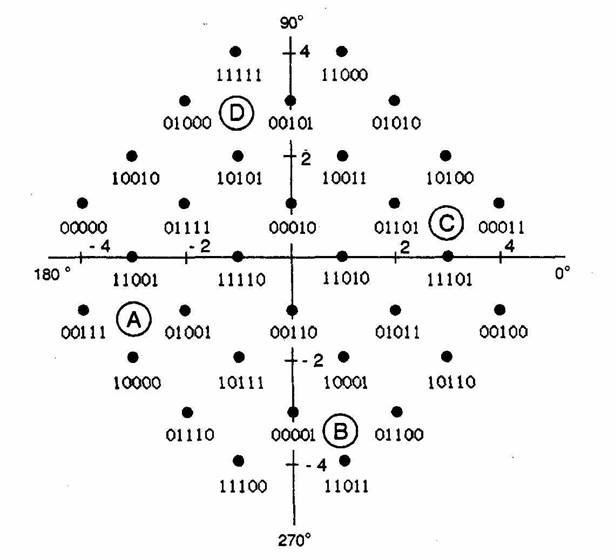

Рис. 6.16. Сигнальная диаграмма для скорости 9600 бит/с

Обозначения А, В, С, D на рис. 6.16 соответствуют синхронизирующим сигнальным элементам.
