Квадратурная амплитудная модуляция

При квадратурной амплитудной модуляции (КАМ, QAM - Quadrature Amplitude Modulation) изменяется как фаза, так и амплитуда сигнала, что позволяет увеличить количество кодируемых бит и при этом существенно повысить помехоустойчивость. В настоящее время используются способы модуляции, в которых число кодируемых на одном бодовом интервале информационных бит может достигать 8...9, а число позиций сигнала в сигнальном пространстве - 256...512.

Квадратурное представление сигналов является удобным и достаточно универсальным средством их описания. Квадратурное представление заключается в выражении колебания линейной комбинацией двух ортогональных составляющих — синусоидальной и косинусоидальной:

S(t)=x(.t)sin(wt+(p)+y(t)cos(wt+(p),

где x(t) и y(t) — биполярные дискретные величины. Такая дискретная модуляция (манипуляция) осуществляется по двум каналам на несущих, сдвинутых на 90° друг относительно друга, т.е. находящихся в квадратуре (отсюда и название представления и метода формирования сигналов).

Поясним работу квадратурной схемы (рис. 6.2) на примере формирования сигналов четырехфазной ФМ (ФМ-4).

Исходная последовательность двоичных символов длительностью Т при помощи регистра сдвига разделяется на нечетные импульсы у, которые подаются в квадратурный канал (coswt), и четные — х, поступающие в синфазный канал (sinwt). Обе последовательности импульсов поступают на входы соответствующих формирователей манипулирующих импульсов, на выходах которых образуются последовательности биполярных импульсов x(t) и y(t). Манипулирующие импульсы имеют амплитуду С/д/^з и длительность 2Г. Импульсы x(t) и y(t) поступают на входы канальных перемножителей, на выходах которых формируются двухфазные (0,л) ФМ колебания. После суммирования они образуют сигнал ФМ-4. В соответствии с методом формирования сигнал ФМ-4 также называют квадратурным ФМ сигналом (QPSK — Quadrature PSK).

При одновременной смене символов в обоих каналах модулятора (с 10 на 01, или с 00 на 11) в сигнале ДОФМ происходит скачок фазы на 180° (я).

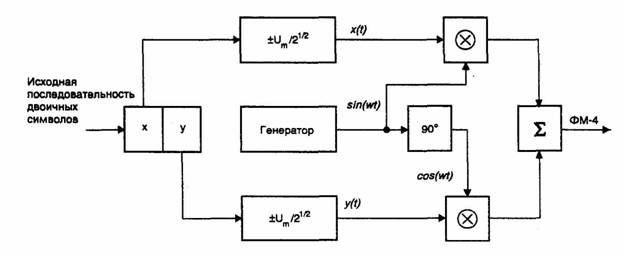

Рис. 6.2. Схема квадратурного модулятора

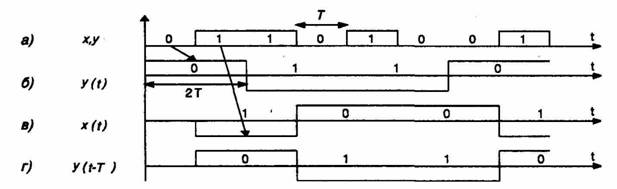

Рис. 6.3. Формирование сигналов OQPSK

Такие скачки фазы, также имеющие место и при обыкновенной двухфазной модуляции (ФМ-2), вызывают паразитную амплитудную модуляцию огибающей сигнала. В результате этого при прохождении сигнала через узкополосный фильтр возникают провалы огибающей до нуля. Такие изменения сигнала нежелательны, поскольку приводят к увеличению энергии боковых полос и помех в канале связи.

Четырехфазная ФМ со сдвигом (OQPSK - Offset QPSK) (рис. 6.3) позволяет избежать скачков фазы на 180° и, следовательно, глубокой модуляции огибающей. Формирование сигнала в квадратурной схеме происходит так же, как и в модуляторе ФМ-4, за исключением того, что манипуляционные элементы информационной последовательности x(t) и y(t) смещены во времени на длительность одного элемента Т, как показано на рис. 6.3, б, в. Изменение фазы при таком смещении модулирующих потоков определяется лишь одним элементом последовательности, а не двумя, как при ФМ-4. В результате скачки фазы на 180" отсутствуют, так как каждый элемент последовательности, поступающий на вход модулятора синфазного или квадратурного канала, может вызвать изменение фазы на 0°, +90° или -90°.

Для приведенного в начале раздела выражения для описания сигнала характерна взаимная независимость многоуровневых манипулирующих импульсов x(t), y(t) в каналах, т.е. единичному уровню в одном канале может соответствовать единичный или нулевой уровень в другом канале. В результате выходной сигнал квадратурной схемы изменяется не только по фазе, но и по амплитуде. Поскольку в каждом канале осуществляется амплитудная манипуляция, этот вид модуляции называют квадратурной манипуляцией с изменением амплитуды (QASK — Quadrature Amplitude Shift Keying) или просто квадратурной амплитудной модуляцией — КАМ.

Пользуясь геометрической трактовкой, каждый сигнал КАМ можно изобразить вектором в сигнальном пространстве. Отмечая только концы векторов, для сигналов КАМ получаем изображение в виде сигнальной точки, координаты которой определяются значениями x(t) и y(t). Совокупность сигнальных точек образует так называемое сигнальное созвездие (signal constellation).

На рис. 6.4 показана структурная схема модулятора и-сигнальное созвездие для случая, когдал-(0 и y(t) принимают значения ±1, ±3 (4-х уровневая КАМ).

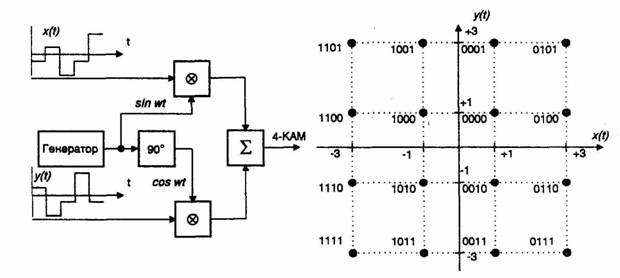

Рис. 6.4. Схема модулятора и сигнальная диаграмма КАМ-4

Величины ±1, ±3 определяют уровни модуляции и имеют относительный характер. Созвездие содержит 16 сигнальных точек, каждая из которых соответствует четырем передаваемым информационным битам.

Комбинация уровней ±1, ±3, ±5 может сформировать созвездие из 36 сигнальных точек. Однако из них в протоколах ITU-T используется только 16 равномерно распределенных в сигнальном пространстве точек.

Существует несколько способов практической реализации 4-х уровневой КАМ, наиболее распространенным из которых является так называемый способ модуляции наложением (SPM — Supersposed Modulation). В схеме, реализующей данный способ, используются два одинаковых 4-х фазных модулятора (рис. 6.2). Структурная схема модулятора SPM и диаграммы, поясняющие его работу приведены на рис. 6.5.

Из теории связи известно, что при равном числе точек в сигнальном созвездии спектр сигналов КАМ идентичен спектру сигналов ФМ. Однако помехоустойчивость систем ФМ и КАМ различна. При большом числе точек сигналы системы КАМ имеют лучшие характеристики, чем системы ФМ. Основная причина этого состоит в том, что расстояние между сигнальными точками в системе ФМ меньше расстояния между сигнальными точками в системе КАМ.

На рис. 6.6 представлены сигнальные созвездия систем КАМ-16 и ФМ-16 при одинаковой мощности сигнала. Расстояние d между соседними точками сигнального созвездия в системе КАМ с L уровнями модуляции определяется выражением:

c?=v2/(JL-l). Аналогично для ФМ

d=2sin(n/M), где М — число фаз.

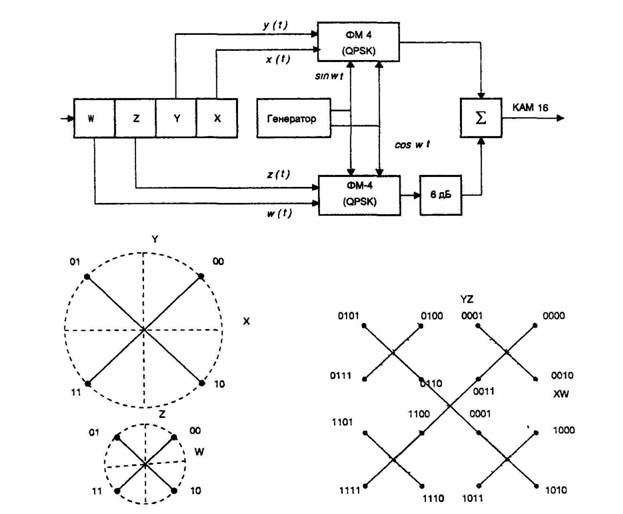

Рис 6 5 Схема модулятора КАМ-16

И ч приведенных выражений следует, что при при увеличении значения М и одном и том же уровне мощности системы КАМ предпочтительнее систем ФМ Например, при М=16 (Ј=4) </кАМ=0.47 и </фм=0,396, а при М=32 (L=6) й/кАМ=0,28, с?фм=0,174

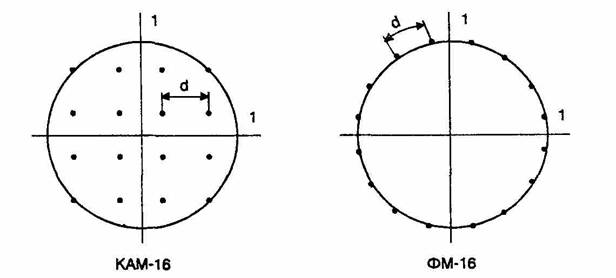

Рис 6 6 Сигнальные созвездия КАМ 16 и ФМ-16
