Протокол V.29

Протокол V.29 предусматривает возможность работы со скоростями 9600, 7200 и 4800 бит/с по четырехпроводным арендованным телефонным каналам. Частота несущего сигнала равна 1700 Гц, а скорость модуляции — 2400 Бод. Применена квадратурная амплитудная модуляция. Сигнальное созвездие протокола изображено на рис. 6.24. При скорости 9600 бит/с поток двоичных символов разделяется на блоки по 4 бита (Ql, Q2, Q3, Q4). Второй (Q2), третий (Q3), четвертый (Q4) биты в блоке определяют изменение фазы сигнала по отношению к фазе предшествующего элемента в соответствии с табл. 6.7, реализуя таким образом закон относительного кодирования. Амплитуда передаваемого сигнального элемента определяется первым битом (Ql) и величиной абсолютной фазы сигнального элемента в соответствии с табл. 6.8.

Принцип формирования сигнала рассмотрим на примере передачи последовательности 1011 0000 1101 0110 0011 0101. Значения амплитуд и фаз сигналов в соответствии с диаграммой на рис. 6.24 представлены в табл. 6.9 (за исходную фазу предыдущей посылки по диаграмме выбрана фаза 135°). Значения фазы 270° и амплитуды 5 первой строки табл. 6.9 получились следующим образом. Для блока Q2Q3Q4=011 по табл. 6.7 находится фаза, равная 135°.

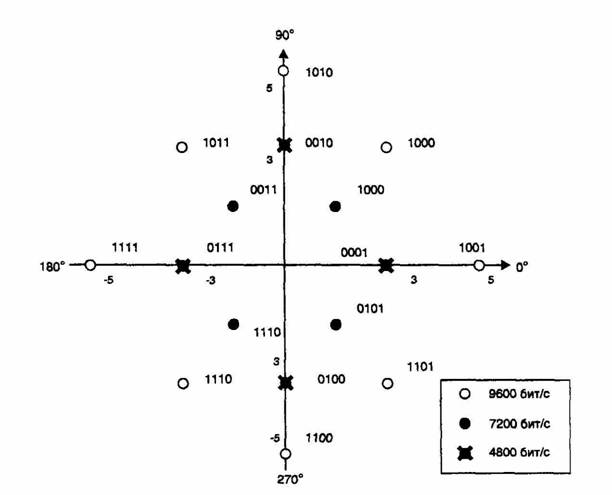

Рис. 6.24. Сигнальная диаграмма протокола V.29 Таблица 6.7. Закон изменения фазы сигнала для протокола V.29

Q2

Q3

04

Изменение фазы

0

о

1

0°

0

о

0

45°

о

1

0

90°

о

1

1

135°

1

1

1

180°

1

1

0

225°

1

0

0

270°

1

0

1

315°


Это значение определяет скачок фазы по отношению к фазе предыдущей посылки, равной также 135°. В результате абсолютному значению фазы 270° и значению бита Q1=1 по табл. 6.8 соответствует амплитуда, равная 5.

При скорости 9600 бит/с в соответствии с диаграммой на рис. 6.24 применяется сигнал КАМ-16 с четырьмя градациями амплитуды и восемью градациями фазы. На скорости 7200 бит/с при объединении в блок трех бит достаточно 8-и позиционного сигнала. Согласно V.29 в этом случае используются 2 значения амплитуды (3 и v2) и все 8 градаций фаз. Трехбитный блок образуют 3 последние цифры комбинаций, указанных на рис. 6.24.

Таблица 6.8. Закон изменения амплитуды сигнала для протокола V.29

Абсолютная фаза

Q1

Амплитуда

0°,90°, 180°,270°

0

3

1

5

45°, 135°, 225°, 315°

0

/Ъ v2

1

3v2


На скорости 4800 бит/с при объединении в блок двух бит для передачи требуется четыре элементарных сигнала. В данном случае эти сигналы имеют вид обычной ФМ-4. Двухбитный блок образуют два средних двоичных знака комбинаций, указанных на рис. 6.24.

Протокол V.29 предусматривает возможность многоканальной передачи. Это означает, что вместо четырех объединенных бит можно организовать передачу

Таблица 6.9. Пример кодирования фазы и амплитуды при передачи последовательности данных по протоколу V.29.

Блок данных

Абсолютна фаза

Амплитуда

1011

270°

5

0000

315°

^'2

1101

270°

5

0110

135°

V2

0011

270°

3

0101

225°

4-1


по четырем каналам со скоростью 9600/4=2400 бит/с. Возможны также комбинации скоростей 2400, 4800, 7200 бит/с, дающие в сумме скорость 9600 бит/с. Многоканальный режим также может быть осуществлен при скорости передачи модема 7200 бит/с (объединение до трех каналов) и 4800 бит/с (два канала по 2400 бит/с). Более подробная информация о режимах работы внешнего мультиплексора приведена в табл. 6.10.

Варианты конфигурации 1 —5 рассчитаны на групповую скорость 9600 бит/ с, варианты 6—8 — на скорость 7200 бит/с, а варианты 9—10 — на скорость 4800 бит/с.

В модемах V.29 применяется адаптивный корректор (эквалайзер) и скрем-блер. Скремблирование передаваемых данных осуществляется по закону образующего полинома l-l-:!;"18-)-;»:"23.
