Протоколы
V.27, V.27bis, V.27ter
Из протоколов
V.27, V.27bis, V.27ter два первых предназначены для использования на
четырехпроводных арендованных линиях, а V.27ter — на двухпроводных
коммутируемых каналах связи. В этих протоколах применяется относительная
фазовая модуляция с частотой несущей 1800 Гц. Возможна работа на скоростях 2400
и 4800 бит/с. Скорость передачи 2400 бит/с достигается при скорости модуляции
1200 Бод и использовании ОФМ-4 (ДОФМ). Соответствие между дибитами и разностью
фаз следующее: 00 — 0°, 01 — 90°, 11 — 180°, 10 — 270°. Скорость 4800 бит/с, в
свою очередь, достигается посредством выбора скорости модуляции 1600 Бод и
ОФМ-8. Закон кодирования трибитов значением фазы приведен в табл. 6.6.
Протокол V.27
предусматривает применение самосинхронизирующего скрем-блера с образующим
полиномом \+x~6+x~7. Схема скремблера приведена на рис. 6.23.
Таблица 6.6.
Кодирование трибитов в модемах V.27
Трибит |
Разность фаз |
Трибит |
Разность фаз |
001 |
0° |
111 |
180° |
000 |
45° |
110 |
225° |
010 |
90° |
100 |
225° |
011 |
135° |
101 |
315° |
Протокол V.27bis
позволяет организовать полнодуплексную передачу на четырехпроводных линиях и
полудуплексную на телефонных каналах с двухпроводным окончанием. При этом
скорость передачи по обратному каналу составляет 75 бит/с.
Протокол V.27ter
предусматривает использование автоматического адаптивного корректора. Для
настройки корректора применяется специальный генератор двухфазного сигнала.

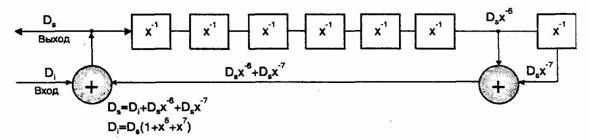

Рис. 6.23.
Скремблер V.27
