Конфигурирование внутреннего пути

После установления физического соединения станция должна включить порт во внутренний путь, по которому проходят кадры данных и маркер.

Средством, с помощью которого выполняется это включение, является переключатель CCE. Он может подключить вход и выход порта к любому из трех внутренних путей станции (рисунок 2.16) по командам от элемента CEM блока управления конфигурацией CMT.

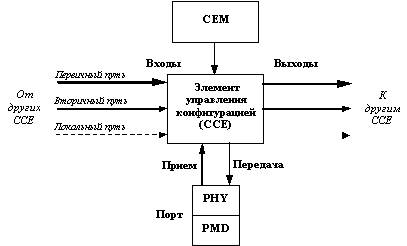

Рис. 2.16. Подключение порта к внутренним путям станции

Внутренние пути станции не следует путать с внешними первичным и вторичным кольцами сети. Внутренние пути могут соединяться с любым из колец, в зависимости от состояния порта.

Первичный внутренний путь обязательно должен присутствовать у любой станции. Вторичный внутренний путь является необязательным, но желательным в некоторых конфигурациях станций с двойным подключением, как это будет видно из примеров. Локальный путь используется для тестирования станции на МАС-уровне перед ее логическим включением в кольцо.

Переключатель CCE может находиться в одном из 5 состояний (рисунок 2.17):

·  ISOLATED - изолированное состояние, когда все пути идут мимо входа и выхода порта;

·  INSERT_P - порт включен в первичный внутренний путь;

·  INSERT_S - порт включен во вторичный внутренний путь;

·  INSERT_X - порт включен в первичный и вторичный внутренние пути. Это состояние используется для сворачивания первичного и вторичного внешних колец на данном порту (состояние WRAP сети);

·  LOCAL - порт включен в локальный внутренний путь.

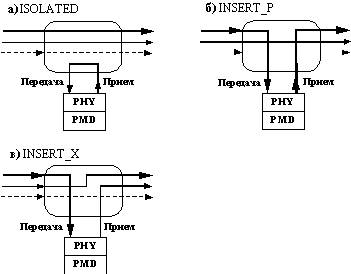

Рис. 2.17. Состояния переключателя внутренних путей

С помощью перевода переключателей портов станции в нужное состояние блок управления конфигурацией может обеспечить передачу кадров и маркера по тому внутреннему пути, который соответствует текущему состоянию сети. На рисунке 2.18 приведены примеры поддержки состояний THRU_A ( а) и WRAP_A (б) для станции с двойным подключением.

Состояние THRU_A соответствует нормальному режиму работы колец сети. В этом режиме первичное кольцо проходит через порты А и В, а также MAC-узел станции, а вторичное кольцо проходит только через блоки PMD и PHY каждого из портов. Состояние WRAP_A соответствует реакции сети на нарушение целостности сети, при котором порт В теряет физическое соединение с соседним по сети портом. При этом на линии устанавливается состояние Quiet Line State, так как отсутствие сигналов на входе порта соответствует получению символов Quiet (00000). Получив информацию о том, что на входе порта В установилось состояние QLS, блок PCM этого порта пытается начать процесс реинициализации физического соединения. При отсутствии физической связи между портами эта попытка называется удачной, поэтому порт переводится в состояние INSERT_X, а порт В - в состояние ISOLATED.

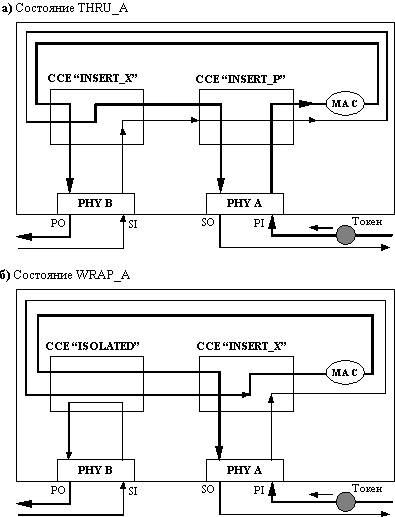

Рис. 2.18. Работа переключателя пути CCE в станции с двойным подключением
