Фрагмент вычислительной сети (рис. 1.7) включает
основные типы коммуникационного оборудования, применяемого сегодня для
образования локальных сетей и соединения их через глобальные связи друг с
другом. Для построения локальных связей между компьютерами используются
различные виды кабельных систем, сетевые адаптеры, концентраторы-повторители,
мосты, коммутаторы и маршрутизаторы. Для подключения локальных сетей к
глобальным связям используются специальные выходы (WAN-порты) мостов и
маршрутизаторов, а также аппаратура передачи данных по длинным линиям - модемы
(при работе по аналоговым линиям) или же устройства подключения к цифровым каналам
(TA - терминальные адаптеры сетей ISDN, устройства обслуживания цифровых
выделенных каналов типа CSU/DSU и т.п.).

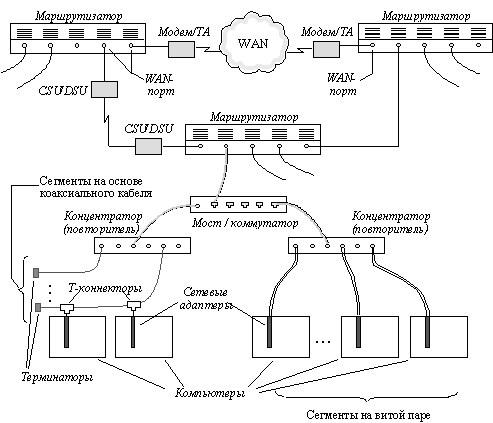

Рис. 1.7. Фрагмент сети
