Конструкционные элементы (шкафы и муфты)

Как правило, оптоволоконные кабеля разделываются с большим запасом по длине свободных волокон. Первоначально это было обусловлено сложностью соединения. Процесс скола, сварки мог повторяться далеко не один раз, и каждая попытка требовала несколько десятков сантиметров волокна. С тех пор технология усовершенствовалась явно недостаточно, что бы можно было обойтись без этого.

Кроме этого, кабель необходимо жестко зафиксировать, волокна уложить по достаточно большому радиусу, надежно закрепить необходимые элементы (сплайсы, гильзы, соединители). К созданному соединению нужно обеспечить доступ, предусмотреть возможность переключений или модификации.

Попробуем дать определения основным конструкционным элементам, при помощи которых реализуются эти задачи.

Шкафы оптические (распределительные) предназначены для организации разъемного соединения нескольких оптических кабелей, и выполнения переключений в процессе эксплуатации сети. Как правило, они применяются при переходе с линейных (внешних) оптоволоконных кабелей на линии, прокладываемые внутри зданий, или для подключения активного оборудования.

Рис. 8.8. Конструкция настенного оптического шкафа

Шкаф представляют собой устанавливаемый на стене или на любой стойке универсальный металлический корпус, в котором имеется разъёмно-коммутационная панель, на которую монтируются оптические соединители. С одной стороны к ним подключаются разъемы одного (или нескольких) разделанных в шкафу кабелей, с другой - присоединяемых. Роль последних очень часто выполняют гибкие коммутационные шнуры, с помощью которых выполняются коммутации или подключается активное оборудование.

Обычно коммутационная панель, дополнительно к прямому назначению, разделяет внутренне пространство шкафа на секцию для размещения сращиваемых световодов, и секцию коммутационных соединений. В недорогих конструкциях роль кроссовой панели может выполнять внешняя стенка корпуса.

Свободные волокна (технологический запас) закрепляется на специальном организаторе световодов (сплайс-пластине), которая обеспечивает их фиксацию с соблюдением минимально допустимого радиуса изгиба. Там же при необходимости предусматривается крепление сросток (защитных гильз, или сплайсов).

Иногда как отдельный элемент выделяется кабельный фиксатор, при помощи которого кабель прикрепляется к корпусу шкафа.

Нужно отметить, что для установки в 19-ти дюймовую стойку существуют элементы, практически полностью совпадающие с оптическими шкафами как по назначению, так и по конструкции. Но называются они коммутационные полки. На особенностях их конструкции останавливаться подробно нет смысла, так как они предназначены для использования в структурах с большой плотностью оптических портов, к которым сети "последней мили" не относятся.

Для создания неразьемных соединений используются оптические муфты. Они предназначены для восстановления оболочек кабеля, и обеспечения прямого сращивания и разветвления кабелей. Применяются они в самых разных условиях, и поэтому их конструкция отличается большим разнообразием.

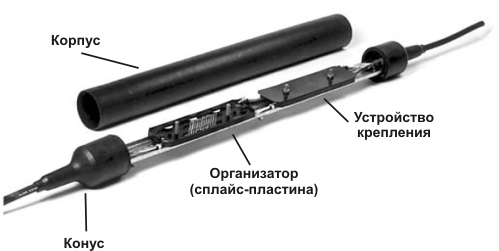

Рис. 8.9. Конструкция муфты.

Конструкция муфт достаточно проста. Это герметически закрытый корпус, в котором размешен организатор световодов (сплайс-кассета), и предусмотрено крепление кабелей. В общем случае, муфта не предназначена для коммутации или обслуживания. Но многие конструкции позволяют выполнять частичную модификацию соединения без полной замены конструкции.

Согласно технических требований, муфты должны обеспечивать размещение в них запаса длин оптических волокон с диаметром укладки не менее 750 мм, быть стойкими к воздействию растягивающих усилий 50...80% от нормируемого растягивающего усилия кабеля, для монтажа которого они предназначены.

Можно попытаться классифицировать оптические муфты следующим образом:

• по материалу корпуса: нержавеющая сталь, полиэтилен или различные конструкционные пластмассы (например полипропилен);
• по способу герметизации корпуса и вводов оптического кабеля: при помощи термо-усаживающегося материала, либо механически при помощи стяжек, винтов и различных герметизирующих прокладок;
• по месту применения: в грунте, в кабельной канализации, на воздухе, на опорах;
• по способу ввода кабелей можно различать прямые, разветвительные и тупиковые муфты;
• по емкости (количеству соединяемых волокон), и возможности ее модульного наращивания (увеличения количества сплайс-кассет).

В общем, можно сказать, что грань между оптическими шкафами и муфтами весьма условна. Есть достаточно примеров конструкций, которые могут быть с равным правом отнесены к любому из этих двух типов. Так, достаточно распространены муфты под размещение разъемных соединений. С другой стороны, часто используются шкафы для размещения сросток - например при переходе с одного типа кабеля на другой.

Но для потребителя это разнообразие очень удобно. Выбор конструкций большой, и всегда можно найти именно то, что наилучшим образом отвечает техническим потребностям.
