Разновидности оптоволоконных кабелей

Классифицировать ВОК очень сложно в силу большого разнообразия. Количество типов и материалов сердечника, изоляции, упрочняющих слоев может легко дезориентировать даже специалиста. Поэтому, после классификации "обзорного типа", подробно остановимся только на разновидностях, обычно применяемых для недорогих наружных магистралей.

По назначению, волоконно-оптические кабеля (ВОК) можно разделить на:

• Монтажные (соединительные). Используются для механической коммутации и подключения аппаратуры;
• Объектовые. Используются для высокоскоростных соединений внутри строений. Как правило, в них используются покрытие, слабо распространяющее горение, выделяющих малое количество дыма, и не содержащее галогенов (LSF/OH - low smoke and fume zero halogen);
• Городские, Зоновые. Соединяют здания, районы, города области. Обычно сети, построенные с их использованием, имеют протяженность от 1-2 до 100 км.
• Магистральные. Предназначены для передачи информационных потоков на большие расстояния. Для этого используются кабеля с очень качественными оптическими волокнами.

По месту прокладки:

• По подземным коммуникациям телефонных и других служб;
• Предназначенные для прокладки в грунте. Усиленная броня, защита от грызунов.
• Подвесные (на столбах освещения, трубостойках, контактных опорах железных дорог, опорах ЛЭП, и т.п.). Длина пролета может доходить до 450м.
• Подводные.

Рассмотрим подробнее конструкцию кабелей. Ее выбор для построения сети "последней мили" достаточно ограничен. Это должны быть недорогие кабеля с небольшим количеством волокон (обычно не более 8), хорошо приспособленные для работы на открытом воздухе.

Из всего многообразия, хорошо отвечают этим условиям только модульные конструкции (multitube cable, многотрубочный кабель).

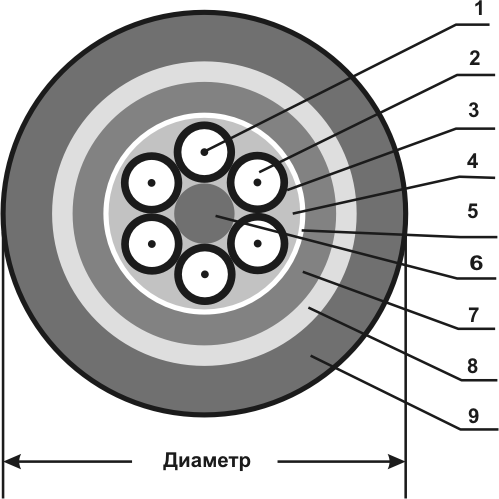

Рис. 8.4. Типовая конструкция кабельного сердечника модульного типа.
1 - оптическое волокно в буфере (ОВ) или служебная жила (СЖ) из мягкой медной проволоки; 2 - гидрофобный заполнитель (ГЗ); 3 - оболочка оптического модуля (ОМ); 4- гидрофобное заполнение; 5 - скрепляющий элемент, обычно обмотка полиэтилентерефталатной пленкой; 6 - центральный силовой элемент (ЦСЭ); 7- промежуточная оболочка кабеля; 8 - силовой элемент; 9 - защитная оболочка из ПЭ.

Модули (трубки из полибутилентерефталата или полиэтилена (ПЭ) диаметром около 2 мм) имеют традиционную повивную скрутку вокруг центрального элемента (стеклопластиковый пруток, металлический трос или даже проволока). Иногда в конструкцию вводят сплошные кордели заполнения (КЗ) из ПЭ или модули без оптического волокна.

Оптические волокна свободно уложены в трубки модуля (от 1 до 12 волокон) с легким повивом вдоль внешней стенки. Кроме этого в модули могут быть заложены капроновые волокна для амортизации и специальный гель для защиты от влаги. Эти меры позволяют очень надежно предохранить хрупкое волокно от нагрузок при упругом растяжении и изгибе.

Если учитывать промежуточную оболочку, силовой элемент (высокопрочные нити, броню из проволок или стальной ленты), и защитную оболочка из полиэтилена толщиной до нескольких миллиметров, такая конструкция ВОК представляется очень надежной, и при правильном выборе способной выдержать любые условия эксплуатации.

Вот типовые характеристики современных кабелей для внешней прокладки:

• Внешний диаметр - 10-20 мм;
• температурный диапазон монтажа - от -10°С до +50°С;
• температурный диапазон эксплуатации - от -40°С до +60°С;
• минимальный радиус изгиба при прокладке - 15 внешних диаметров;
• минимальный радиус изгиба при эксплуатации - 20 внешних диаметров;
• максимально допустимое усилие на растяжение - 2500-10000 Н;
• максимально допустимое усилие на сдавливание - 2000-4000 Н;

Виды кабелей, в которых модуль не заполнен гелем, предназначены для проводки внутри здания, и использовать их для внешних прокладок крайне не желательно. Влага медленно, но верно будет снижать прозрачность оптоволокна.

Примерно то же самое относится к вариантам кабелей, предназначенных для прокладки внутри помещений, у которых волокно находится внутри монолита из пластиката (буфера 900-мкм). Этот кабель удобен в работе, недорог, но недостаточно устойчив к низким температурам и влаге. Нужно специально отметить, что в последнее время появились конструкции, избавленные от этих недостатков. Но, как правило, они имеют стоимость, превышающую средний уровень.

Маркировки ВОК по своему разнообразию не уступают вариантам конструкций. Для примера, приведем маркировку отечественных подвесных кабелей для внешней прокладки.

ОКА-МNП-XX-YY-Z(F), где ОК - оптический кабель, A - силовой элемент из арамидных нитей, M - модульная конструкция, N - количество элементов в повиве, П - тип центрального силового элемента - стеклопластиковый пруток, XX - тип оптического волокна, YY - предельное значение затухания, дБ/км, Z - количество оптических волокон, F - допустимое растягивающее усилие.

Отдельно нужно отметить очень удобные для воздушных коммуникаций самонесущие ВОК с сечением в виде восьмерки. Стальной или диэлектрический несущий трос таких кабелей заключен в полиэтиленовую оболочку и крепится к основной конструкции перепонкой и того же полиэтилена. Такие кабеля легко крепить даже с помощью подручных материалов.
