Сети на основе коаксиального кабеля.

На сегодня это далеко не самая распространенная, и не самая удобная технология. Но начать изложение с него нужно по историческим причинам. Первые сети Ethernet были построены на протоколе 10base5, использующей в качестве электрической среды передачи данных "толстый" коаксиальный кабель (ThickNet). Использовать его практически оказалось не слишком удобно, и практически сразу появился более простой и дешевый вариант 10base2, использующий "Тонкий" коаксиальный кабель (ThinNet).

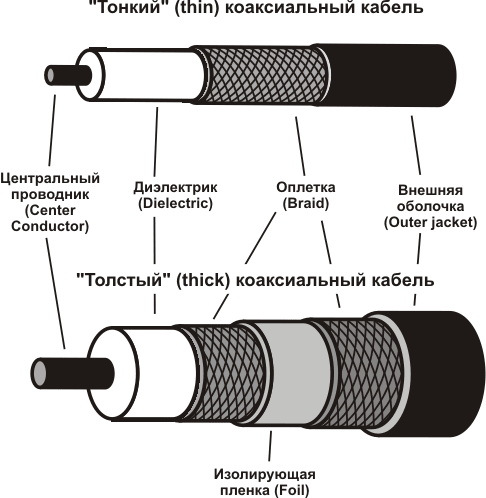

Рис. 7.1. Коаксиальные кабели

Как правило, "толстый" коаксиал производился ярко-желтого цвета. "Тонкий" изготовляли черным, реже серым. Из-за высокой цены и сложностей в инсталляции, первый вариант в России воспринимается как экзотика, и найти работающую сеть на его основе - огромная проблема. Тем не менее, общее представление о нем желательно иметь. Возможно, не будь эта технология столь дорогой и устаревшей, она смогла бы, благодаря удобной топологии и работе на большие расстояния, найти широкое применение в домашних (кампусных) сетях.

В сетях 10base5 и 10base2 применяются только кабеля, имеющие волновое сопротивление 50 Ом. В качестве основного топологического элемента, используется сегмент. Так называется общая длина кабеля между двумя терминаторами, устанавливаемыми на обоих концах сети (один из них должен быть заземлён).

В случае, если необходима сеть большего размера, несколько сегментов (или компьютеров) можно соединить при помощи репитеров (repeater), которые восстанавливают уровень сигнала и передают его на несколько портов.

В сети не может быть более 5 сегментов, 4 репитеров, и только 3 сегмента могут иметь подключенные устройства. Остальные 2 служат только для увеличения протяженности сети. Это ограничение более известно, как правило (5/4/3), и применяется ортодоксальными стандартами для всех сетей Ethernet.

Особенности сетей, использующих "толстый" коаксиальный кабель и протокол передачи данных 10base5, показаны на следующей схеме.

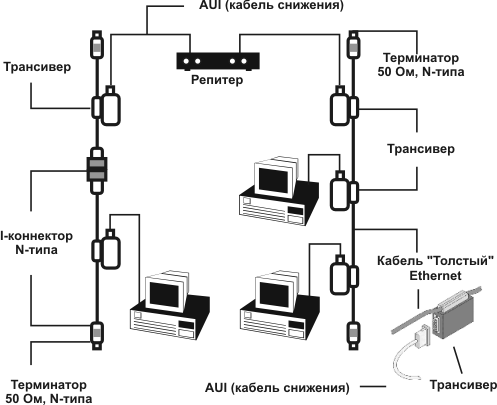

Рис. 7.2. Схема сети на "толстом" коаксиальном кабеле

• Каждый компьютер подсоединяется к главному кабелю (магистраль, backbone) с помощью специального "кабеля снижения" (drop cable). Этот кабель, в свою очередь, присоединяется к AUI-порту сетевого адаптера.
• Стандарт 10Base5 поддерживает до 100 узлов на сегмент (расстояние между узлами кратно 2,5 метрам).
• Максимальная длина не более 500 метров;
• Главный кабель RG-8, RG-11. Сокращение RG означает кабель, от "Radio Grade" - волновод.
• Используются коннекторы N-типа.
• Напряжение пробоя изоляции между узлами - 5 кВ.
• Наружный диаметр 10 мм, центральный проводник - 2,17 мм, затухание на частоте 10 МГц в районе 70 dB/км (подробнее значение этого параметра будет дано в разделе, посвященном кабелям на основе витой пары).
• Кабель снижения состоит из витых пар, может иметь длину до 50 метров. Используются разъемы типа DB15 (15 контактов), более известные под названием "AUI". Внешне они похожи на известные DB9 (RS-232, 9 контактов).

Особенности сетей, использующих "тонкий" коаксиальный кабель и протокол передачи данных 10base2 показаны ниже.

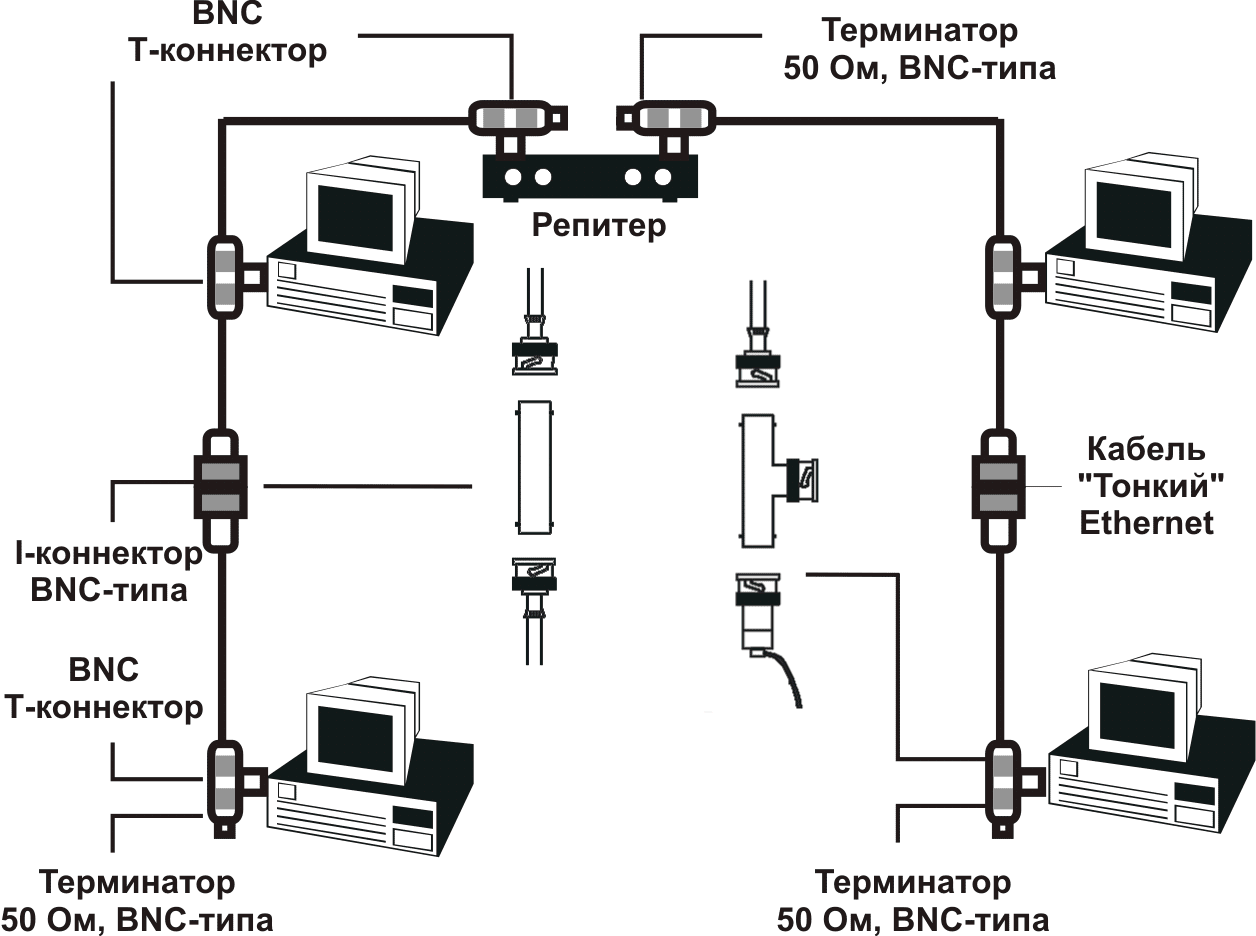

Рис. 7.3. Схема сети на "тонком" коаксиальном кабеле

• К одному сегменту не может быть подключено более 30 устройств, длина которого должна составлять не более 185 м. Минимальное расстояние между ними составляет 0.5 метра. Таким образом, в локальной вычислительной сети может быть максимум 90 компьютеров.
• Кабель RG58/U (одна центральная жила), RG58A/U, RG58C/U (негорючий материал диэлектрика).
• Напряжение пробоя изоляции между узлами - 100 Вольт.
• Наружный диаметр около 5 мм, центральный проводник - 0,8 мм, затухание на частоте 10 МГц около 160 dB/км.
• Применяются разъемы BNC-типа. Для подключения сетевых адаптеров к кабелю используются специальные Т-коннекторы (T-Connector).

Сети на "тонком" коаксиальном кабеле сравнительно широко распространены. Эта технология до недавнего времени была достаточно удобна для небольших (до 5-10 компьютеров) сетей. Как основное достоинство по сравнению с витой парой выделялось отсутствие активного оборудования. Однако, в последнее время применяющиеся в подобных сетях хабы (коммутаторы) так сильно подешевели, что делать новую сеть на коаксиальном кабеле не имеет ни малейшего смысла.

Аргументы против коаксиального кабеля достаточно серьезны:

• ограничение скорости в 10 Мбит;
• коаксиальный кабель примерно на 30-40% дороже, чем витая пара;
• низкая технологичность инсталляции, сложность в эксплуатации;
• рассоединение шины в любом месте полностью нарушает работоспособность сети, вызывая известный среди сетевых администраторов прошлого "бег вдоль сети с терминатором";
• низкая устойчивость к статическому напряжению и грозовым наводкам;

Все эти причины привели к тому, что в корпоративных сетях (и по распространенному стандарту TIA-568A) коаксиальный кабель просто не рассматривается как возможная среда передачи данных. По возможности, его стараются не применять даже для телевизионной проводки.
