Основные понятия.

Большинство домашних сетей начиналось стихийно, с одного дома. При этом активное оборудование размещалось в соответствии с сиюминутными, часто весьма причудливыми, требованиями. В результате обычно получалась весьма причудливая топология, сочетающая различные типы кабелей, хабов, маршрутизаторов, коммутаторов, и т.п. Но по мере превращения Ethernet-провайдинга в бизнес, задачи менялись, и подобный подход уже не может в полной мере удовлетворить потребности рынка.

Необходим "промышленный" подход к строительству "домашних" сетей, их структурирование, определение минимальных отраслевых стандартов.

Если обратиться к стандартам структурированных кабельных систем (СКС), то них для кабельной системы определены следующие элементы:

• Магистральная кабельная система группы зданий (включает в себя соединения каждого распределителя здания с распределителем группы зданий)
• Магистральная (вертикальная) кабельная система здания (обеспечивает соединение каждого из распределителей этажа с распределителем здания)
• Горизонтальная кабельная система этажа (кабель от розетки пользователя до этажного распределителя).

Для "домашних" (территориальных, кампусных) сетей горизонтальная кабельная система в ее традиционном виде не имеет смысла, так как на одном этаже редко бывает более 2-3 пользователей. По сути, можно представить, что в жилом доме роль горизонтальной разводки выполняет "подъездное" распределение.

Из-за малого количества пользователей в доме (обычно менее 20-30) нет необходимости выделять каждый подъезд в отдельную подсистему со своим активным (или пассивным) оборудованием. Более того, в ряде случаев это даже вредно из-за сложностей организации распределителей в реальных условиях.

Еще одной особенностью подобных сетей является фактическое отсутствие коммутационных (распределительных) панелей - их роль выполняет активное оборудование. В дальнейшем, по мере увеличения количества абонентов, и широкого использования многопарных кабелей, необходимость в них неизбежно возникнет. Но пока мне представляется преждевременным использовать коммутационные панели как необходимый структурный элемент.

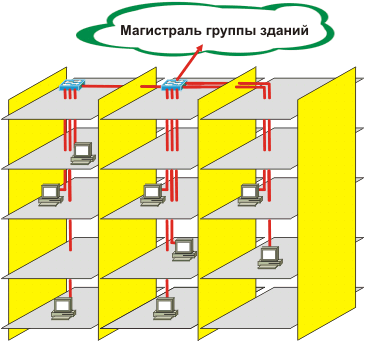

Рис. 6.2. Топология сети внутри здания.

Учитывая эти особенности, для "домашних" сетей можно определить следующие структурные элементы:

1. Абонентская система здания. Как следует из названия, она служит для подключения конечных пользователей к активному (редко пассивному) оборудованию Ethernet-провайдера внутри одного дома.
2. Магистральная кабельная система. Служит для объединения активного оборудования абонентских систем здания в единую инфраструктуру, и их соединения с другими сетями (в том числе Интернет).

Основываясь на этих определениях, рассмотрим подробнее основные варианты построения сетей, начиная с магистралей и заканчивая абонентской системой.
