Маршрутизаторы.

Можно сказать, что маршрутизаторы (роутеры, routегs) - это следующая ступень сетевой иерархии. Упрощенного говоря, их задача - выбор маршрута передачи данных (иначе говоря, объединение разнородных сетей). Соответственно, если мосты для передачи кадров используют адреса физического уровня (МАС), то маршрутизаторы (роутеры) обычно используют IP адреса глобальной сети Интернет.

Для этого им, как минимум, нужно развернуть кадр Ethernet, извлечь из его поля данных дейтаграмму IP, и по ее заголовку направить пакет (возможно, опять упаковав дейтаграмму в кадр Ethernet). Однако, большинство маршрутизаторов работает по еще более сложному алгоритму, используя для передачи данных протоколы следующих уровней модели OSI (TCP, UDP, Nоvеll IРХ, АррlеТаlk II, и другие).

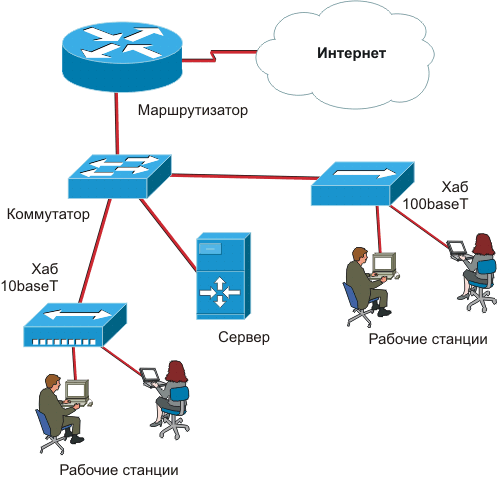

Рис. 10.4. Применение маршрутизатора в корпоративно сети

Подобно повторителям, маршрутизаторы восстанавливают уровень и форму предаваемого сигнала. Так же, как и мосты, они не передают адресату коллизии или поврежденные кадры, и из-за буферизации имеют задержку при передаче. Но в отличие от повторителей, мостов и коммутаторов, маршрутизаторы изменяют все передаваемые кадры Ethernet (вернее сказать, они их разбирают, и формируют заново по определенным правилам).

Но даже на этом функциональные возможности роутеров не заканчиваются. В зависимости от типа, программного обеспечения, они могут поддерживать очень сложные и не типовые функции. Например, подсчет трафика, авторизацию пользователей, ведение статистики, и т.п.

Так же очень сильно они могут отличаться по мощности. Наиболее простой и недорогой вариант - персональный компьютер с несколькими (или даже одной) сетевыми адаптерами. Программное обеспечение может быть любым, но наиболее распространены клоны unix - linux или FreeBSD, которым обычно достаточно даже устаревших "486" процессорных блоков.

Кроме "самосборных" маршрутизаторов на рынке представлена масса специализированных устройств - от простейших (от $100), до мощных систем (начиная с нескольких, и заканчивая многими сотнями тысяч долларов), способных определять маршруты для значительных потоков данных.

Несмотря на большие функциональные возможности, и сравнительно не большую скорость, маршрутизаторы практически не применяются в локальных сетях. В них просто нет надобности, а большие потенциальные возможности обычно оборачиваются малой надежностью и сложностью в эксплуатации. Поэтому применять маршрутизацию желательно как можно реже, только в случаях, когда от нее невозможно отказаться.

Классический пример их использования в простых провайдинговых схемах - граница между локальной сетью и Интернет. Вот незаменимые преимущества маршрутизаторов в этой технологической нише:

• обеспечивает более высокий уровень локализации трафика, чем мост, так как позволяет фильтровать широковещательные кадры, не имеющие корректных адресов назначения (нет угрозы бродкастовых штормов);
• развитые возможности защиты от несанкционированного доступа из-за возможности использования фильтрации трафика на более высоких уровнях модели OSI (сетевом и транспортном);
• сеть, части которой соединены через маршрутизаторы, не имеют ограничений на число узлов;
• обеспечивают возможность настройки параметров качества (Quality of Service, QoS), настройку системы приоритетов, ширины полосы пропускания для каждого типа трафика;
• поддерживают основные протоколы динамической маршрутизации, такие как RIP, OSPF, BGP-4, IPX RIP/SAP, могут связывать несколько IP сетей одновременно;

Последняя возможность очень важна для построения действительно больших телекоммуникационных сетей со сложной, и часто многосвязной топологией. При этом задача максимально эффективной и быстрой доставки отправленного пакета решается совсем не просто. Распространены два основных алгоритма выбора наиболее выгодного пути и способа: RIP и OSPF.

При использовании протокола RIР, основным критерием выбора является минимальное число сетевых устройств между устройством-отправителем и получателем. Технически это просто реализуется, не требует существенных вычислительных ресурсов, и достаточно часто применяется в простых сетях.

Однако, понятно, что лучше 10 ретрансляторов на оптоволокне, чем одно модемное соединение. Поэтому при использовании RIP на практике появляется много дополнительных ограничений, серьезно затрудняющих управление.

OSPF лишен этих недостатков, поскольку который кроме числа "хопов" учитывает производительности сети, задержки при передаче пакета и т.п. критерии. Оборотной стороной, как обычно, является относительно высокая сложность управления, и требовательность к аппаратным ресурсам.

Производительность маршрутизаторов принято измерять в PPS (Packets Per Second), т.е. количество маршрутизируемых пакетов в секунду. Рассчитать возможную скорость передачи данных легко по следующей формуле:

Скорость = N/(К)*8*S ,

Где:
К - Коэффициент поправки на реальные условия (примерно около 5);
S - размер пакета (для Интернет - ~500, для ЛВС - ~1500, для VOIP - ~100).

Например, для 3620 Cisco получаем 40000/5*500*8=32 Mbit/s

Однако нужно учитывать, что access листы, роутмапы, firewallы, динамический роутинг, и другие дополнительные функции способны снизить реальную скорость маршрутизации в несколько раз.

В заключение параграфа надо сказать, что к рассмотрению роутеров мы еще вернемся в следующих главах, при рассмотрении практической маршрутизации в домашних (территориальных) сетях.
