Повторители и концентраторы.

Одной из первых задач, которая стоит перед любой технологией транспортировки данных, является возможность их передачи на максимально большое расстояние.

Физическая среда накладывает на этот процесс свое ограничение - рано или поздно мощность сигнала падает, и прием становится невозможным. При этом не имеет значения абсолютное значение амплитуды - для распознавания важно соотношение сигнал/шум.

Привычное для аналоговых систем усиление не годится для высокочастотных цифровых сигналов. Разумеется, при его использовании какой-то небольшой эффект может быть достигнут, но с увеличением расстояния искажения быстро нарушат целостность данных.

Проблема не нова, и в таких ситуациях применяют не усиление, а повторение сигнала. При этом устройство на входе должно принимать сигнал, далее распознавать его первоначальный вид, и генерировать на выходе его точное подобие. Такая схема в теории может передавать данные на сколь угодно большие расстояния (если не учитывать особенности разделения физической среды в Ethernet).

Первоначально в Ethernet использовался коаксиальный кабель с топологией "шина", и нужно было соединять между собой всего несколько протяженных сегментов. Для этого обычно использовались повторители (repeater), имевшие два порта. Несколько позже появились многопортовые устройства, называемые концентраторами (concentrator). Их физический смысл был точно такой же, но восстановленный сигнал транслировался на все активные порты, кроме того, с которого пришел сигнал.

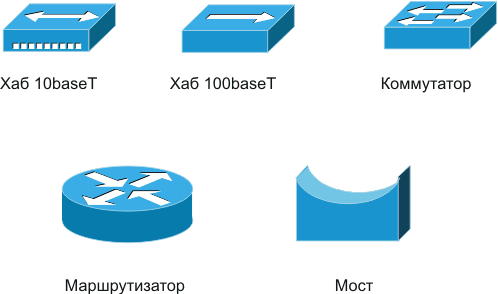

Схематическое изображение активных устройств.

Рис. 10.1. Схематическое изображение активных устройств

С появлением протокола 10baseT (витой пары) для избежания терминологической путаницы многопортовые повторители для витой пары стали называться хабами (hub), а коаксиальные - репитерами (по крайней мере в русскоязычной литературе). Эти названия хорошо прижились, и используется в настоящее время очень широко.

Особенности работы концентраторов

Первое, что необходимо отметить - концентраторы работают на физическом уровне модели OSI. Поэтому для них совершенно безразлично, какие протоколы более высоких уровней используются в сети. Идеология проста и поэтому достаточно надежна. Все порты хаба равноправны, никакой логической обработке сигнал не подвергается, не буферизируется, коллизии не обрабатываются (только фиксируются их наличие на индикации некоторых моделей устройств).

Есть несколько простейших операций, которые делаются большинством концентраторов в автоматическом режиме.

  • Автосегментация (network integrity), иначе говоря, автоматическое включение или отключение порта. Порт, к которому подсоединена неисправная линия, или не подключено какое-либо активное устройство, считается свободным и находится в неактивном режиме. При обнаружении устройства работоспособность порта восстанавливается. Для этого используются служебные сигналы проверки целостности линии (link test pulses) представляющий собой периодический импульс длительностью 100 нс, посылаемый через каждые 16 мс;
  • Показывают состояние портов (или устройства в целом) на светодиодных индикаторах. Единого подхода к индикации нет, но распространены следующие: состояние портов (Port Status), наличие коллизий (Collisions), активность канала передачи (Activity) и наличие питания (Power);
  • Обнаруживают ошибку полярности (перепутаны проводники внутри пары) при использовании витопарного кабеля, и автоматически ее переключают.

Как повторители, так и концентраторы можно использовать в качестве отдельного устройства, или соединять друг с другом, увеличивая размер сети и усложняя топологию. Возможным вариантом будет шина, звезда, иерархическая звезда (дерево). Кольцевая топология недопустима.

Так как логической обработки сигнала не происходит, данные передаются с использованием всей полосы пропускания. Если не учитывать задержку на хабе (по стандарту IEEE 802.3 менее 3 микросекунд, а в реальности существенно меньше), то концентратор (или повторитель) ничем не отличается по смыслу от сегмента коаксиального кабеля.

В этом есть некоторые плюсы - полная прозрачность перед протоколами более высоких уровней и прямая доступность всех узлов. Но недостатки разделяемой среды то же видны в полной мере. Все устройства, подключенные к сети, построенной на хабах, видят весь сетевой трафик. Данные, адресованные другому узлу, принимаются, анализируются по крайней мере на уровне заголовка кадра, и только после этого отбрасываются.

По скорости можно различить хабы 10baseT и 100baseT. Часто встречаются смешанные конструкции, которые работают на полную скорость только в том случае, если соединены только с оборудованием 100baseT. Последнее легко объяснимо - при разных скоростях на разных портах неизбежно придется каким-то образом обрабатывать данные, и накапливать их в специальном буфере. А это означает резкое усложнение конструкции (вернее так было несколько лет назад).

Надо обратить внимание на следующий момент. В литературе часто встречается разделение повторителей на классы (I и II). И стандарт 802.3u действительно это предусматривает. Различие между ними следующее. Повторители I класса полностью декодируют входящий сигнал, преобразуют его в логическую форму, и передают на активные порты (задержка в районе 0,7 мс). При этом возможно использование нескольких технологий одновременно - например, 100BaseT4, 100BaseTX или 100BaseFX. Повторители II класса восстанавливают форму сигнала без его явного преобразования в логический вид. Соответственно, в этом случае задержка передачи заметно меньше (менее 0,46 мс по стандарту), но можно использовать только один протокол.

Однако в реальной практике встретить концентратор I класса почти невозможно (разве что в музее). Они стали мертворожденным раритетом совместно с 100BaseT4, и ему подобными технологиями.

Назначение и классификация концентраторов

Основное назначение концентраторов (хабов) - это объединение территориально сосредоточенных рабочих мест в рабочую группу. Но вполне возможно использование хабов в качестве ретрансляторов между удаленными сетями или связи нескольких рабочих групп.

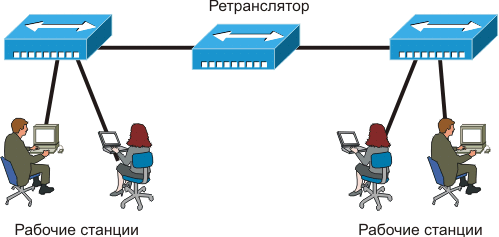

Схема применения хабов.

Рис. 10.2. Схема применения хабов

Из-за отсутствия в концентраторах каких либо механизмов обеспечения безопасности, гарантированной скорости, их применение рационально только в части сети, где существуют общие требования по этим важным параметрам. Например, неправильным будет соединение при помощи хабов нескольких фирм, или бухгалтерии с отделом нелинейного видеомонтажа.

В каком-то плане хабы можно отнести к устаревшему оборудованию. Действительно, практически по всем техническим показателям они серьезно уступают коммутаторам, и очень близки по цене (дешевле всего на 30-40%). Поэтому, их применение в локальной сети предприятия не имеет смысла - при незначительном увеличении затрат можно получить в десятки (!) раз большую скорость.

Но в домашних или территориальных сетях дело обстоит несколько сложнее. Хабы более надежны в тяжелых условиях эксплуатации, и способны передавать данные на большие расстояния (или по кабелю худшего качества). Поэтому в данной нише им предстоит еще весьма долгая жизнь, окончательно их вытеснит только широкое распространение оптики.

По сложности, можно разделить коцентраторы на следующие классы:

  • Начальный уровень. 5-ти или 8-ми портовые концентраторы. Часто имеют порт для подсоединения коаксиального кабеля (BNC), реже - порт AUI. При небольшой стоимости ($30-50) являются простым и дешевым решением для сети небольшого размера.
  • Средний уровень. Это 12-ми, 16-ти и 24-х портовые устройства. Имеют 19-ти дюймовое исполнение, BNC или AUI порты. Такое решение позиционируют для построения средних и малых сетей. Однако, в связи с стремительным снижением цен на коммутаторы, вытеснение хабов из этой технической ниши можно считать завершившимся делом.
  • Управляемые концентраторы. Их отличает наличие консольного порта RS-232 для управления или сбора статистики с использованием протоколов SNMР/IР или IРХ. В настоящее время практически не применяются.
  • Хабы 10/100. Обычный хаб может связывать рабочие станции только на одной скорости. Так, стоит в сети, построенной на 100-мегабитных хабах появиться всего одной 10-ти мегабитной сетевой карте, вся сеть начнет работать с этой пониженной скоростью. Это крайне неудобно. Поэтому появились хабы, содержащие коммутатор между 10 и 100 мегабитными шинами. Получилось достаточно удобная и не дорогая конструкция. Но широкого распространения она просто не успела получить, так как была полностью вытеснена дешевыми неуправляемыми свитчами.
