Беспроводные сети. Антенны, кабеля и разъемы.

Для работы радиоканала кроме качественного активного устройства потребуется пассивная часть - антенна и подводящий кабель (антенно-фидерный тракт). Причем часто их стоимость существенно превышает цену простого радиобриджа.

С кабелем все в общем понятно - чем меньше затухание (dB Loss), тем он лучше. Причем надо помнить, что затухание нужно смотреть именно на той частоте, на которой будет работать канал. В качестве демонстрации можно привести паспортные данные на следующие кабеля:

RG-8x doublescreen

Параметр	Значение
Частота (мгц)	300	900	1800	2400
Затухание (дб/м)	0,24	0,42	0,64	0,76
Внешний диаметр (мм)	7,5
Диаметр центрального проводника (мм)	1,65

Belden H-1000

Параметр	Значение
Частота (мгц)	300	900	1800	2400
Затухание (дб/м)	0,07	0,12	0,18	0,24
Внешний диаметр (мм)	10,3
Диаметр центрального проводника (мм)	2,5

Параметры привычного для локальных сетей RG58 приводить не имеет смысла - потери на нем превысят всякие допустимые пределы (вплоть до 5-8 Дб/метр). Поэтому при любом расстоянии до антенны имеет смысл использовать специальный высокочастотный кабель, тем более сейчас он не слишком дорог - от 0,5 до 2,5 долларов за метр.

Понятно, что чем длиннее кабель, тем больше в нем потери. Так, 20 метров RG-8x внесут затухание порядка 20 * 0,76 = 15,2 Дб. Что сравнимо с усилением очень приличной антенны. Кроме больших потерь на затухание, длинный кабель является хорошей антенной, которая собирает все помехи из эфира. Конечно, на входе в активное устройство стоит узкополосный фильтр, но и он может не справляться с мощной помехой. А установка дополнительного - минимум минус 3 Дб.

Таким образом вынос активного устройства как можно ближе к крыше можно рассматривать как насущную необходимость, при длине фидера более 30-40 метров связь скорее всего будет невозможна без усилителей и мощных антенн.

Разъемы

Следующий по значению элемент высокочастотного тракта - разъемы. В радиоезернет широко применяются N-type, SMA, TNC и отечественный РК-50. Несколько менее распространены BNC, UHF, F-type, и другие "фирменные" стандарты. Практически все типы имеют конструктивы под обжим, пайку, а так же разнообразные переходники и разветвители.

Затухание в правильно смонтированных разъемах невелико, и эквивалентно 1-2 метрам кабеля. Но даже небольшая грязь или влага способны его резко увеличить - до нескольких Децибел, и невозможности связи. Поэтому работа с разъемами не слишком сложна, но требует большой аккуратности.

Основная причина неисправности в условиях крыш и чердаков - попадание воды в разъем или даже кабель (если в нем в качестве диэлектрика использован воздушный зазор). Поэтому герметизация соединений является одним из самых важных этапов монтажа.

Антенны

Антенны - в отличии от кабелей и разъемов - существенно более тонкая материя. Каких только типов не придумали специалисты на "эфирное" столетие. Панельные, коллинеарные (всенаправленные), волновой канал, логопериодические, спиральные, параболические, вибраторные... Но подробное рассмотрение технических характеристик перечисленных устройств выходит далеко за рамки данного материала. Поэтому придется ограничиться только кратким обзором.

Если не учитывать конструктивные отличия, все антенны можно разделить на всенаправленные (Co-Linear), секторные, и узконаправленные. Их различия понятны из названия. На практике всенаправленные антенны используются для небольших базовых станций, рассчитанных на работу с несколькими (максимум несколькими десятками) точек. У них мал коэффициент усиления, недостаточная помехозащищенность... В общем, при сложной эфирной обстановке всенаправленные антенны фактически неработоспособны, и тем более, не годятся для связи между сегментами Ethernet-сетей.

Более мощные базовые станции строят из нескольких секторов (антенн, имеющих диаграмму направленности в 60-180 градусов. При этом соседние сектора устанавливаются на разные частотные диапазоны, и не мешают друг - другу. С той же целью часто практикуется совместная установка двух антенн в разной поляризации (вертикальной и горизонтальной).

Но понятно, что при строительстве домашних сетей наиболее удобны узконаправленные антенны. Причем чем уже диаграмма направленности, тем лучше (к сожалению, антенну на 2,4ГГц с диаграммой меньше 30 градусов сложно изготовить). Меньше помех принимается, и меньше излучается, что то же немаловажно - особенно при безлицензионном использовании.

Наибольшее распространение получили панельные антенны и "волновой канал". Они просты в изготовлении, недороги, и обладают неплохими характеристиками. Вот пример панельной антенны FA-20 (усиление 20 Дб).

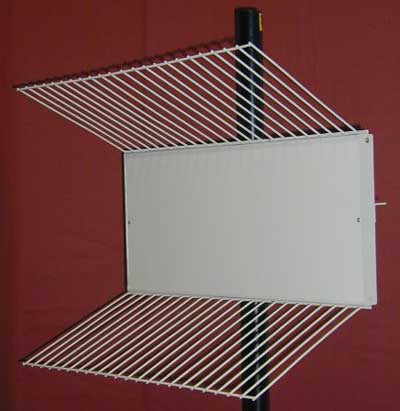

Рис. 5.5. Антенна FA-20 (модификация FA-16).

Стоимость такого решения порядка $50-70. Основной недостаток - высокая стоимость (при среднем усилении) и хорошая "заметность" антенны на крыше. Достоинство - узкая диаграмма направленности (порядка 20 градусов)

Следующая антенна относится к типу "волновой канал", марка POLARIS-2450 (усиление 17 Дб).

Рис. 5.6. POLARIS-2450-17. Это наиболее дешевый ($20-40), и в общем, наименее качественный вариант. Но недорог, и дает вполне сносные результаты. Главное достоинство - такие антенны легко маскируются на крыше под телевизионные.

В заключение можно упомянуть еще один экзотический тип антенн, которые часто используются в кустарных сетях. Это "баночная" антенна.

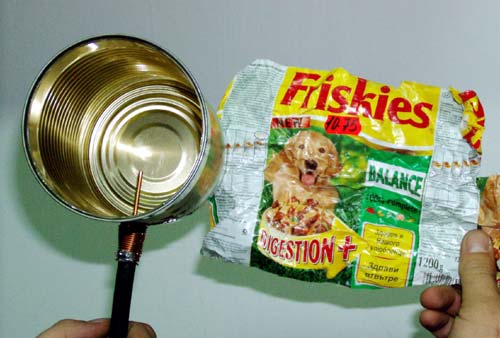

Рис. 5.7. Баночная антенна.

В качестве серьезного средства связи данное устройства рассматривать сложно. Тем не менее, технические параметры "банки" вполне на уровне - 7-8 Дб усиления можно получить даже без особых расчетов конструкции.

Грозозащита.

Так как антенна обычно ставится на крыше, нужно особо выделить такое ее свойство, как грозозащитные свойства. Почти все современные типы антенн являются короткозамкнутыми по постоянному току. Это само по себе весьма надежное средство против атмосферного электричества, только нужно заботиться что бы крепеж антенны (или трубостойка) были надежно заземлены.

В случае использования антенн экзотического типа, самодельных, и т.п. не короткозамкнутых, нужно либо устанавливать их в негрозоопасных местах, либо применять отдельную газовую или четвертьволновую грозозащиту (последнее, по сути, замыкает фидер по постоянному току на землю).

Непрямая видимость.

При использовании беспроводной связи в локальных сетях (и для связи локальных сетей) обычно никто не утруждает себя расчетом возможности связи. Есть прямая видимость - все нормально. Нет - работать не будет (разве что в пределах нескольких комнат).

В принципе, это верно. Но из повседневной практики известно и другое - уверенный прием телевизионного сигнала часто возможен и без прямой видимости. Радиоволны отражаются от стен домов и других поверхностей, и этого может быть вполне достаточно для работы радио-Ethernet.

В наиболее новых устройствах беспроводной связи возможность работы "на отражениях" поддержана на уровне методов кодирования, поэтому работает вполне эффективно. Настолько, что продавцы оборудования говорят о возможности связи "в отсутствии прямой видимости". Отчасти это правда - но далеко не всегда. Причем достоверно предсказать результат без проведения испытаний невозможно.
